Encoder Incremental para Motores I/59ZM
Eje pasante Ø6, 8, 10, 12 o 15 mm | Carcasa Ø59 mm | 1 a 50000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | Alimentación 5–30 V | IP64 eje (IP65 sellado Z) | Acoplamiento elástico
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

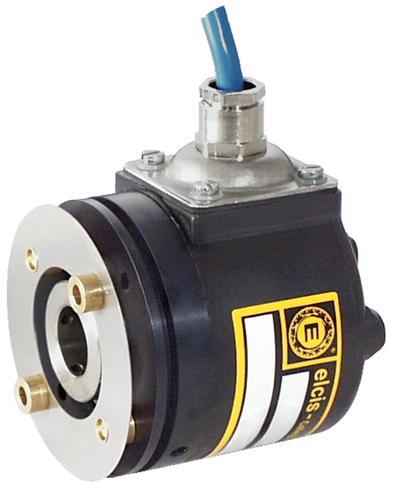

El ELCIS 59ZM (I/59ZM) es un encoder incremental de Ø59 mm, con acoplamiento elástico, eje hueco pasante y de 1 a 50000 impulsos por vuelta. Es apto para su uso en motores.

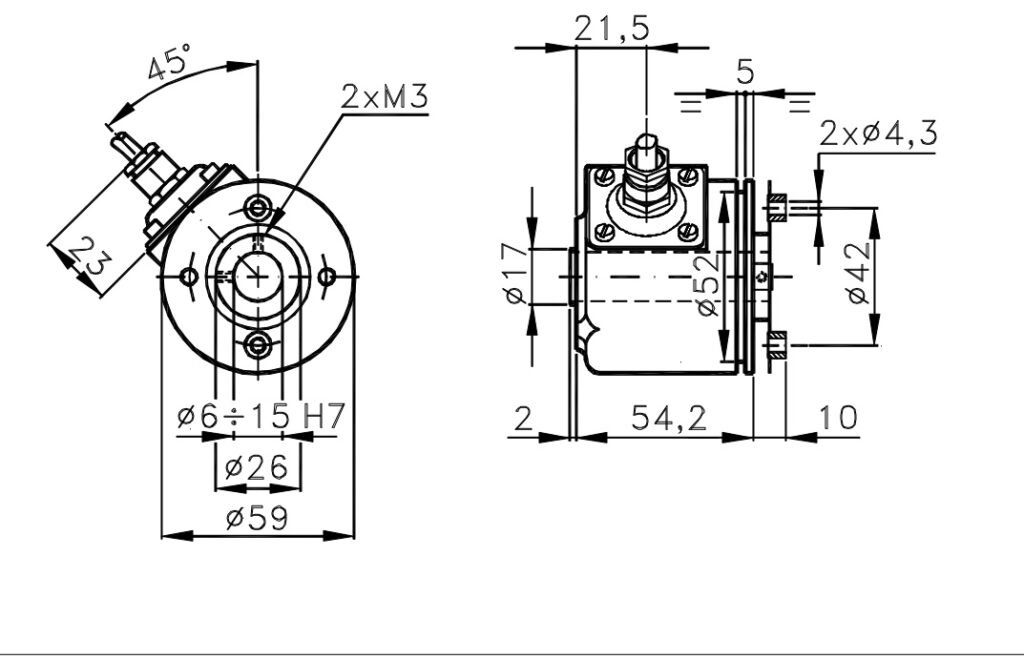

Tiene base de aluminio anodizado y tapa de Valox 420, pesa 300 g y admite ejes pasantes de acero inoxidable de Ø6, Ø8, Ø10, Ø12 y Ø15 mm (Ø n bajo pedido). La compensación máx. del acoplamiento es axial ±0,15 mm, radial ±0,05 mm y angular ±1°.
Genera de 1 a 50000 impulsos por vuelta con una frecuencia máx. de 100 kHz (300 kHz opcional) y se ofrece con electrónicas NPN, PNP, push-pull, line driver, TTL y sinusoidal 1 Vpp. Su MTTFd es alto según EN ISO 13849-1 y lleva la marca UL (c UL us, archivo E248753).
- Acoplamiento elástico: compensación máx. axial ±0,15 mm, radial ±0,05 mm y angular ±1°.
- Resolución: de 1 a 50000 impulsos por vuelta, a 100 kHz (300 kHz opcional).
- Protección: IP64 en el lado del eje (IP65 sellado con la opción Z, IP53 bajo par con la opción B); en el lado de la salida, según conexión.
- Velocidad: 6000 rpm continuas en versión estándar, 3000 rpm sellado (opción Z) y 8000 rpm bajo par (opción B).
Preguntas Frecuentes Técnicas
¿Qué diámetros de eje pasante admite el encoder I/59ZM?
Ø6, Ø8, Ø10, Ø12 y Ø15 mm; otros diámetros (Ø n), bajo pedido.
¿Qué grado de protección IP tiene el I/59ZM?
En el lado del eje, IP64 en versión estándar, IP65 en versión sellada (opción Z) e IP53 en versión de bajo par (opción B). En el lado de la salida depende de la conexión: IP65 con cable CV e IP67 con los conectores CH, CH5 y CH6.
¿Qué MTTFd tiene el modelo I/59ZM?
MTTFd alto, según EN ISO 13849-1.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio anodizado (base) y Valox 420 (tapa) |
| Peso | 300 g |
| Eje | Pasante Ø 6÷15 mm, acero inoxidable (personalizable bajo pedido) |
| Carga axial/radial máx. | 6 kg |
| Eléctrica | |
| Protección lado salida | Según conexión (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentación | 5÷30 Vcc (según código) |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 50000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar / IP65 sellado (opción Z) / IP53 bajo par (opción B) (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| RPM máx. continuas | 6000 rpm (estándar) / 3000 rpm (sellado, opción Z) / 8000 rpm (bajo par, opción B) (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo | 0 ÷ +70 °C (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/59ZM-1000-5-BZ-N-CV-R-01I59ZM10005BZNCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-5-BZ-N-CV-R-01I59ZM10245BZNCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-5-BZ-N-CV-R-01I59ZM5005BZNCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-5-BZ-N-CV-R-01I59ZM1005BZNCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-5-BZ-N-CV-R-01I59ZM25005BZNCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-5-BZ-N-CV-R-01I59ZM20005BZNCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-824-BZ-B-CV-R-01I59ZM1000824BZBCVR01 | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-824-BZ-B-CV-R-01I59ZM1024824BZBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-824-BZ-B-CV-R-01I59ZM500824BZBCVR01 | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-824-BZ-B-CV-R-01I59ZM100824BZBCVR01 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-824-BZ-B-CV-R-01I59ZM2500824BZBCVR01 | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-824-BZ-B-CV-R-01I59ZM2000824BZBCVR01 | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-1828-BZ-B-CV-R-01I59ZM10001828BZBCVR01 | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-1828-BZ-B-CV-R-01I59ZM10241828BZBCVR01 | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-1828-BZ-B-CV-R-01I59ZM5001828BZBCVR01 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-1828-BZ-B-CV-R-01I59ZM1001828BZBCVR01 | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-1828-BZ-B-CV-R-01I59ZM25001828BZBCVR01 | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-1828-BZ-B-CV-R-01I59ZM20001828BZBCVR01 | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-1030-BZ-B-CV-R-01I59ZM10001030BZBCVR01 | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-1030-BZ-B-CV-R-01I59ZM10241030BZBCVR01 | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-1030-BZ-B-CV-R-01I59ZM5001030BZBCVR01 | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-1030-BZ-B-CV-R-01I59ZM1001030BZBCVR01 | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-1030-BZ-B-CV-R-01I59ZM25001030BZBCVR01 | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-1030-BZ-B-CV-R-01I59ZM20001030BZBCVR01 | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-5-BZ-B-CV-R-01I59ZM10005BZBCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-5-BZ-B-CV-R-01I59ZM10245BZBCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-5-BZ-B-CV-R-01I59ZM5005BZBCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-5-BZ-B-CV-R-01I59ZM1005BZBCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-5-BZ-B-CV-R-01I59ZM25005BZBCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-5-BZ-B-CV-R-01I59ZM20005BZBCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
