Encoder Incremental Alta Resolución I/170C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Alta Resolución, SENSORES

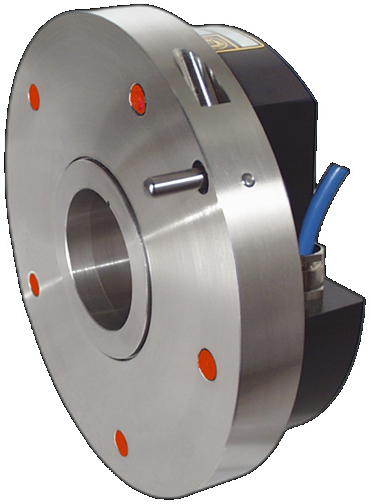

El ELCIS 170C (I/170C) es un encoder incremental de alta resolución de carcasa Ø170 h5, con eje hueco pasante de Ø30 a Ø50 mm H7 y perno antirrotación. Está indicado para mesas divisoras y aplicaciones afines, con base y eje de acero inoxidable.
Con carcasa Ø170 h5, el I/170C ofrece de 18000 a 90000 impulsos por vuelta con frecuencia máxima de 100 kHz (500 kHz opcional) y electrónica de salida NPN, PNP, push-pull, driver 26LS31, TTL 7404, driver 88C30 y dobles push-pull.
Base y eje hueco pasante de acero inoxidable para diámetros de Ø30 a Ø50 mm H7, con tapa de aluminio anodizado. Soporta 500 rpm continuas, protección IP65 (IP66 sellado) y compensación del acoplamiento axial de ±0,2 mm, radial de ±0,05 mm y angular de ±1°.
- Resolución de 18000 a 90000 impulsos por vuelta y frecuencia máxima de hasta 500 kHz opcional (100 kHz estándar).
- Eje hueco pasante de acero inoxidable para diámetros de Ø30 a Ø50 mm con tolerancia H7.
- Perno antirrotación; compensación máx. axial de ±0,2 mm, radial de ±0,05 mm y angular de ±1°.
- Carcasa de Ø170 h5 con protección IP65 en el lado del eje (opción sellada IP66).
Preguntas Frecuentes Técnicas
¿Qué diámetros de eje hueco ofrece el I/170C?
Ofrece diámetros estándar de eje hueco pasante H7 de Ø30, Ø35, Ø40, Ø45 y Ø50 mm, además de otros diámetros bajo pedido.
¿Qué desalineaciones compensa?
Compensa desviaciones mecánicas axiales de ±0,2 mm, radiales de ±0,05 mm y angulares de ±1°.
¿Qué protección IP presenta el modelo 170C?
Presenta protección IP65 estándar en el lado del eje, con opción de rodamiento sellado IP66 (opción Z), y salida por cable o conector hasta IP67.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |

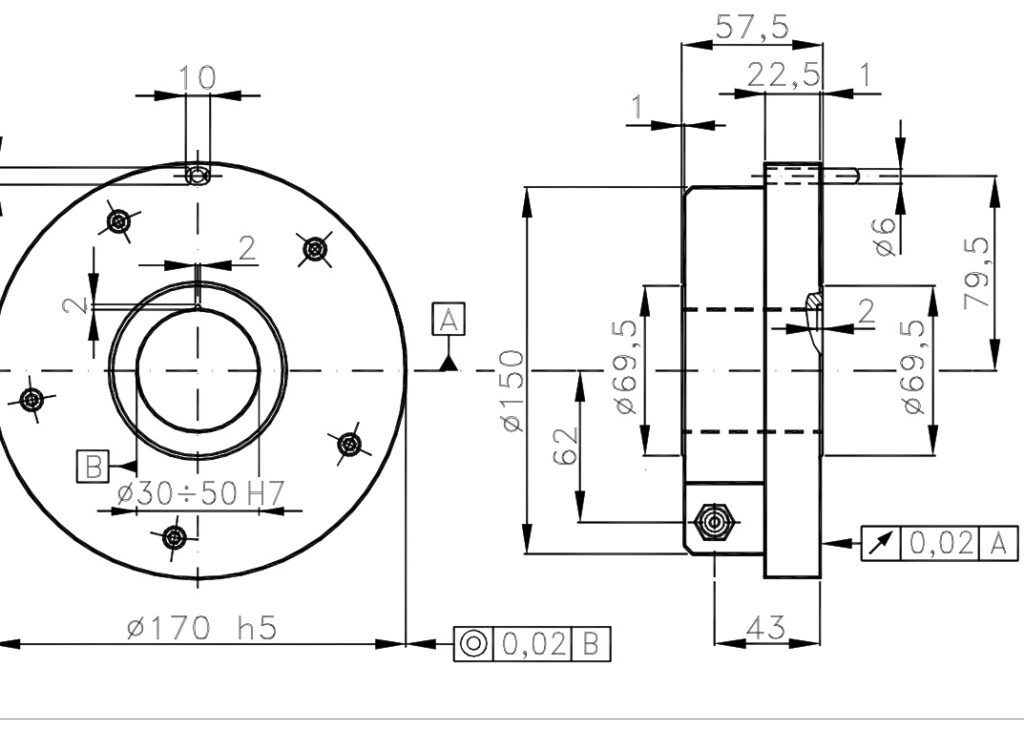

| Carcasa | Ø170 h5 |
| Peso | 3000 g |
| Eje | Eje hueco pasante Ø30÷50 H7 acero inoxidable (personalizable bajo pedido) |
| Compensación máx. del acoplamiento | Axial ±0,2 mm · radial ±0,05 mm · angular ±1° |
| Carga radial/axial máx. | 3 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 18000 a 90000 |
| Frecuencia máx. | 100 kHz (500 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar · IP66 sellado (Z) |
| RPM máx. continuas | 500 estándar · 300 sellado (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
