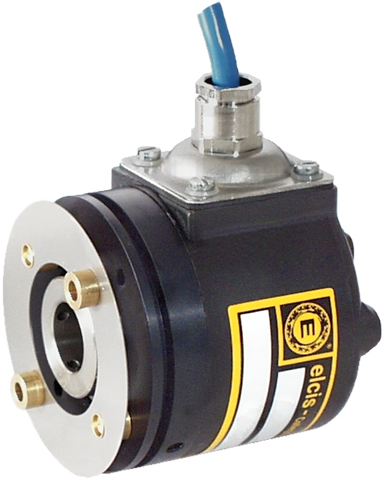

Encoder incremental para motores I/59ZM
Eixo passante Ø6, 8, 10, 12 ou 15 mm | Carcaça Ø59 mm | 1 a 50.000 imp/revolução | NPN, PNP, push-pull, driver, 1 Vpp | Alimentação 5–30 V | Eixo IP64 (vedação Z IP65) | Acoplamento elástico
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental para motores, SENSORES
El ELCIS 59ZM (I/59ZM) es un encoder incremental de Ø59 mm, con acoplamiento elástico, eje hueco pasante y de 1 a 50000 impulsos por vuelta. Es apto para su uso en motores.

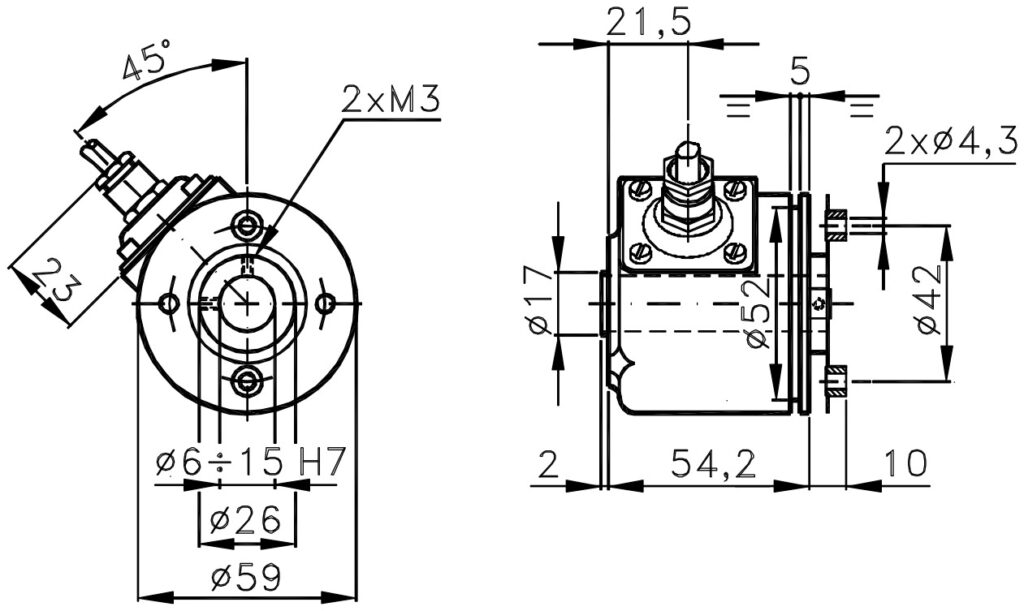

Possui base em alumínio anodizado e tampa em Valox 420, pesa 300 g e aceita eixos passantes de aço inoxidável de Ø6, Ø8, Ø10, Ø12 e Ø15 mm (Øn sob encomenda). A compensação máxima de acoplamento é axial de ±0,15 mm, radial de ±0,05 mm e angular de ±1°.
Genera de 1 a 50000 impulsos por vuelta con una frecuencia máx. de 100 kHz (300 kHz opcional) y se ofrece con electrónicas NPN, PNP, push-pull, line driver, TTL y sinusoidal 1 Vpp. Su MTTFd es alto según EN ISO 13849-1 y lleva la marca UL (c UL us, archivo E248753).
- Acoplamento elásticoCompensação axial máxima de ±0,15 mm, compensação radial de ±0,05 mm e compensação angular de ±1°.
- Resolução: de 1 a 50.000 pulsos por revolução, a 100 kHz (300 kHz opcional).
- ProteçãoGrau de proteção IP64 no lado do eixo (IP65 com vedação na opção Z, IP53 sob torque na opção B); no lado da saída, dependendo da conexão.
- Velocidade: 6000 rpm contínuos na versão padrão, 3000 rpm selado (opção Z) e 8000 rpm sob torque (opção B).
Perguntas técnicas frequentes
Quais são os diâmetros de eixo passante suportados pelo encoder I/59ZM?
Ø6, Ø8, Ø10, Ø12 e Ø15 mm; outros diâmetros (Ø n), sob consulta.
Qual é o nível de proteção IP do I/59ZM?
No lado do eixo, IP64 na versão padrão, IP65 na versão selada (opção Z) e IP53 na versão de baixo torque (opção B). No lado da saída, depende da conexão: IP65 com cabo CV e IP67 com conectores CH, CH5 e CH6.
Qual é o MTTFd do modelo I/59ZM?
Alto MTTFd, de acordo com a norma EN ISO 13849-1.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Alumínio anodizado (base) e Valox 420 (tampa) |
| Peso | 300 g |
| Eixo | Pasante Ø 6÷15 mm, acero inoxidable (personalizable bajo pedido) |
| carga axial/radial máxima. | 6 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentação | 5÷30 Vcc (de acordo com o código) |
| Consumo máximo. | 120 mA (padrão) / 180 mA (driver de linha) (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 50000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP64 estándar / IP65 sellado (opción Z) / IP53 bajo par (opción B) (protección lado salida y lado eje: IP según CEI EN 60529, EN 60529, IEC 529) |
| RPM máximo contínuo | 6000 rpm (estándar) / 3000 rpm (sellado, opción Z) / 8000 rpm (bajo par, opción B) (intermitentes: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabalho | 0 ÷ +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento | -30 ÷ +85 °C |
| Referência | Configuração |
|---|---|
| I/59ZM-1000-5-BZ-N-CV-R-01I59ZM10005BZNCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-5-BZ-N-CV-R-01I59ZM10245BZNCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-5-BZ-N-CV-R-01I59ZM5005BZNCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-5-BZ-N-CV-R-01I59ZM1005BZNCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-5-BZ-N-CV-R-01I59ZM25005BZNCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-5-BZ-N-CV-R-01I59ZM20005BZNCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-824-BZ-B-CV-R-01I59ZM1000824BZBCVR01 | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-824-BZ-B-CV-R-01I59ZM1024824BZBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-824-BZ-B-CV-R-01I59ZM500824BZBCVR01 | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-824-BZ-B-CV-R-01I59ZM100824BZBCVR01 | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-824-BZ-B-CV-R-01I59ZM2500824BZBCVR01 | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-824-BZ-B-CV-R-01I59ZM2000824BZBCVR01 | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-1828-BZ-B-CV-R-01I59ZM10001828BZBCVR01 | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-1828-BZ-B-CV-R-01I59ZM10241828BZBCVR01 | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-1828-BZ-B-CV-R-01I59ZM5001828BZBCVR01 | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-1828-BZ-B-CV-R-01I59ZM1001828BZBCVR01 | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-1828-BZ-B-CV-R-01I59ZM25001828BZBCVR01 | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-1828-BZ-B-CV-R-01I59ZM20001828BZBCVR01 | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-1030-BZ-B-CV-R-01I59ZM10001030BZBCVR01 | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-1030-BZ-B-CV-R-01I59ZM10241030BZBCVR01 | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-1030-BZ-B-CV-R-01I59ZM5001030BZBCVR01 | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-1030-BZ-B-CV-R-01I59ZM1001030BZBCVR01 | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-1030-BZ-B-CV-R-01I59ZM25001030BZBCVR01 | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-1030-BZ-B-CV-R-01I59ZM20001030BZBCVR01 | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1000-5-BZ-B-CV-R-01I59ZM10005BZBCVR01 | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-1024-5-BZ-B-CV-R-01I59ZM10245BZBCVR01 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-500-5-BZ-B-CV-R-01I59ZM5005BZBCVR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-100-5-BZ-B-CV-R-01I59ZM1005BZBCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2500-5-BZ-B-CV-R-01I59ZM25005BZBCVR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| I/59ZM-2000-5-BZ-B-CV-R-01I59ZM20005BZBCVR01 | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial IP65 · salida radial · longitud cable: 01 |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
