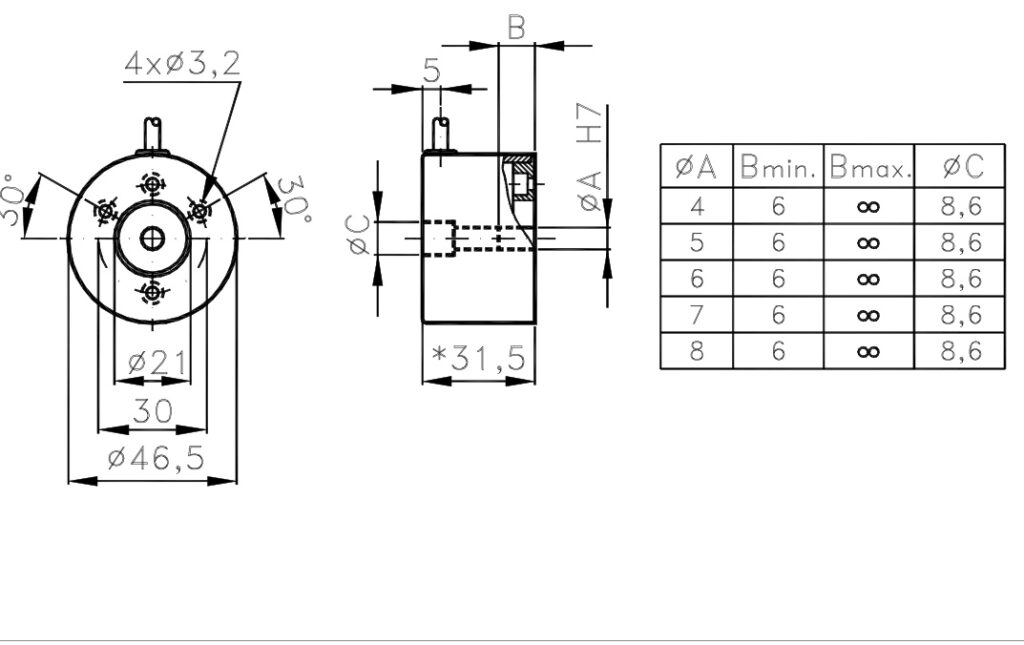

Encoder Incremental para Motores I/46P
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES
Este Encoder Incremental para Motores I/46P resuelve la necesidad crítica de acoplamiento directo en aplicaciones industriales donde el espacio es limitado. Permite una instalación inmediata sobre el eje del motor sin adaptadores externos complejos, facilitando la alineación precisa entre el cero eléctrico y el mecánico.
La solución técnica se basa en su acoplamiento helicoidal interno integrado, que garantiza una transmisión de movimiento robusta. Construido con base y cubierta de aluminio anodizado, soporta vibraciones de hasta 12 G y impactos de 50 G, asegurando la integridad del sensor en entornos hostiles sin degradación eléctrica.
Su construcción compacta permite operar entre 0 y 70 °C con rodamientos de bolas de larga vida útil superior a 1,5 mil millones de revoluciones. La resistencia a la corrosión y la protección IP65 aseguran su fiabilidad en maquinaria pesada. Este Encoder Incremental para Motores I/46P está disponible en guemisa.es.
- Acoplamiento helicoidal interno para instalación directa sobre motores sin adaptadores externos.
- Construcción en aluminio anodizado con protección IP65 contra polvo y salpicaduras.
- Resistencia mecánica superior a 12 G de vibración y 50 G de impacto repentino.
- Vida útil de rodamientos de bolas de más de 1,5 x 10^9 revoluciones continuas.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el modelo 46P de un encoder estándar con eje sólido?
El 46P integra un acoplamiento helicoidal interno que permite la instalación directa sobre motores, a diferencia de los modelos con eje sólido que requieren adaptadores. Además, soporta compensación angular de ±3° en el montaje, una característica superior para aplicaciones donde la alineación perfecta es difícil de garantizar mecánicamente.
¿Qué precauciones de alineación requiere el eje del I/46P durante la instalación?
Debe respetarse la compensación máxima conjunta especificada: axial ±0,15mm y radial ±0,15mm para evitar daños en el acoplamiento. El eje de Ø4÷8mm está fabricado en Ergal, pero excede 0,5kg de carga radial/axial continua, por lo que se recomienda verificar los soportes del motor antes de fijar el encoder.
¿Qué conectores y opciones de salida están disponibles para el I/46P?
El modelo admite múltiples configuraciones electrónicas como NPN, PNP o Push-Pull con consumos desde 120 mA. Las opciones de conexión incluyen terminales, cajas de bornes y conectores finales (VM, TM, VL) adaptados a cables de 7c, 9c o 12c, permitiendo integración flexible en diferentes tableros de control industriales.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Motores (Serie para Motores) |
| Alimentación | 5÷30V DC |
| Eje | Ø4÷8mm Ergal |
| Peso | 95g |
| Carga Máxima Radial/Axial | 0,5kg |
| RPM Continuo | >6000 |
| Par de Arranque | >15 gcm |
| Vida Rodamientos | 1,5 x 10^9 rev |
| Resistencia Impactos | 50 G x 11ms |
| Resistencia Vibración | 12 G (10÷2000 Hz) |
| Temperatura Operación | 0÷70 °C |
| Temperatura Almacenamiento | -30÷85 °C |
| Pulsos/Revolución | 1÷2540 |
| Frecuencia Máxima | 60 kHz (Opcional 100) |
