Encoder Incremental Low Cost I/63TE
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Low Cost, SENSORES

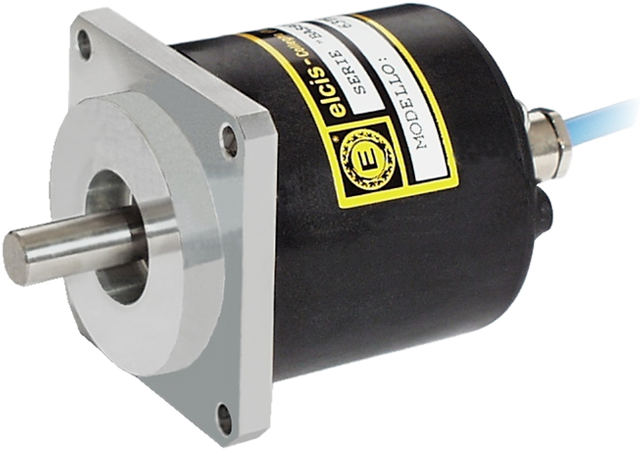

El modelo I/63TE de ELCIS es un encoder incremental de la serie Low Cost con brida cuadrada y protección contra agentes externos.

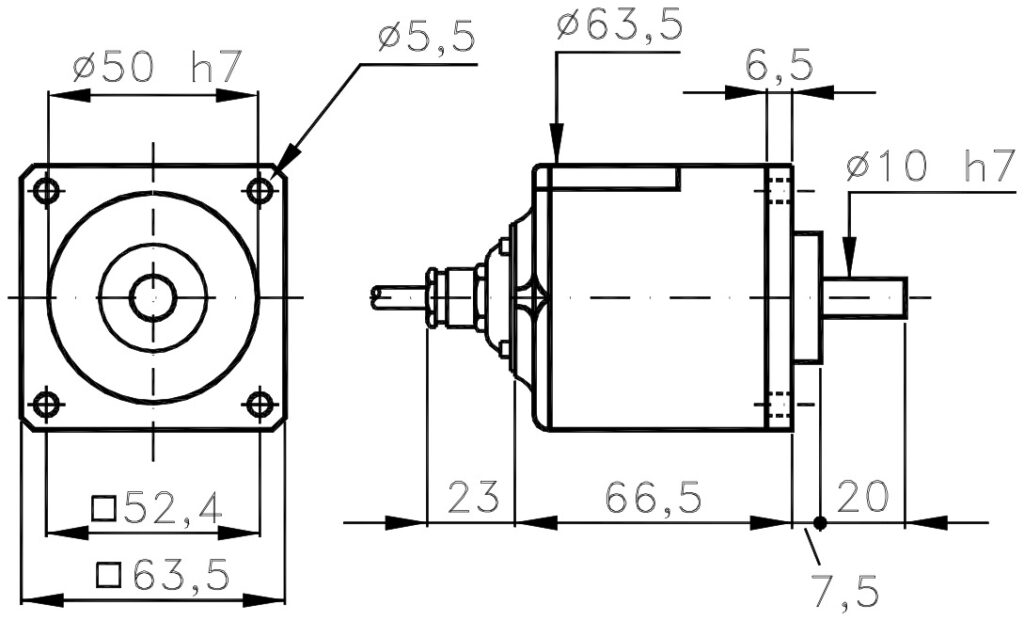

Brida cuadrada de 63,5 mm con base de aluminio y tapa de Valox 420 (500 g), eje de acero inoxidable de Ø10 h7, centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
Resolución de 1 a 1024 impulsos por vuelta, con frecuencia máx. de 60 kHz (100 kHz opcional) y MTTFd alto según UNI EN ISO 13849-1. Etapas de salida NPN, PNP, push-pull, driver 26LS31 o driver 88C30. Disponible en guemisa.es.
- Brida cuadrada de 63,5 mm: centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
- Eje de acero inoxidable Ø10 h7: carga axial/radial máxima de 8 kg.
- Construcción: base de aluminio y tapa de Valox 420; peso de 500 g.
- Resolución y frecuencia: 1 a 1024 imp/vuelta; frecuencia máx. 60 kHz (100 kHz opcional).
- Protección IP: IP65 en el lado del eje (IP66 con rodamientos sellados, opción Z); el lado de la salida va según conexión, de IP00 a IP67.
Preguntas Frecuentes Técnicas
¿Qué dimensiones mecánicas presenta el encoder I/63TE?
Dispone de brida cuadrada de 63,5 mm con centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
¿Qué carga admite su eje?
Admite una carga axial/radial máxima de 8 kg en su eje de acero inoxidable de Ø10 h7.
¿Qué grados de protección IP ofrece?
En el lado del eje, IP65 estándar e IP66 con rodamientos sellados (opción Z). En el lado de la salida, IP00 en la caja de bornes, IP65 en el cable y los conectores CM y CL, e IP67 en los conectores CH, CH5 y CH6.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Brida cuadrada 63,5 mm (base aluminio, tapa Valox 420) (personalizable bajo pedido) |
| Peso | 500 g |
| Eje | Ø10 h7 acero inoxidable (personalizable bajo pedido) |
| Carga axial/radial máx. | 8 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 (caja de bornes), IP65 (CV, CM, CL), IP67 (CH, CH5, CH6) |
| Alimentación | 5÷30 V |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 1024 |
| Frecuencia máx. | 60 kHz (100 opción) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar (IP66 con rodamientos sellados, opción Z) |
| RPM máx. continuas | 6000 rpm (estándar) / 3000 rpm (Z) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
