Encoder Incremental para Motores I/98
Eje hueco Ø16 mm | Intercambiable con tacómetros Ø98 | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP64 eje (IP66 sellado) | Acoplamiento autoajustable
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

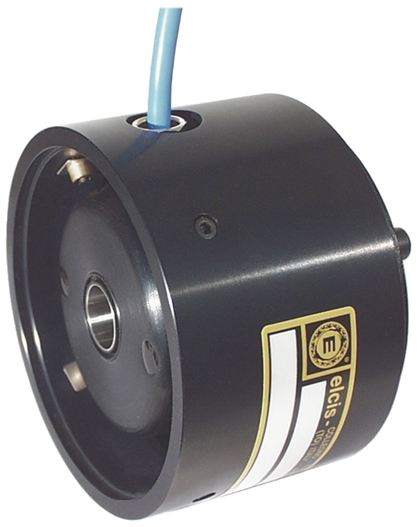

El ELCIS 98 (I/98) es un encoder incremental de eje hueco Ø16 mm, con acoplamiento interno autoajustable y de 1 a 2540 impulsos por vuelta. Es mecánicamente intercambiable con tacómetros Ø98 (tipo MAGNETIC BRB, ROTEX SDB, etc.) y se pueden usar varios encoders sobre el mismo eje.

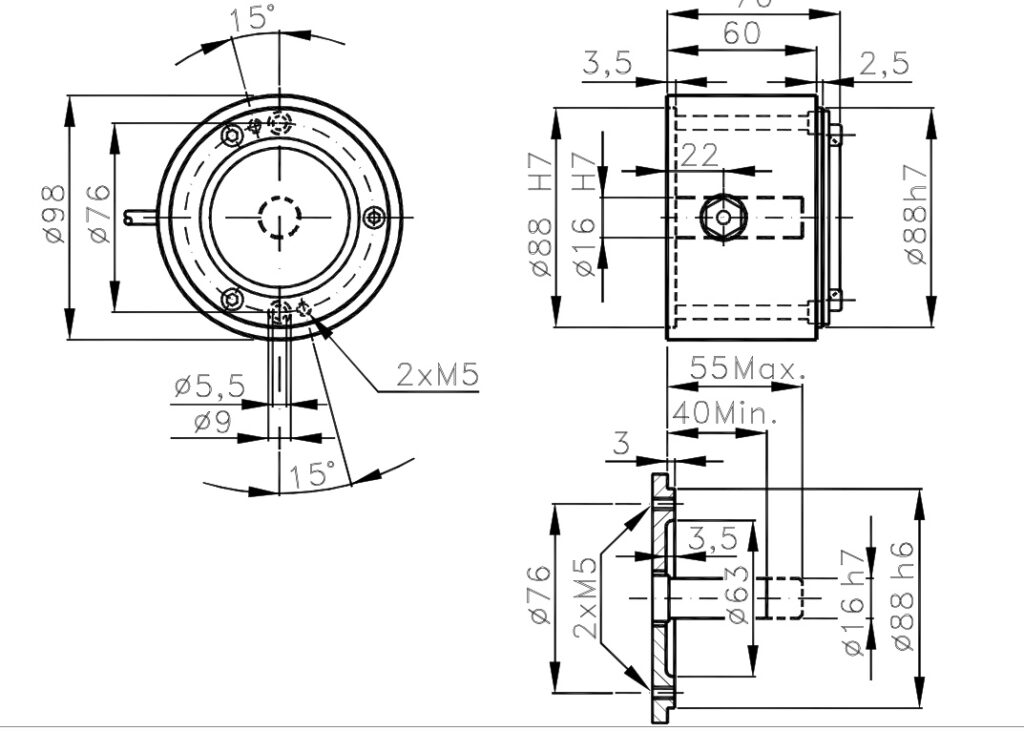

La compensación máxima del acoplamiento es de ±0,2 mm axial, ±0,1 mm radial y ±2° angular. El eje hueco es de Ø16 mm en acero inoxidable, con base y tapa de aluminio anodizado y 600 g de peso.
Da de 1 a 2540 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional) y alimentación de 5 a 30 V según versión. En el lado del eje es IP64 (IP66 con rodamiento sellado, IP53 con rodamiento de bajo par, que llega a 8000 rpm continuas); en el lado de salida, IP65.
- Intercambiable con tacómetros Ø98: tipo MAGNETIC BRB, ROTEX SDB, etc.
- Varios encoders en el mismo eje: ELCIS indica que es posible usar varios encoders sobre el mismo eje.
- Acoplamiento interno autoajustable: compensación máx. axial ±0,2 mm, radial ±0,1 mm, angular ±2°.
- Rodamientos a elegir: estándar (IP64, 6000 rpm), sellado (IP66, 3000 rpm) o de bajo par (IP53, 8000 rpm).
Preguntas Frecuentes Técnicas
¿Con qué es intercambiable el encoder I/98?
Es mecánicamente intercambiable con tacómetros Ø98, tipo MAGNETIC BRB, ROTEX SDB, etc.
¿Se puede montar más de un encoder sobre el mismo eje?
Sí: ELCIS indica que se pueden usar varios encoders sobre el mismo eje.
¿Qué rango de impulsos por vuelta proporciona?
De 1 a 2540 impulsos por vuelta, con frecuencia máx. de 100 kHz (300 kHz con la opción W).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 600 g |
| Eje | Eje hueco Ø 16 mm en acero inoxidable (personalizable bajo pedido) |
| Carga axial/radial máx. | 8 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 (cable y conector en extremo de cable) |
| Alimentación | 5÷30 Vcc según versión |
| Consumo máx. | 120 mA estándar / 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar / IP66 sellado / IP53 bajo par |
| RPM máx. continuas | 6000 rpm estándar / 3000 rpm sellado / 8000 rpm bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo | 0 ÷ +70 °C (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/98-1000-5-BZ-N-CV-RI9810005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-1024-5-BZ-N-CV-RI9810245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-500-5-BZ-N-CV-RI985005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-100-5-BZ-N-CV-RI981005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-2500-5-BZ-N-CV-RI9825005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-2000-5-BZ-N-CV-RI9820005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/98-1000-824-BZ-B-CV-RI981000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1024-824-BZ-B-CV-RI981024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-500-824-BZ-B-CV-RI98500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-100-824-BZ-B-CV-RI98100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2500-824-BZ-B-CV-RI982500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2000-824-BZ-B-CV-RI982000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1000-1828-BZ-B-CV-RI9810001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1024-1828-BZ-B-CV-RI9810241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-500-1828-BZ-B-CV-RI985001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-100-1828-BZ-B-CV-RI981001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2500-1828-BZ-B-CV-RI9825001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2000-1828-BZ-B-CV-RI9820001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1000-1030-BZ-B-CV-RI9810001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1024-1030-BZ-B-CV-RI9810241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-500-1030-BZ-B-CV-RI985001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-100-1030-BZ-B-CV-RI981001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2500-1030-BZ-B-CV-RI9825001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2000-1030-BZ-B-CV-RI9820001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1000-5-BZ-B-CV-RI9810005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-1024-5-BZ-B-CV-RI9810245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-500-5-BZ-B-CV-RI985005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-100-5-BZ-B-CV-RI981005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2500-5-BZ-B-CV-RI9825005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/98-2000-5-BZ-B-CV-RI9820005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Push-pull pro · Cable radial (1 m) · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
