Encoder Incremental con Dinamo Taquimétrica I/115T
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES

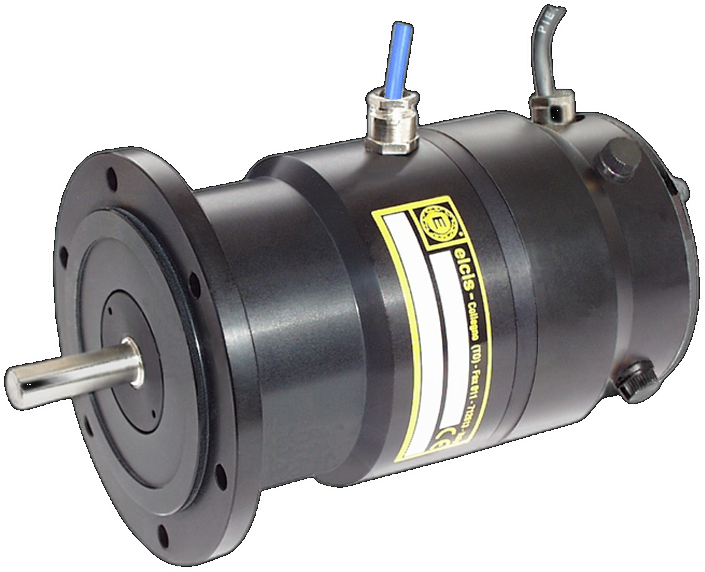

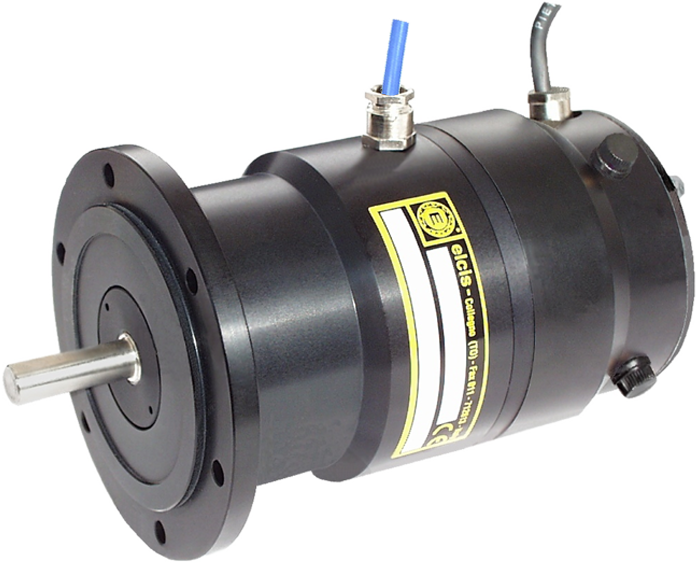

El ELCIS 115T (I/115T) es un encoder incremental con dinamo taquimétrica y brida de instalación B10 Ø115 mm, de 1 a 3600 impulsos por vuelta. Bajo pedido se le puede acoplar un relé centrífugo.
El modelo I/115T ofrece de 1 a 3600 impulsos por vuelta con frecuencia de hasta 100 kHz (160 kHz opcional). Electrónicas de salida: NPN, PNP, push-pull, doble push-pull, driver 26LS31, driver 88C30 y discriminador (con impulsos de 25 µs).
Carcasa de Ø96 mm con base y tapa de aluminio anodizado y eje de acero inoxidable Ø11 h7 con carga radial/axial máx. de 18 kg. Hasta 6000 rpm continuas con IP64 en el lado del eje, o 3000 rpm con la opción Z (rodamientos sellados, IP66). Fuente de luz LED con vida ≥ 100000 h. Conexión radial por cable, caja de bornes Phoenix o conectores.
- Encoder incremental equipado con dinamo taquimétrica.

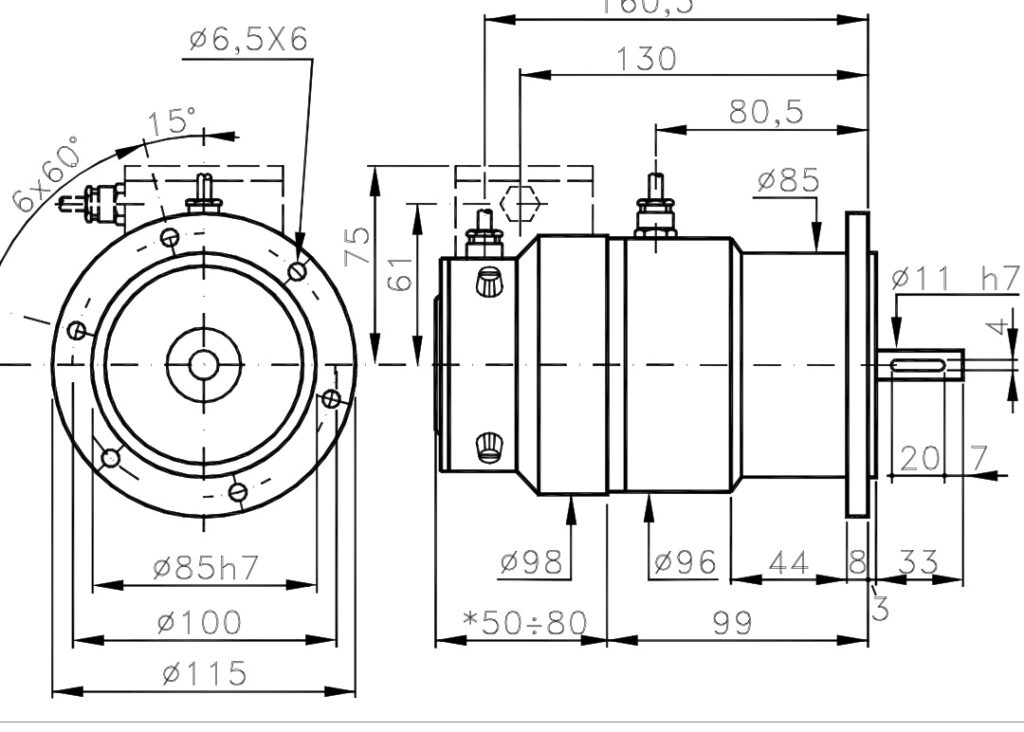

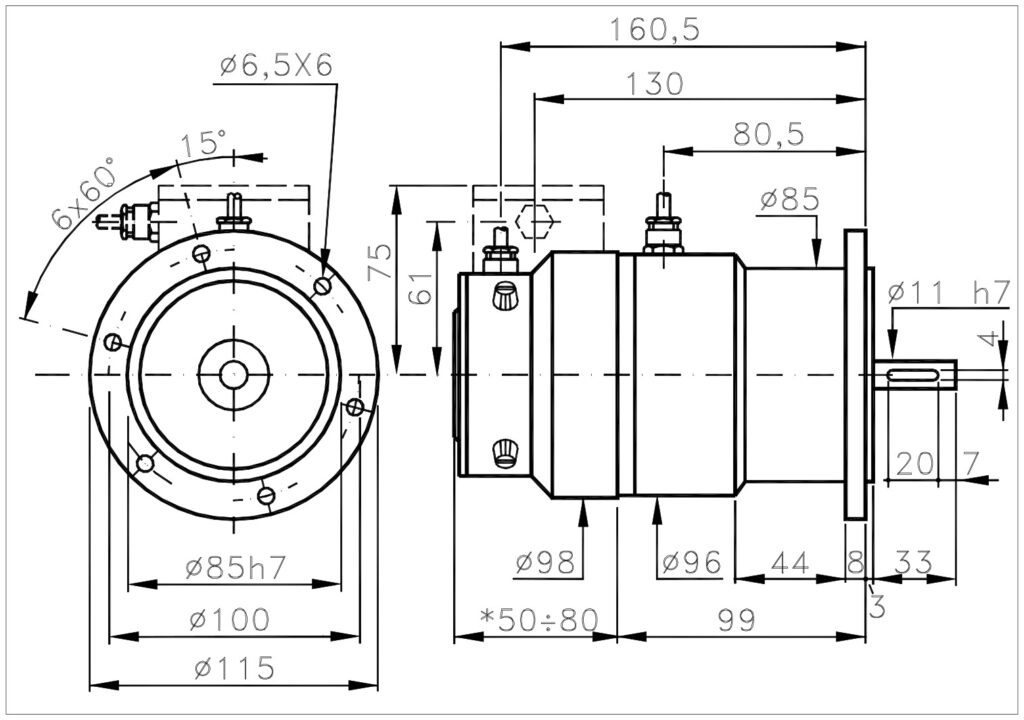

- Brida de instalación tipo B10 Ø115 mm con centrado Ø85 h7 y carcasa de Ø96 mm.
- Eje de acero inoxidable Ø11 h7 con carga radial/axial máx. de 18 kg.
- Hasta 6000 rpm continuas; IP66 en el lado del eje con la opción Z (rodamientos sellados).
- Electrónicas NPN, PNP, push-pull, driver y discriminador.
Preguntas Frecuentes Técnicas
¿Qué salidas electrónicas y señales ofrece el encoder I/115T?
Admite electrónicas NPN, PNP, push-pull, doble push-pull, driver 26LS31, driver 88C30 y discriminador, con versiones monodireccional (M), bidireccional (B) y con impulso de cero (BZ, MZ).
¿Qué opciones de conexión y estanqueidad tiene disponibles?
Cable CV (1 m, IP65), caja de bornes Phoenix MS (IP00), conectores y conectores en extremo de cable. En el lado del eje la protección es IP64 de serie o IP66 con la opción Z (rodamientos sellados).
¿Qué velocidad máxima y carga mecánica soporta?
Hasta 6000 rpm continuas (3000 rpm con la opción Z) y una carga radial/axial máxima sobre el eje de 18 kg. Par de arranque de 350 g·cm (450 g·cm con la opción Z).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø96 mm |
| Brida | Tipo B10 (Ø115 mm) |
| Peso | 1700 g |
| Eje | Ø11 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 18 kg |
| Eléctrica | |
| Protección lado salida | IP65 estándar (IP63 ÷ IP67 según conector) |
| Impulsos por vuelta | 1 a 3600 |
| Frecuencia máx. | 100 kHz (160 kHz opcional) |
| Alimentación | 5 ÷ 30 V |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar (IP66 con la opción Z) |
| RPM máx. continuas | 6000 rpm (estándar) · 3000 rpm (opción Z) (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G × 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Otras características | |
| Dinamo taquimétrica | Equipado con dinamo taquimétrica |
