Encoder Incremental para Motores I/90CBB
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

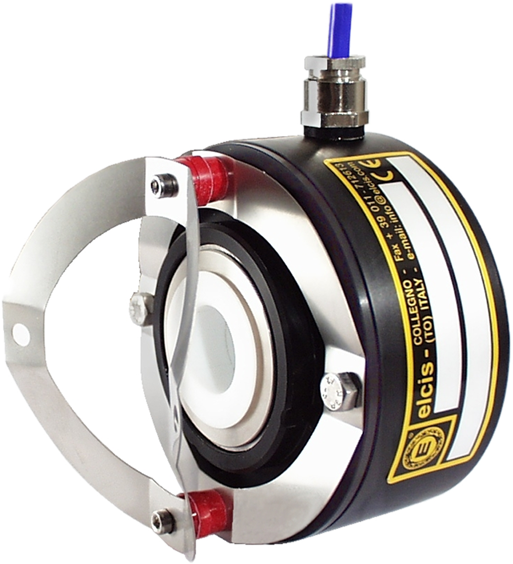

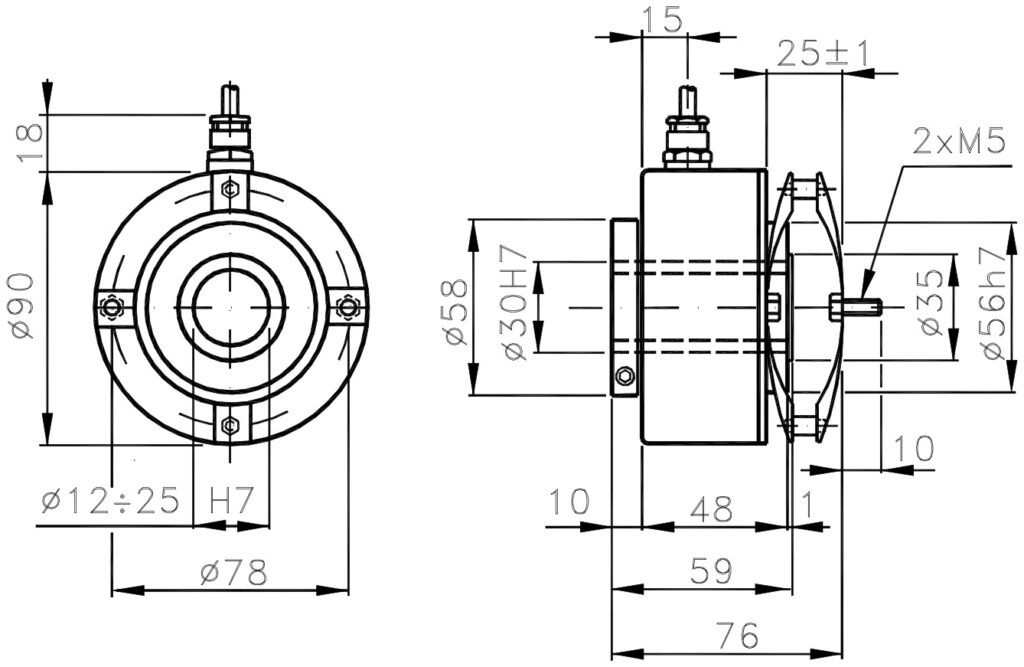

El ELCIS 90CBB (I/90CBB) es un encoder incremental de alta resolución, de Ø90 mm, con eje hueco de Ø12 a Ø25 mm aislado mediante casquillo de Noryl y de 1 a 18000 impulsos por vuelta. Incluye acoplamiento elástico interno.
La compensación máxima del acoplamiento es de ±2 mm axial, ±0,2 mm radial y ±3° angular. El eje hueco es de acero inoxidable, con base y tapa de aluminio anodizado y 700 g de peso.
Da de 1 a 18000 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), alimentación de 5 a 30 V según versión e IP65 en el lado del eje (IP66 con rodamiento sellado); el IP del lado de salida depende de la conexión.
- Eje hueco aislado: casquillo de Noryl; Ø12, Ø15, Ø20 o Ø25 mm (Ø n bajo demanda).
- Acoplamiento elástico interno: compensación máx. axial ±2 mm, radial ±0,2 mm, angular ±3°.
- Electrónicas de salida: NPN, PNP, push-pull, line driver y TTL.
- Conexiones: cable CV de 1 m (IP65), conectores de 4 a 12 polos (IP63 a IP67) y conector en extremo de cable, con salida radial.
Preguntas Frecuentes Técnicas
¿Cómo va aislado el eje hueco del encoder I/90CBB?
El eje hueco va aislado mediante un casquillo de Noryl.
¿Cuánto compensa su acoplamiento?
Compensación máx. del acoplamiento: axial ±2 mm, radial ±0,2 mm y angular ±3°.
¿Qué resoluciones admite?
De 1 a 18000 impulsos por vuelta, con frecuencia máx. de 100 kHz (300 kHz con la opción W).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 700 g |
| Eje | Eje hueco Ø 12÷25 mm en acero inoxidable con casquillo aislante de Noryl (personalizable bajo pedido) |
| Carga axial/radial máx. | 10 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP63 a IP67 |
| Alimentación | 5÷30 Vcc según versión |
| Consumo máx. | 120 mA estándar / 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 18000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar / IP66 sellado |
| RPM máx. continuas | 6000 rpm estándar / 3000 rpm sellado (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo | 0 ÷ +70 °C (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/90CBB20-10000-5-BZ-N-CV-R-01I90CBB20100005BZNCVR01 | eje Ø 20 mm · 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + impulso cero · Driver 26LS31 · Cable radial (1 m, IP65) · salida radial |
