Encoder incremental de baixo custo I/63TE
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de baixo custo, SENSORES

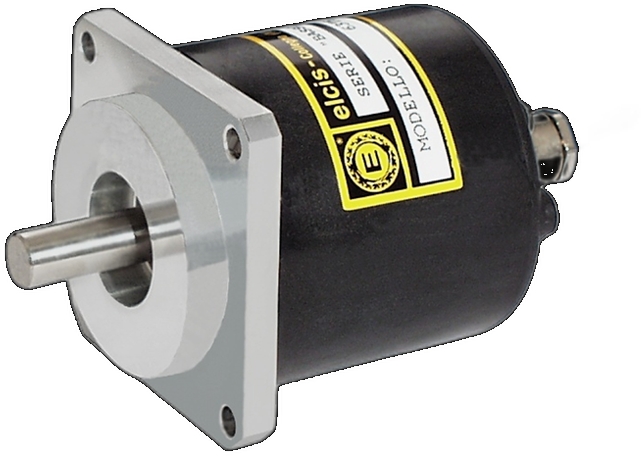

El modelo I/63TE de ELCIS es un encoder incremental de la serie Low Cost con brida cuadrada y protección contra agentes externos.

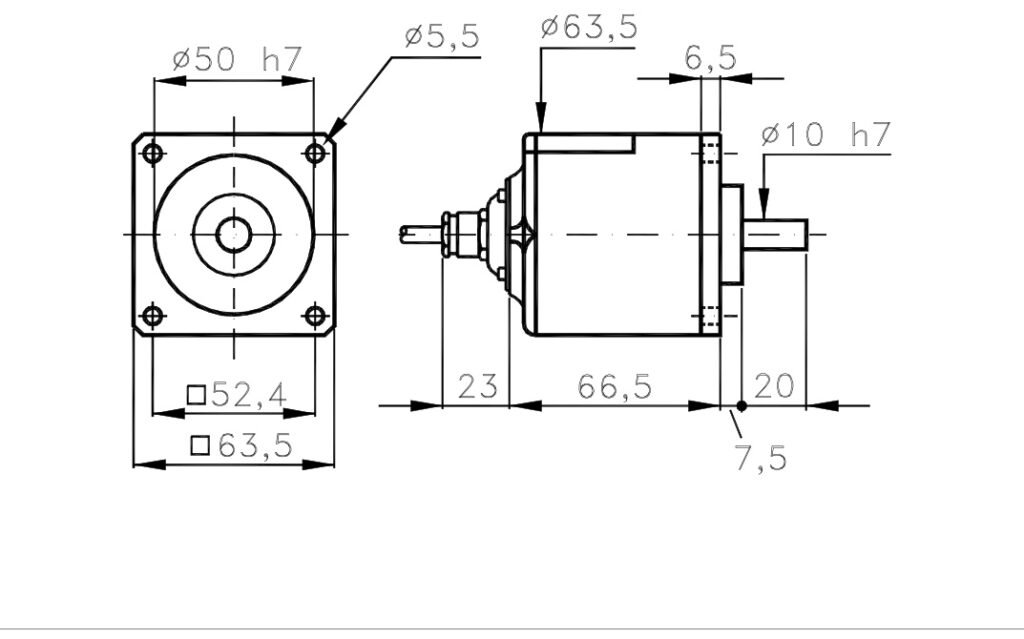

Brida cuadrada de 63,5 mm con base de aluminio y tapa de Valox 420 (500 g), eje de acero inoxidable de Ø10 h7, centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
Resolución de 1 a 1024 impulsos por vuelta, con frecuencia máx. de 60 kHz (100 kHz opcional) y MTTFd alto según UNI EN ISO 13849-1. Etapas de salida NPN, PNP, push-pull, driver 26LS31 o driver 88C30. Disponible en guemisa.es.
- Brida cuadrada de 63,5 mm: centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
- Eixo de aço inoxidável Ø10 h7: carga axial/radial máxima de 8 kg.
- Construção: base de aluminio y tapa de Valox 420; peso de 500 g.
- Resolução e frequência: 1 a 1024 imp/vuelta; frecuencia máx. 60 kHz (100 kHz opcional).
- Proteção de PI: IP65 en el lado del eje (IP66 con rodamientos sellados, opción Z); el lado de la salida va según conexión, de IP00 a IP67.
Perguntas técnicas frequentes
Quais são as dimensões mecânicas do encoder I/63TE?
Dispone de brida cuadrada de 63,5 mm con centrado frontal de Ø50 h7 y taladros de Ø5,5 mm sobre un cuadrado de 52,4 mm.
¿Qué carga admite su eje?
Admite una carga axial/radial máxima de 8 kg en su eje de acero inoxidable de Ø10 h7.
Quais são os níveis de proteção IP que oferece?
En el lado del eje, IP65 estándar e IP66 con rodamientos sellados (opción Z). En el lado de la salida, IP00 en la caja de bornes, IP65 en el cable y los conectores CM y CL, e IP67 en los conectores CH, CH5 y CH6.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Flange quadrada de 63,5 mm (base aluminio, tapa Valox 420) (personalizable bajo pedido) |
| Peso | 500 g |
| Eixo | Ø10 h7 aço inoxidável (personalizável mediante solicitação) |
| carga axial/radial máxima. | 8 kg |
| Vida útil do rolamento | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP00 (caja de bornes), IP65 (CV, CM, CL), IP67 (CH, CH5, CH6) |
| Alimentação | 5÷30 V |
| Consumo máximo. | 120 mA (padrão) / 180 mA (driver de linha) (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 1024 |
| Frequência máxima. | 60 kHz (Opção 100) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 (IP66 con rodamientos sellados, opción Z) |
| RPM máximo contínuo | 6000 rpm (padrão) / 3000 rpm (Z) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
