Encoder Incremental Especial I/90G
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Especial, SENSORES

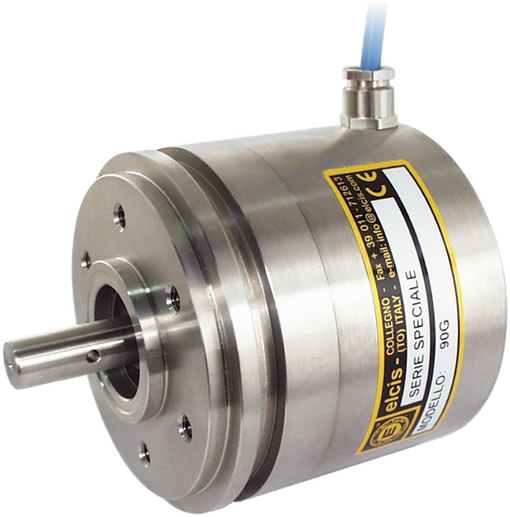

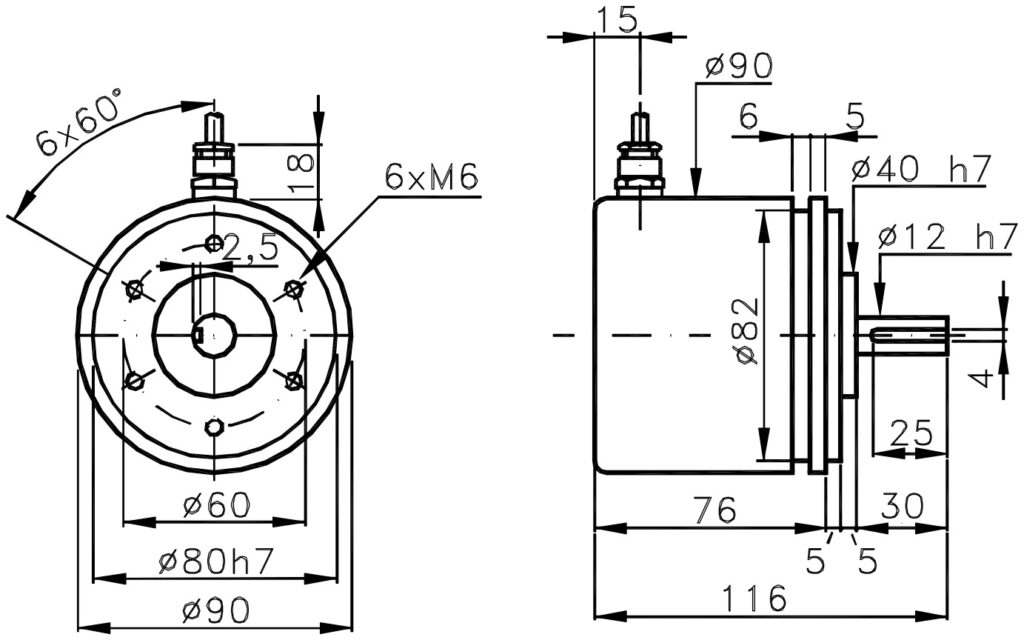

El ELCIS 90G (I/90G) es un encoder incremental íntegramente de acero inoxidable, con carcasa Ø90 mm y de 1 a 90000 impulsos por vuelta. Es apto para condiciones ambientales particularmente severas y/o corrosivas, y adecuado para las industrias química, alimentaria y marina. El peso es de 2000 g y la longitud total con el eje es de 116 mm. El eje macizo es de Ø12 h7 mm, con chavetero de 4 mm y 30 mm de saliente, y admite una carga radial/axial máx. de 15 kg. Frecuencia máx. de 100 kHz (300 kHz opcional, opción W). El grado IP en el lado del eje es IP65 (estándar), IP66 con rodamiento sellado (opción Z) o IP53 con rodamiento de bajo par (opción B).
Base, tapa y eje son de acero inoxidable; el peso es de 2000 g y el cuerpo mide Ø90 mm (116 mm de longitud total con el eje). El eje macizo es de Ø12 h7 mm, con chavetero de 4 mm y 30 mm de saliente, y admite una carga radial/axial máx. de 15 kg.
Ofrece de 1 a 90000 impulsos por vuelta y una frecuencia máx. de 100 kHz (300 kHz opcional, opción W). El grado IP en el lado del eje es IP65 (estándar), IP66 con rodamiento sellado (opción Z) o IP53 con rodamiento de bajo par (opción B).
- Acero inoxidable: base, tapa y eje de acero inoxidable, con un peso de 2000 g.
- Carga de 15 kg: carga radial/axial máx. sobre el eje de Ø12 h7 mm.
- Hasta 90000 imp/v: de 1 a 90000 impulsos por vuelta; frecuencia máx. 100 kHz (300 kHz opcional, opción W).
- IP65 / IP66 / IP53: IP65 estándar en el lado del eje, IP66 con la opción Z (rodamiento sellado) e IP53 con la opción B (rodamiento de bajo par).
Preguntas Frecuentes Técnicas
¿De qué material es el encoder I/90G?
Base, tapa y eje son de acero inoxidable, con un peso de 2000 g. ELCIS lo describe como fabricado íntegramente en acero inoxidable y adecuado para las industrias química, alimentaria y marina.
¿Cómo es el eje y qué carga admite?
El eje macizo es de Ø12 h7 mm, con chavetero de 4 mm, y admite una carga radial/axial máx. de 15 kg.
¿Qué grado de protección IP tiene?
En el lado del eje, IP65 (estándar), IP66 con rodamiento sellado (opción Z) o IP53 con rodamiento de bajo par (opción B). En el lado de la salida depende de la conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Totalmente en acero inoxidable (base y tapa) |
| Peso | 2000 g |
| Eje | Ø 12 mm en acero inoxidable con chavetero de 4 mm (personalizable bajo pedido) |
| Carga axial/radial máx. | 15 kg |
| Eléctrica | |
| Protección lado salida | Según conexión (ver «Conexiones Posibles») (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Alimentación | 5÷30 Vcc según código |
| Impulsos por vuelta | 1 a 90000 imp/v |
| Frecuencia máxima | 100 kHz (300 kHz con opción W) |
| Consumo máximo | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar / IP66 sellado (Z) / IP53 bajo par (B) (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Velocidad máxima continua | 6000 rpm (estándar) / 3000 rpm (sellado Z) / 8000 rpm (bajo par B); intermitente +30 % (velocidad máxima intermitente: +30 % de la continua) |
| Resistencia a impactos | 50 G (11 ms) |
| Resistencia a vibración | 12 G (10 a 2000 Hz) |
| Temperatura de funcionamiento | -20 °C a +85 °C (estándar) (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 °C a +85 °C |
