Encoder Incremental Estándar I/68
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

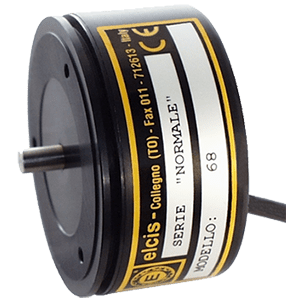

El ELCIS 68 (I/68) es un encoder incremental de perfil bajo Ø68 mm con eje Ø6 h7 y de 1 a 10000 impulsos por vuelta, pensado para lugares de muy poca profundidad. Fijación tipo servo mediante grapas. Base y tapa de aluminio anodizado, con peso de 300 g y carga radial/axial de 2 kg sobre el eje de acero inoxidable. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable. Electrónicas NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404 y sinusoidal 1 Vpp, alimentadas entre 5 y 30 V según versión, con frecuencia máxima de 100 kHz (300 kHz opcional).
En carcasa Ø68 mm, el I/68 ofrece de 1 a 10000 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404 y sinusoidal 1 Vpp, alimentado entre 5 y 30 V según versión.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø6 h7 que admite 2 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable.
- Resolución de 1 a 10000 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
- Alimentación de 5 a 30 V según versión.
- Electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404 y sinusoidal 1 Vpp.
- Hasta 12000 rpm continuas con rodamientos de bajo par y 6000 rpm en versión estándar.
Preguntas Frecuentes Técnicas
¿Qué versiones de señal ofrece el I/68?
Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).
¿Qué tensiones de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.
¿Cambia la longitud del I/68 según la versión?
La cota de longitud del plano, de 36,5 mm, pasa a 38 mm con más de 2500 impulsos por vuelta y a 43,5 mm con conector (CM) ÷ (CD).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø68 mm |
| Peso | 300 g |
| Eje | Ø6 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 2 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP63 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 10000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/68-1024-815-B-B-CV-RI681024815BBCVR | 1024 impulsos/vuelta · 8–15 V · bidireccional · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/68-2048-5-BZ-N-CDI6820485BZNCD | 2048 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 9 contactos sub-D · IP63 · salida axial |
| I/68-2500-5-BZ-N-CV-R-07I6825005BZNCVR07 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/68-50-1828-B-CD-RI68501828BCDR | 50 impulsos/vuelta · 18–28 V · bidireccional · NPN estándar · Conector 9 contactos sub-D · IP63 · salida radial |
| I/68-5000-5-BZ-N-CV-R-01I6850005BZNCVR01 | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/68-5000-824-M-K-CV-R-01I685000824MKCVR01 | 5000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/LY68-1000-824-M-K-CV-R-0.20ILY681000824MKCVR020 | baja temperatura · disco irrompible · 1000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/LY68-1000-824-M-K-CV-R-01ILY681000824MKCVR01 | baja temperatura · disco irrompible · 1000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/X68-50-1828-BZ-B-CD-RIX68501828BZBCDR | opción personalizada · 50 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 9 contactos sub-D · IP63 · salida radial |
