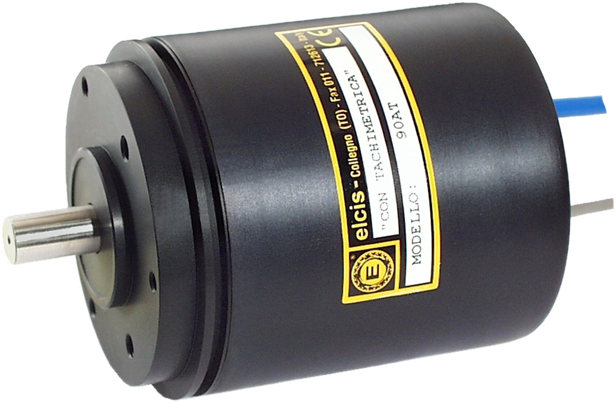

Encoder Incremental con Dinamo Taquimetrica I/90AT
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES
El Encoder Incremental con Dinamo Taquimetrica I/90AT resuelve las necesidades de medición en entornos industriales extremadamente robustos donde la fiabilidad mecánica es prioritaria. Su diseño Servo-Mount permite una instalación directa y segura en sistemas de control de movimiento sin necesidad de adaptadores externos complejos, garantizando estabilidad operativa bajo condiciones de vibración severa.
La solución técnica integra un sistema de salida Push-Pull o Line Driver para compatibilidad con largas distancias de cableado y ruido eléctrico. Con una vida útil de rodamientos de 1,5 x 10^9 vueltas y par de arranque de 100/160 gcm, el dispositivo mantiene la precisión requerida en aplicaciones de alta inercia y cargas radiales de hasta 12 kg sin degradación del rendimiento.
La construcción utiliza aluminio anodizado para base y tapa, ofreciendo disipación térmica eficiente en un rango operativo de 0 a 70°C. Su resistencia a impactos de 50 G y vibraciones de 12 G asegura la integridad estructural del Encoder en maquinaria pesada o transporte industrial. Consulte disponibilidad técnica en guemisa.es.
- Construcción en aluminio anodizado para durabilidad mecánica y térmica.
- Salida Push-Pull o Line Driver compatible con largas distancias de cableado.
- Resistencia a vibración de 12 G y choques de hasta 50 G sin degradación.
- Vida útil del rodamiento certificada en más de mil quinientos millones de vueltas.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/90AT del modelo I/E6?
El I/90AT destaca por su construcción Servo-Mount y un peso de 980g, diseñado para cargas radiales de hasta 12 kg. A diferencia de modelos más ligeros como el I/E6, este Encoder prioriza la robustez mecánica con rodamientos sellados y una vida útil superior en entornos de alta vibración industrial.
¿Qué precauciones de alineación requiere el eje del I/90AT?
Dado que el eje es de acero inoxidable Ø12mm, es crucial asegurar la concentricidad perfecta para evitar desalineaciones en sistemas de alta velocidad. La carga máxima por radio o axial está limitada a 12 kg; exceder este valor puede comprometer la vida útil del rodamiento certificado en 1,5 x 10^9 vueltas.
¿Qué conectores y opciones de salida están disponibles para el I/90AT?
El dispositivo admite múltiples configuraciones de conexión, incluyendo conectores de 7 pines IP65 o 10 pines sellados IP66. Las salidas incluyen NPN, PNP, Colector Abierto y Push-Pull PRO, además de opciones de Driver de línea para aplicaciones que requieren transmisión de señal a larga distancia sin atenuación.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo Sensor | Incremental con Dinamo Taquimetrica |
| Aplicación Principal | Servos y aplicaciones robustas industriales |
| Alimentación | 5÷30V (Estándar) |
| Eje | Acero Inoxidable Ø 12mm |
| Peso | 980 g |
| Carga Máxima por Eje/Radial | 12 kg |
| RPM Máximas Continuas | 6000 RPM |
| Par de Arranque | 100 / 160 gcm |
| Vida Útil del Rodamiento | 1,5 x 10^9 vueltas |
| Resistencia al Impacto | 50 G x 11ms |
| Resistencia a Vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de Funcionamiento | 0 ÷ 70 °C |
| Nº de Impulsos/Revolución | 1 ÷ 3600 PPR |
| Frecuencia Máxima | 60 kHz (Opción 100) |
| Protección IP | IP65 (Estándar) / IP66 (Sellado) |
