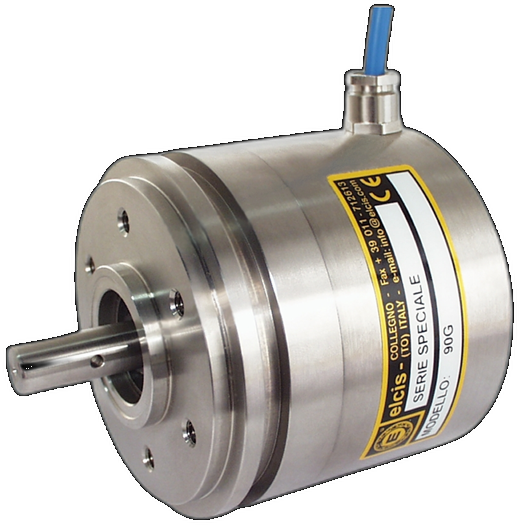

I/90G kodetzaile inkremental berezia
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental berezia, SENTOREAK

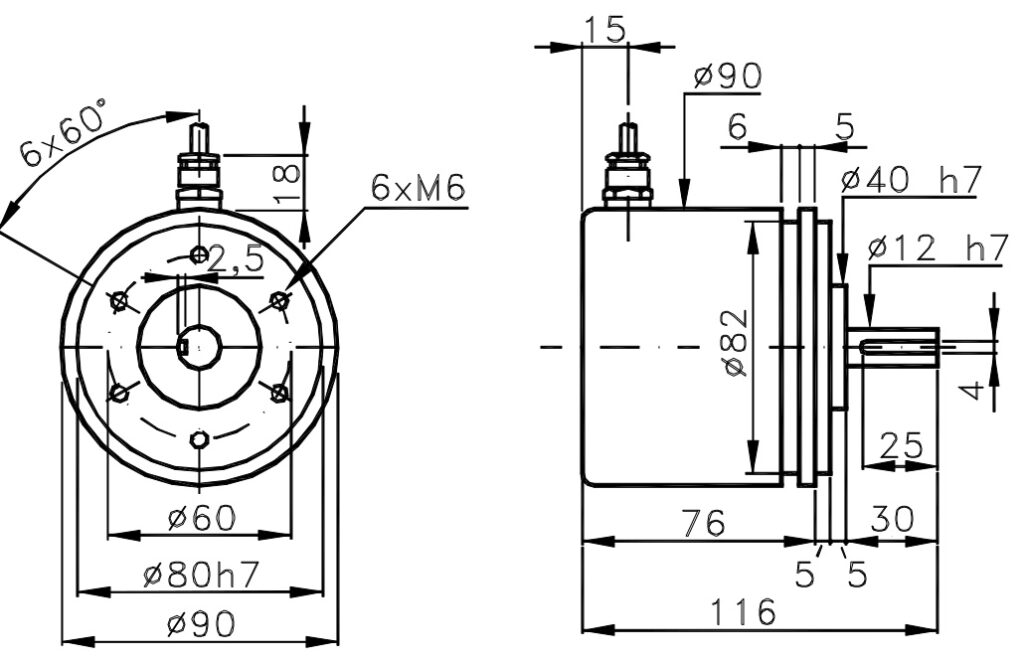

El ELCIS 90G (I/90G) es un encoder incremental íntegramente de acero inoxidable, con carcasa Ø90 mm y de 1 a 90000 impulsos por vuelta. Es apto para condiciones ambientales particularmente severas y/o corrosivas, y adecuado para las industrias química, alimentaria y marina. El peso es de 2000 g y la longitud total con el eje es de 116 mm. El eje macizo es de Ø12 h7 mm, con chavetero de 4 mm y 30 mm de saliente, y admite una carga radial/axial máx. de 15 kg. Frecuencia máx. de 100 kHz (300 kHz opcional, opción W). El grado IP en el lado del eje es IP65 (estándar), IP66 con rodamiento sellado (opción Z) o IP53 con rodamiento de bajo par (opción B).
Oinarria, estalkia eta ardatza altzairu herdoilgaitzez eginda daude; pisua 2000 g da eta gorputzak Ø90 mm neurtzen du (116 mm-ko luzera osoa ardatzarekin). Ardatz solidoak Ø12 h7 mm-koa da, 4 mm-ko giltza-zuloa eta 30 mm-ko irtengunea ditu, eta gehienez 15 kg-ko karga erradial/axiala jasaten du.
Ofrece de 1 a 90000 impulsos por vuelta y una frecuencia máx. de 100 kHz (300 kHz opcional, opción W). El grado IP en el lado del eje es IP65 (estándar), IP66 con rodamiento sellado (opción Z) o IP53 con rodamiento de bajo par (opción B).
- Altzairu herdoilgaitza: oinarria, tapa eta ardatza altzairu herdoilgaitzez eginak, 2000 g-ko pisua.
- 15 kg-ko karga: Ø12 h7 mm-ko ardatzean gehienezko karga erradiala/axiala.
- 90.000 inp/v arte: 1etik 90000 pultsu bira bakoitzeko; gehienezko maiztasuna 100 kHz (300 kHz aukerakoa, W aukera).
- IP65 / IP66 / IP53IP65 estandarra ardatz aldean, IP66 Z aukerarekin (errodamendu itxia) eta IP53 B aukerarekin (momentu baxuko errodamendua).
Maiz egiten diren galdera teknikoak
Zein materialez egina dago I/90G kodetzailea?
Oinarria, tapa eta ardatza altzairu herdoilgaitzez eginda daude, 2000 g-ko pisuarekin. ELCISek altzairu herdoilgaitzez egina dagoela eta industria kimiko, elikagai eta itsasoko industrietarako egokia dela dio.
Nolakoa da ardatza eta zer karga jasan dezake?
Ardatz solidoak Ø12 h7 mm-koa da, 4 mm-ko giltza-zuloarekin, eta gehienez 15 kg-ko karga erradial/axiala jasaten du.
Zein IP babes-maila du?
Ardatzaren aldean, IP65 (estandarra), IP66 errodamendu zigilatuarekin (Z aukera) edo IP53 momentu baxuko errodamenduarekin (B aukera). Irteerako aldean, konexioaren araberakoa da.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Altzairu herdoilgaitzez egina guztiz (oinarria eta tapa) |
| Pisua | 2000 g |
| Ardatza | Ø 12 mm en acero inoxidable con chavetero de 4 mm (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 15 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera. (ver «Conexiones Posibles») (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Elikadura | 5÷30 Vcc kodearen arabera. |
| Itzuli bakoitzeko bulkada | 1etik 90000ra inp/v |
| Maiztasun maximoa | 100 kHz-ko (300 kHz W aukerarekin) |
| Gehienezko kontsumoa | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estándar / IP66 sellado (Z) / IP53 bajo par (B) (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Abiadura jarraitu maximoa | 6000 bira minutuko (estándar) / 3000 rpm (sellado Z) / 8000 rpm (bajo par B); intermitente +30 % (velocidad máxima intermitente: +30 % de la continua) |
| Inpaktuarekiko erresistentzia | 50 G (11 ms) |
| Bibrazio-erresistentzia | 12 G (10etik 2000 Hz-ra) |
| Funtzionamendu-tenperatura | -20 °C a +85 °C (estándar) (personalizable bajo pedido) |
| Biltegiratze tenperatura | -30 °C +85 °C-tan |
