Encoder Incremental Alta Resolución I/100D
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Alta Resolución, SENSORES

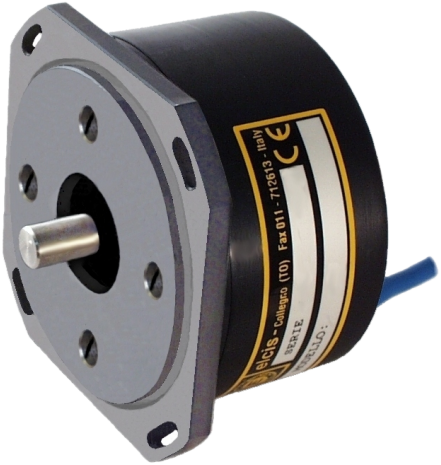

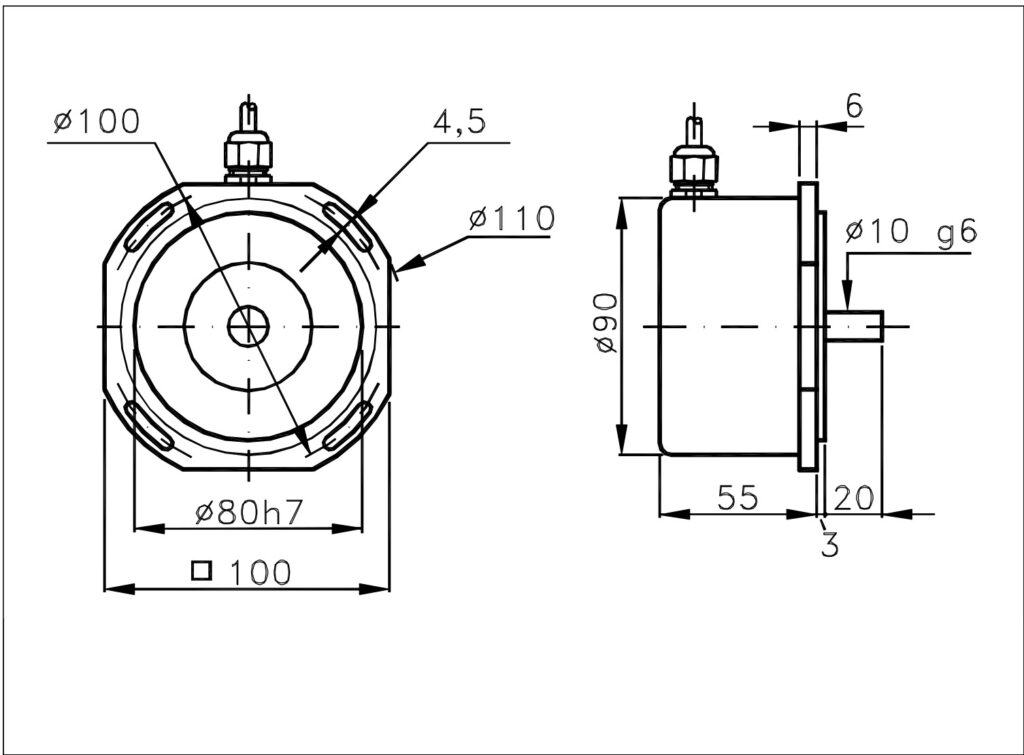

El ELCIS 100D (I/100D) es un encoder incremental de alta resolución de Ø90 mm, con brida cuadrada de 100 mm y de 18000 a 900000 impulsos por vuelta. Está indicado para su uso en mesas divisoras, con eje y base de acero inoxidable.
En carcasa de Ø90 mm con brida cuadrada de 100 mm, el I/100D ofrece de 18000 a 900000 impulsos por vuelta con precisión de ±5 segundos de arco. Electrónica N (driver 26LS31, 20 mA) o Y (sinusoidal 1 Vpp, 10 mA), alimentación de 5 V ±5 % y versión BZ (bidireccional + cero).
Tapa de aluminio anodizado y eje de acero inoxidable de Ø10 g6. Admite hasta 500 rpm continuas con par de arranque de 5000 gcm y protección IP54 en el lado del eje. Conexión por cable radial CV de 1 m (IP65 en la salida) o conectores en extremo de cable VD, VH, VH5, VI, VN, VH6, VS y VD5. Fuente de luz LED con vida ≥ 100.000 h.
- Resolución de 18000 a 900000 impulsos por vuelta con precisión de ±5 segundos de arco.
- Frecuencia máxima de 160 a 2200 kHz con interpolación.
- Salidas electrónicas tipo driver 26LS31 (N) o señal sinusoidal 1 Vpp (Y).
- Carcasa de Ø90 mm, brida cuadrada de 100 mm y eje de acero inoxidable de Ø10 g6.
Preguntas Frecuentes Técnicas
¿Qué precisión y resolución ofrece el encoder I/100D?
Ofrece una precisión angular de ±5 segundos de arco y resoluciones desde 18000 hasta 900000 impulsos por vuelta con frecuencia máxima de 160 a 2200 kHz con interpolación.
¿Qué electrónicas de salida están disponibles?
Está disponible con electrónica N (driver 26LS31, 20 mA) y electrónica Y (señal sinusoidal de 1 Vpp, 10 mA), ambas con sentido de giro horario.
¿Cómo se compone el código de pedido?
El ejemplo del fabricante es 100D / 18000 / 5 / BZ / N / CV / R: modelo 100D, 18000 impulsos por vuelta, alimentación 5 V ±5 %, versión bidireccional + cero (BZ), electrónica N, cable CV y salida radial (R).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø90 mm |
| Brida | Cuadrada 100 mm |
| Peso | 700 g |
| Eje | Ø10 g6 acero inoxidable |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 (ver ficha técnica) |
| Alimentación | 5 V ±5 % (ver ficha técnica) |
| Consumo máx. | 120 mA (I) · 150 mA (N) |
| Impulsos por vuelta | 18000 a 900000 |
| Frecuencia máx. | 160–2200 kHz (con interpolación) |
| Protección y entorno | |
| Protección lado eje | IP54 estándar |
| RPM máx. continuas | 500 (intermitentes: +30 %) |
| Resistencia a impactos | 30 G × 5 ms |
| Resistencia a vibración | 10 G (55–2000 Hz) |
| Temp. operación | 0 … +50 °C |
| Temp. almacenamiento | -30 … +85 °C |
