Encoder Incremental Miniatura I/44Q
Brida cuadrada 44 mm | Eje Ø6 h7, centrado Ø20 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP66 eje (IP53 bajo par) | 60 kHz (100 kHz opcional)
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

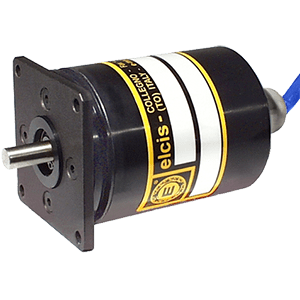

El ELCIS 44Q (I/44Q) es un encoder incremental miniatura metálico con brida frontal cuadrada de 44 mm de lado y cuatro taladros de fijación de Ø3,5 mm a 36,5 mm entre centros.
Con base y tapa de aluminio anodizado, este modelo pesa 230 g, tiene resalte frontal de centrado de Ø20 h7 y eje macizo de acero inoxidable de Ø6 h7, con protección estándar IP66 en el lado del eje.
Suministra de 1 a 2540 impulsos por vuelta con frecuencia estándar de 60 kHz (opción de 100 kHz), permitiendo su conexión mediante cable axial o radial (CV) y conector en extremo de cable, siendo compatible con electrónicas NPN, PNP, Push-pull, TTL y Line Driver 26LS31 o 88C30.
- Brida frontal cuadrada de 44 mm: fijación mediante cuatro taladros de Ø3,5 mm a 36,5 mm entre centros.
- Protección IP66 estándar: en el lado del eje (IP53 con rodamientos de bajo par); base y tapa de aluminio anodizado.
- Impulsos por vuelta: de 1 a 2540, con frecuencia de 60 kHz (100 kHz opcional).
- Eje de acero inoxidable: eje macizo de Ø6 h7 y resalte de centrado frontal de Ø20 h7.
Preguntas Frecuentes Técnicas
¿Qué dimensiones de brida y fijación presenta el encoder ELCIS 44Q?
Cuenta con una brida cuadrada de 44 mm y cuatro taladros de Ø3,5 mm a 36,5 mm entre centros.
¿Qué grado de protección ofrece frente a líquidos y ambientes industriales?
Ofrece un grado de estanqueidad IP66 en el lado del eje en su versión estándar, y hasta IP65 en el lado de la salida según el conector seleccionado.
¿Cuáles son las resoluciones de impulsos disponibles para el modelo 44Q?
De 1 a 2540 impulsos por vuelta, en las versiones monodireccional (M), bidireccional (B), bidireccional con cero (BZ) y monodireccional con cero (MZ).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica con brida cuadrada 44 mm |
| Peso | 230 g |
| Eje | Ø6 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 1,5 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 o IP65 (ver ficha técnica) |
| Alimentación | 5÷30 V (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (100 opción) |
| Protección y entorno | |
| Protección lado eje | IP66 estándar · IP53 bajo par (B) |
| RPM máx. continuas | 3000 estándar · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/44Q-1000-5-BZ-N-CVI44Q10005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1024-5-BZ-N-CVI44Q10245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-500-5-BZ-N-CVI44Q5005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-100-5-BZ-N-CVI44Q1005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2500-5-BZ-N-CVI44Q25005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2000-5-BZ-N-CVI44Q20005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1000-824-BZ-B-CVI44Q1000824BZBCV | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1024-824-BZ-B-CVI44Q1024824BZBCV | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-500-824-BZ-B-CVI44Q500824BZBCV | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-100-824-BZ-B-CVI44Q100824BZBCV | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2500-824-BZ-B-CVI44Q2500824BZBCV | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2000-824-BZ-B-CVI44Q2000824BZBCV | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1000-1828-BZ-B-CVI44Q10001828BZBCV | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1024-1828-BZ-B-CVI44Q10241828BZBCV | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-500-1828-BZ-B-CVI44Q5001828BZBCV | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-100-1828-BZ-B-CVI44Q1001828BZBCV | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2500-1828-BZ-B-CVI44Q25001828BZBCV | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2000-1828-BZ-B-CVI44Q20001828BZBCV | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1000-1030-BZ-B-CVI44Q10001030BZBCV | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1024-1030-BZ-B-CVI44Q10241030BZBCV | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-500-1030-BZ-B-CVI44Q5001030BZBCV | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-100-1030-BZ-B-CVI44Q1001030BZBCV | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2500-1030-BZ-B-CVI44Q25001030BZBCV | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2000-1030-BZ-B-CVI44Q20001030BZBCV | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1000-5-BZ-B-CVI44Q10005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-1024-5-BZ-B-CVI44Q10245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-500-5-BZ-B-CVI44Q5005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-100-5-BZ-B-CVI44Q1005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2500-5-BZ-B-CVI44Q25005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/44Q-2000-5-BZ-B-CVI44Q20005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
