Piezómetro EPP-30V
- Fabricante: Encardio Rite
- Categoría: Monitorización estructural, Piezómetros, SENSORES, Sensores de Nivel, Sensores de nivel para Líquidos
Piezómetro de cuerda vibrante para presión de poros e instrumentación geotécnica

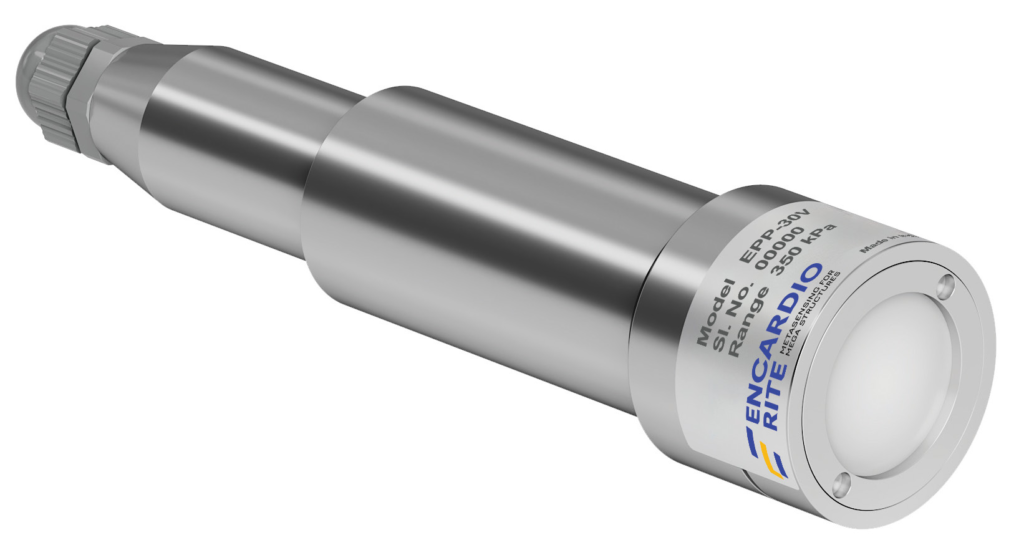

El piezómetro de cuerda vibrante EPP-30V Heavy Duty de Encardio Rite es un sensor de presión de poros diseñado para la medición de la presión intersticial del agua y el control del nivel freático en aplicaciones de instrumentación geotécnica, obra civil, minería e infraestructuras hidráulicas.
Este piezómetro para monitorización geotécnica utiliza tecnología de cuerda vibrante para convertir la presión aplicada en una señal de frecuencia, permitiendo obtener mediciones estables y fiables en instalaciones con cableados largos y entornos exigentes. Es una solución adecuada para proyectos donde se requiere seguimiento continuo del comportamiento del agua en el terreno.
Piezómetro de cuerda vibrante EPP-30V para monitorización geotécnica
El modelo EPP-30V está diseñado para ofrecer durabilidad y estabilidad a largo plazo en condiciones reales de campo. Su construcción robusta, el sellado hermético bajo vacío, la compensación térmica y el termistor integrado lo convierten en una opción adecuada para aplicaciones enterradas y sistemas de adquisición de datos automáticos.
¿Para qué se utiliza un sensor de presión de poros?
Un sensor de presión de poros se utiliza para controlar la presión intersticial del agua en suelos, rellenos, estructuras de contención y obras subterráneas. Esta información es clave para evaluar el comportamiento hidráulico del terreno, la consolidación del suelo y la estabilidad de infraestructuras geotécnicas.
- Presas y estructuras hidráulicas: control de línea freática, subpresiones y comportamiento del agua en el terreno.
- Taludes y laderas: seguimiento de condiciones de presión intersticial que puedan afectar a la estabilidad.
- Túneles y excavaciones: control del nivel freático y del comportamiento hidráulico del terreno.
- Cimentaciones y consolidación: seguimiento de procesos de disipación de presión de poros en suelos blandos.
- Pozos y sondeos: monitorización del nivel de agua subterránea.
Ventajas del piezómetro de cuerda vibrante
- Medición estable a largo plazo en aplicaciones de monitorización geotécnica.
- Buena integridad de señal en instalaciones con largas distancias de cableado.
- Compatibilidad con dataloggers y sistemas de adquisición de datos.
- Construcción robusta para entornos severos de obra civil y minería.
Claves para una instalación correcta
La fiabilidad de un piezómetro de cuerda vibrante no depende únicamente del sensor, sino también de una instalación adecuada en función del terreno, la profundidad y las condiciones de obra.
- Saturación del filtro: necesaria para evitar retardos en la respuesta.
- Selección correcta del rango: según profundidad y presión esperada.
- Protección del cableado: frente a humedad, daños mecánicos e interferencias.
- Integración con datalogger: para campañas manuales o monitorización continua.
Propiedades
Características técnicas del piezómetro EPP-30V
| Característica | Valor |
|---|---|
| Modelo | EPP-30V |
| Tipo de sensor | Piezómetro de cuerda vibrante |
| Magnitud medida | Presión de poros (presión intersticial del agua) y nivel freático |
| Rangos disponibles | 0,2 / 0,35 / 0,5 / 0,7 / 1,0 / 1,5 / 2,0 / 3,5 / 5,0 / 10,0 MPa |
| Precisión | ±0,25 % FS estándar / ±0,1 % FS opcional |
| Linealidad | ±0,5 % FS |
| Sobrecarga admisible | 150 % del rango |
| Temperatura operativa | -20 a 80 °C |
| Temperatura compensada | 0 a 80 °C |
| Termistor | YSI 44005 o equivalente (3 kOhms a 25 °C) |
| Resistencia al aislamiento | > 500 MΩ a 12 V |
| Carcasa | Acero inoxidable, con opción de protección salina |
| Conexión eléctrica | Conector de cable de vidrio a metal |
| Dimensiones | 42 x 185 mm |
