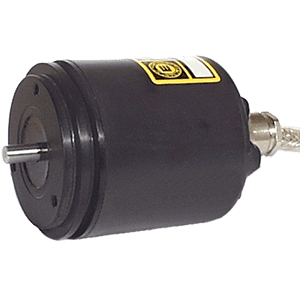

Encoder Incremental Estándar I/58S

Precio bajo presupuesto Pedir presupuesto
Ø58 mm, brida servo | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | 100 kHz (300 kHz opcional)

El ELCIS 58S (I/58S) es un encoder incremental de Ø58 mm con brida servo y eje Ø6 h7, de 1 a 25000 impulsos por vuelta, para uso general. Modelo habitual en fabricantes europeos de CNC (control numérico computerizado), con carcasa metálica, base de aluminio anodizado, tapa de VALOX 420 y peso de 300 g. Admite 3 kg de carga radial/axial y trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par), conectado por cable, conector, conector en extremo de cable o caja de bornes. Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador o sinusoidal 1 Vpp, con alimentación de 5 a 30 V según versión y frecuencia máxima de 100 kHz (300 kHz opcional).

Artículo estándar de la mayoría de fabricantes europeos de CNC (control numérico computerizado), en carcasa metálica Ø58 mm con brida tipo servo. El I/58S ofrece de 1 a 25000 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.

Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø6 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.

  • Resolución de 1 a 25000 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
  • Alimentación de 5 a 30 V en 11 versiones.
  • Electrónica de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.
  • Hasta 12000 rpm continuas con rodamientos de bajo par y 8000 rpm en versión estándar.

Preguntas Frecuentes Técnicas

¿Qué versiones de señal ofrece el I/58S?

Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).

¿Qué tensiones de alimentación admite?

5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.

¿Qué opciones de protección del eje existen?

IP64 en versión estándar, IP66 con rodamiento sellado (opción Z, 3000 rpm continuas) e IP53 con rodamientos de bajo par (opción B, 12000 rpm continuas).

Propiedades

CaracterísticaEspecificación
Mecánica
CarcasaMetálica Ø58 mm
Peso300 g
EjeØ6 h7 acero inoxidable (personalizable bajo pedido)
Carga radial/axial máx.3 kg
Eléctrica
Protección lado salidaSegún conexión: IP00 a IP67 (ver ficha técnica)
Alimentación5–30 V según versión (ver ficha técnica)
Consumo máx.120 mA estándar · 180 mA line driver (personalizable bajo pedido)
Impulsos por vuelta1 a 25000
Frecuencia máx.100 kHz (300 kHz opcional)
Protección y entorno
Protección lado ejeIP64 estándar · IP66 sellado (Z) · IP53 bajo par (B)
RPM máx. continuas8000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %)
Resistencia a impactos50 G × 11 ms
Resistencia a vibración12 G (10–2000 Hz)
Temp. operación0 … +70 °C (personalizable bajo pedido)
Temp. almacenamiento-30 … +85 °C
ReferenciaConfiguración
I/58S-100-1828-MZ-B-CW-01I58S1001828MZBCW01100 impulsos/vuelta · 18–28 V · monodireccional + cero · Push-pull PRO · Cable · IP65 · salida axial
I/58S-1000-1030-B-B-CW-02I58S10001030BBCW021000 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Cable · IP65 · salida axial
I/58S-1000-1030-BZ-L-CH-RI58S10001030BZLCHR1000 impulsos/vuelta · 10–30 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial
I/58S-1000-5-BZ-N-CL-RI58S10005BZNCLR1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/58S-1000-5-BZ-N-CW-01I58S10005BZNCW011000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/58S-1250-5-BZ-N-CL-RI58S12505BZNCLR1250 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/58S-1250-5-BZ-N-CW-01I58S12505BZNCW011250 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/58S-1500-5-BZ-N-VS-01I58S15005BZNVS011500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 12 c. · salida axial
I/58S-2000-1828-BZ-B-CMI58S20001828BZBCM2000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial
I/58S-2000-5-BZ-N-CL-RI58S20005BZNCLR2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/58S-2000-5-BZ-N-VS-01I58S20005BZNVS012000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 12 c. · salida axial
I/58S-2500-1030-BZ-L-CHI58S25001030BZLCH2500 impulsos/vuelta · 10–30 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida axial
I/58S-2500-5-BZ-N-CL-RI58S25005BZNCLR2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/58S-2500-5-BZ-N-CW-01I58S25005BZNCW012500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/58S-2500-5-BZ-N-VS-01I58S25005BZNVS012500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 12 c. · salida axial
I/58S-256-5-BZ-N-SL-RI58S2565BZNSLR256 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos sellado · IP66 · salida radial
I/58S-360-5-BZ-CW-R-01I58S3605BZCWR01360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN estándar · Cable · IP65 · salida radial
I/58S-360-5-BZ-N-CW-R-01I58S3605BZNCWR01360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial
I/58S-3600-1030-B-B-CM+VMFI58S36001030BBCM+VMF3600 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial
I/58S-3600-5-BZ-B-CW-R-01I58S36005BZBCWR013600 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial
I/58S-4096-1030-BZ-N-CW-01I58S40961030BZNCW014096 impulsos/vuelta · 10–30 V · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/58S-500-5-BZ-N-CW-01I58S5005BZNCW01500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/58S-500-824-BZ-B-CM-RI58S500824BZBCMR500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial
I/58S-800-1030-BZ-B-CW-01I58S8001030BZBCW01800 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida axial
I/58S-900-5-BZ-CW-R-01I58S9005BZCWR01900 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN estándar · Cable · IP65 · salida radial
I/58S-900-5-BZ-N-CW-R-01I58S9005BZNCWR01900 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial
I/B58S-100-824-B-B-CW-01IB58S100824BBCW01rodamientos de bajo par · 100 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Cable · IP65 · salida axial
I/S58S-10000-5-BZ-N-CL-RIS58S100005BZNCLRfrecuencia 160 khz · 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/S58S-2000-5-BZ-N-CL-RIS58S20005BZNCLRfrecuencia 160 khz · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial
I/S58S-2000-5-BZ-N-SL-RIS58S20005BZNSLRfrecuencia 160 khz · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos sellado · IP66 · salida radial
I/S58S-2000-5-BZ-SL-RIS58S20005BZSLRfrecuencia 160 khz · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN estándar · Conector 10 contactos sellado · IP66 · salida radial
I/W58S-2400-5-BZ-N-SL-RIW58S24005BZNSLRfrecuencia 300 khz · 2400 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos sellado · IP66 · salida radial
I/W58S-4000-5-BZ-N-SL-RIW58S40005BZNSLRfrecuencia 300 khz · 4000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos sellado · IP66 · salida radial
I/X58S-1000-5-BZ-N-CW-01IX58S10005BZNCW01opciones personalizadas · 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/X58S-1000-5-BZ-N-CW-01-XIX58S10005BZNCW01Xopciones personalizadas · 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida axial
I/X58S-200-824-BZ-B-CM-RIX58S200824BZBCMRopciones personalizadas · 200 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial
I/X58S-360-5-BZ-N-CW-R-01IX58S3605BZNCWR01opciones personalizadas · 360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial
I/X58S-900-5-BZ-N-CW-R-01IX58S9005BZNCWR01opciones personalizadas · 900 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial
I/X58SE-1250-5-B-N-CM-RIX58SE12505BNCMRopciones personalizadas · 1250 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial
I/X58SE-500-5-B-N-CM-RIX58SE5005BNCMRopciones personalizadas · 500 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial
I/X58SE-500-5-BZ-N-CM-RIX58SE5005BZNCMRopciones personalizadas · 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial
I/XYM58S-1000-5-BZ-N-CH-RIXYM58S10005BZNCHRopciones personalizadas · disco irrompible · electrónica impregnada · 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 12 contactos ccw · IP67 · salida radial
I/XYM58S-1000-5-BZ-N-CW-R-01IXYM58S10005BZNCWR01opciones personalizadas · disco irrompible · electrónica impregnada · 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial
I/XYMH58S10-500-5-BZ-C-CL-RIXYMH58S105005BZCCLRopciones personalizadas · disco irrompible · electrónica impregnada · diámetro de eje diferente · 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 88C30 · Conector 10 contactos normal · IP65 · salida radial
I/Z58S-1000-5-BZ-N-CL-RIZ58S10005BZNCLRrodamiento sellado · 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial

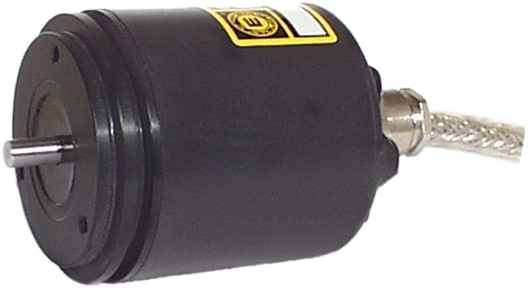

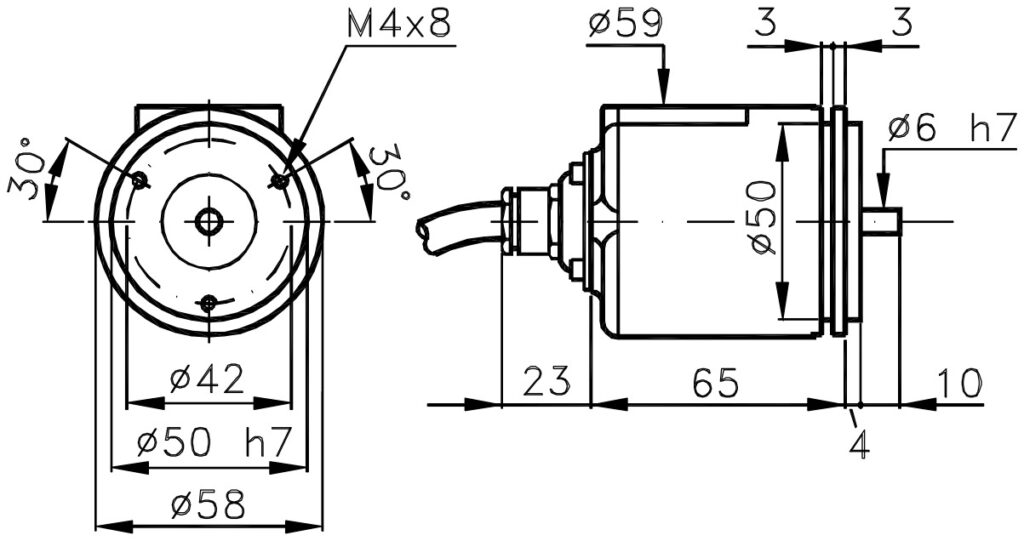

Encoder incremental estándar ELCIS I/58S
