Encoder Absoluto Multivuelta A/MM63
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES
El ELCIS MM63 (A/MM63) es un encoder absoluto multivuelta óptico con brida cuadrada de 63 mm, de hasta 224 pasos en 4096 vueltas en código Gray o binario, con salida paralela NPN o SSI RS422. Para condiciones ambientales severas, con fijación por brida cuadrada, eje de acero inoxidable Ø9,52 h7 que admite 8 kg de carga radial/axial, resistencia a 50 G de impacto y 12 G de vibración, funcionamiento entre 0 y +70 °C y protección IP65 con conector SM6.
Como encoder absoluto multivuelta óptico, con fuente LED y fototransistores, el A/MM63 codifica la posición en Gray o Binario, hasta 224 pasos en 4096 vueltas. La lectura sale por interfaz paralela, con opción Latch, o por interfaz serie SSI (RS422) en código Gray.

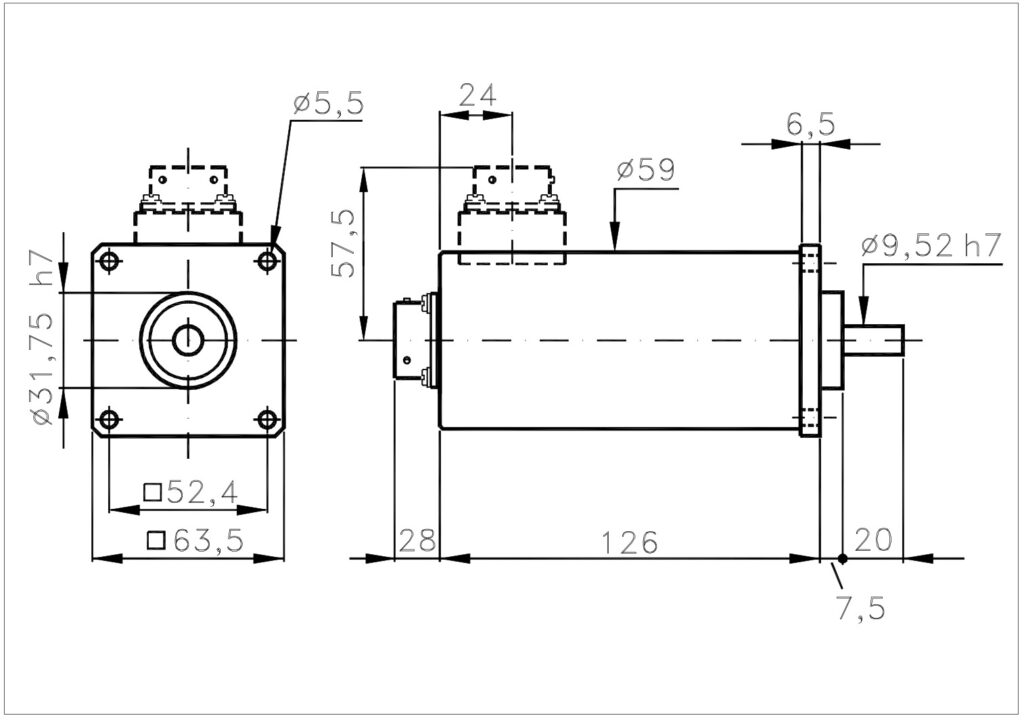

Se fija mediante brida cuadrada, con eje de acero inoxidable Ø9,52 h7 que admite 8 kg de carga radial/axial, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).
- Resolución de hasta 224 pasos en 4096 vueltas (Gray/Binario).
- Tres rangos de alimentación: 5 V ±5 %, 8–24 V y 18–28 V.
- Etapas de salida NPN de colector o emisor abierto de 70 mA con PTC.
- Resistencia a choques de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/MM63?
En Gray y Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 pasos por vuelta y 16, 256 o 4096 vueltas, hasta 224 pasos. Otras resoluciones, bajo pedido.
¿Puede usarse la interfaz SSI con código Binario?
No. El fabricante indica que la salida serie SSI solo está disponible con código Gray (o Excess). Para Binario se emplea la interfaz paralela, en la que la entrada Latch es estándar.
¿Qué conectores admite y con qué grado de protección?
CM6 y SM6 de 32 pines (IP65 / IP66), CL y SL de 10 pines (IP65 / IP66) y CH de 12 pines (IP67), con salida radial (R) o axial según el conector.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 580 g |
| Eje | Ø9,52 h7 inox. (posibles: Ø8, Ø10, Ø12, Ø12,7, bajo pedido) (personalizable bajo pedido) |
| Carga radial/axial máx. | 8 kg |
| Eléctrica | |
| Protección lado salida | IP65 a IP67 según conector |
| Alimentación | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máx. | 200–400 mA según nº de bits (personalizable bajo pedido) |
| Sentido de giro | Conmutable (up/down) |
| Códigos de salida | Gray (G), Binario (B) |
| Resolución máx. | 2²⁴ en 4096 vueltas |
| Nº de vueltas | 16, 256, 4096 |
| Frecuencia máxima | 50 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado · IP53 bajo par |
| RPM máx. continuas | 4000 estándar · 2000 sellado · 5000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operación / almacenamiento | 0 … +70 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/MM63-1-B-256-1828-KP-L-CM6AMM631B2561828KPLCM6 | vueltas: 16 · (2) · código binario · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida axial |
