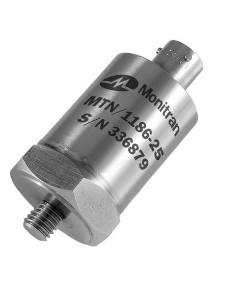

Acelerómetro de Salida Dual Monitran MTN/1186
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES
La gestión del mantenimiento predictivo a menudo se ve limitada por la necesidad de elegir entre una monitorización continua sencilla hacia el PLC o un análisis vibratorio detallado. Instalar dos sensores por cada punto crítico duplica los costes de cableado, perforación y mantenimiento, mientras que depender solo de una señal de 4-20 mA impide diagnosticar la causa raíz de una avería mediante el análisis del espectro de frecuencia.
Este acelerómetro de salida dual resuelve esta ineficiencia al integrar dos sensores en un solo chasis robusto de acero inoxidable. Proporciona una señal de corriente de 4-20 mA proporcional a la velocidad RMS para el control de procesos en tiempo real, y una señal de CA pura de 100 mV/g para la captura de datos dinámicos de alta fidelidad. Al ser un dispositivo de entrada superior (top-entry), optimiza la instalación en aplicaciones de climatización (HVAC) y servicios de edificación donde la fiabilidad a largo plazo es innegociable.
Equipado con un conector militar serie 62GB de 3 pines y sellado bajo grado IP67, el sensor está protegido contra la entrada de polvo y humedad. Su arquitectura con aislamiento de base previene la contaminación de la señal por armónicos eléctricos y bucles de tierra, garantizando lecturas precisas incluso en máquinas con variadores de frecuencia.
- Salida proporcional a velocidad de 4-20 mA y salida de aceleración de 100 mV/g.
- Alimentación de bucle amplio de 12V a 32V DC para integración directa en PLC.
- Respuesta en frecuencia en velocidad de 2 Hz a 1 kHz para detección de desequilibrios y holguras.
- Resonancia de base montada de 5 kHz en una estructura robusta de 150g.
Preguntas Frecuentes Técnicas
1. ¿Cómo se conectan ambas señales simultáneamente?

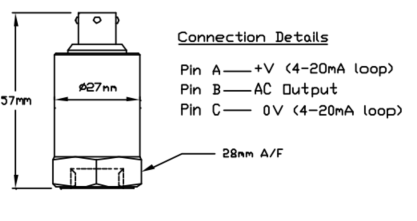

El sensor utiliza un conector militar de 3 pines donde se comparten la alimentación y las señales de salida. Mediante el cableado adecuado (MTN/MH008), la señal de 4-20 mA se dirige a la entrada analógica del PLC mientras que la señal de CA se deriva al colector de datos o analizador FFT.
2. ¿Qué rango de velocidad máxima puede medir la salida de corriente?
El rango estándar es configurable bajo pedido. Las opciones más habituales incluyen escalas de 0-10, 0-20, 0-25, 0-50 o hasta 0-100 mm/s RMS, permitiendo ajustar la sensibilidad del PLC a la severidad vibratoria esperada en la máquina.
3. ¿Es adecuado para su uso en entornos con interferencias electromagnéticas?
Sí. Gracias a su diseño «Base Isolated» y su chasis de acero inoxidable blindado, el sensor es altamente inmune al ruido provocado por motores eléctricos y variadores, eliminando la necesidad de aisladores externos adicionales.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Industrial de Salida Dual (AC/DC) |
| Salida Analógica DC | 4-20 mA (Proporcional a Velocidad RMS) |
| Salida Analógica AC | 100 mV/g (Opcional 50 mV/g) |
| Rango de Alimentación | 12V a 32V DC |
| Respuesta en Frecuencia (DC) | 2 Hz a 1 kHz (±10%) |
| Resonancia de Base | 5 kHz (Nominal) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Temperatura de Operación | -25 °C hasta +90 °C |
| Sensibilidad Transversal | < 5% |
| Material del Cuerpo | Acero Inoxidable Macizo |
| Masa Dinámica | 150 gramos (Nominal) |
| Conexión Eléctrica | Conector Militar 3-Pin (Serie 62GB) |
| Modelos Configurables | MTN/1186 (1/4″ UNF) y MTN/1186Q (Quick Fit) |
| Rango Dinámico | 30g peak (para 100mV/g) |
| Grado de Protección | IP67 |
