Codificador absoluto multivuelta A/MM63
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto multivolta, SENSORES

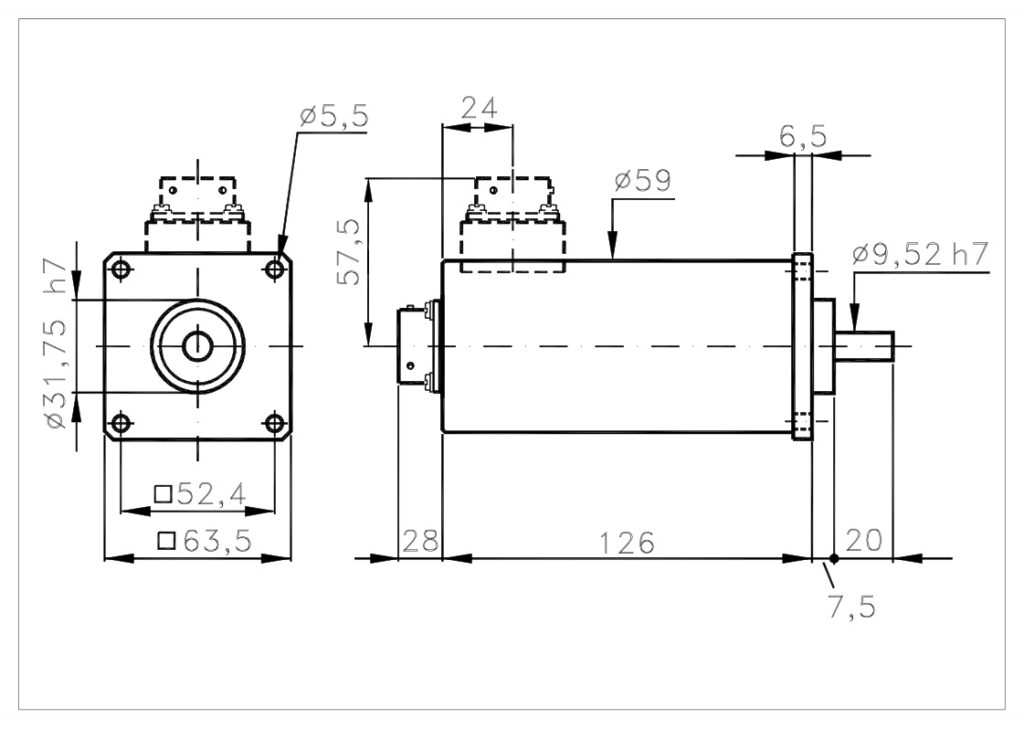

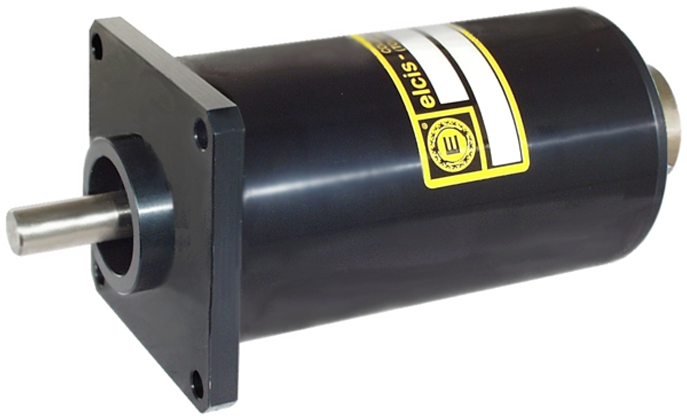

O ELCIS MM63 (A/MM63) é un codificador absoluto óptico multivolta de brida cadrada de 63 mm, de ata 224 Pasos en 4096 voltas en código Gray ou binario, con saída paralela NPN ou SSI RS422. Para condicións ambientais severas, con montaxe de brida cadrada, eixe de aceiro inoxidable Ø9,52 h7 que soporta 8 kg de carga radial/axial, resistencia a 50 G de impacto e 12 G de vibración, funcionamento entre 0 e +70 °C e protección IP65 con conector SM6.
Como codificador absoluto multivuelta óptico, con fonte LED e fototransistores, o A/MM63 codifica a posición en Gray ou Binario, ata 224 Pasos en 4096 voltas. A lectura emítese a través dunha interface paralela, con opción de retención, ou a través dunha interface serie SSI (RS422) en código Gray.
Fíxase mediante unha brida cadrada, cun eixe de aceiro inoxidable Ø9,52 h7 que soporta 8 kg de carga radial/axial, e funciona entre 0 e +70 °C con protección IP64 no lado do eixe (IP65 na versión selada).
- Resolución de ata 224 pasos en 4096 voltas (Gris/Binario).
- Tres rangos de potencia: 5 V ±5 %, 8–24 V e 18–28 V.
- Etapas de saída de colector aberto ou emisor NPN 70 mA con PTC.
- Resistencia aos impactos de 50 g (11 ms) xa vibracións de 12 G (10–2000 Hz).
Preguntas técnicas frecuentes
Que resolucións ofrece o A/MM63?
En Gray e Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 ou 4096 pasos por revolución e 16, 256 ou 4096 revolucións, ata 224 pasos. Outras solucións dispoñibles se se solicitan.
Pódese usar a interface SSI con código binario?
Non. O fabricante afirma que a saída serie SSI só está dispoñible con código Gray (ou Excess). Para binario, úsase a interface paralela, onde a entrada Latch é estándar.
Que conectores admite e con que nivel de protección ofrece?
CM6 e SM6 de 32 pines (IP65/IP66), CL e SL de 10 pines (IP65/IP66) e CH de 12 pines (IP67), con saída radial (R) ou axial dependendo do conector.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 580 g |
| Eixo | Ø9,52 h7 Aceiro inoxidable (tamaños dispoñibles: Ø8, Ø10, Ø12, Ø12, Ø12,7, baixo pedido) (personalizable baixo pedido) |
| carga radial/axial máxima. | 8 kg |
| Eléctrico | |
| Protección do lado de saída | IP65 a IP67 segundo o conector |
| Alimentación | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máximo. | 200–400 mA segundo o número de bits (personalizable baixo petición) |
| Dirección de rotación | Conmutable (arriba/abaixo) |
| Códigos de saída | Gris (G), Binario (B) |
| Resolución máxima. | 2²⁴ en 4096 voltas |
| Número de voltas | 16, 256, 4096 |
| Frecuencia máxima | 50 kHz |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 • Selado IP65 • Baixo par IP53 |
| RPM continuas máximas | 4000 estándar · 2000 selado · 5000 baixo par (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 50 G (11 ms) 12 G (10–2000 Hz) |
| Temperatura de funcionamento/almacenamento | 0 … +70 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/MM63-1-B-256-1828-KP-L-CM6AMM631B2561828KPLCM6 | Voltas: 16 · (2) · Código binario · 256 pasos/volta · 18–28 V · Emisor aberto NPN + PTC · Retención · 32 pines PT02A18-32P · IP65 · Saída axial |
