Encoder Absoluto Monovuelta A/380

Fabricante: ELCIS Encoder
Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Monovuelta, SENSORES

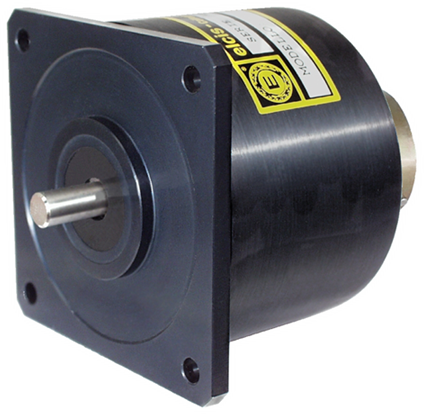

El ELCIS 380 (A/380) es un encoder absoluto monovuelta óptico de 2 a 13 bits, con brida de montaje cuadrada y estanco al polvo y a la humedad.

Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/380 ofrece hasta 8192 pasos por vuelta (13 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch y Paridad, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.

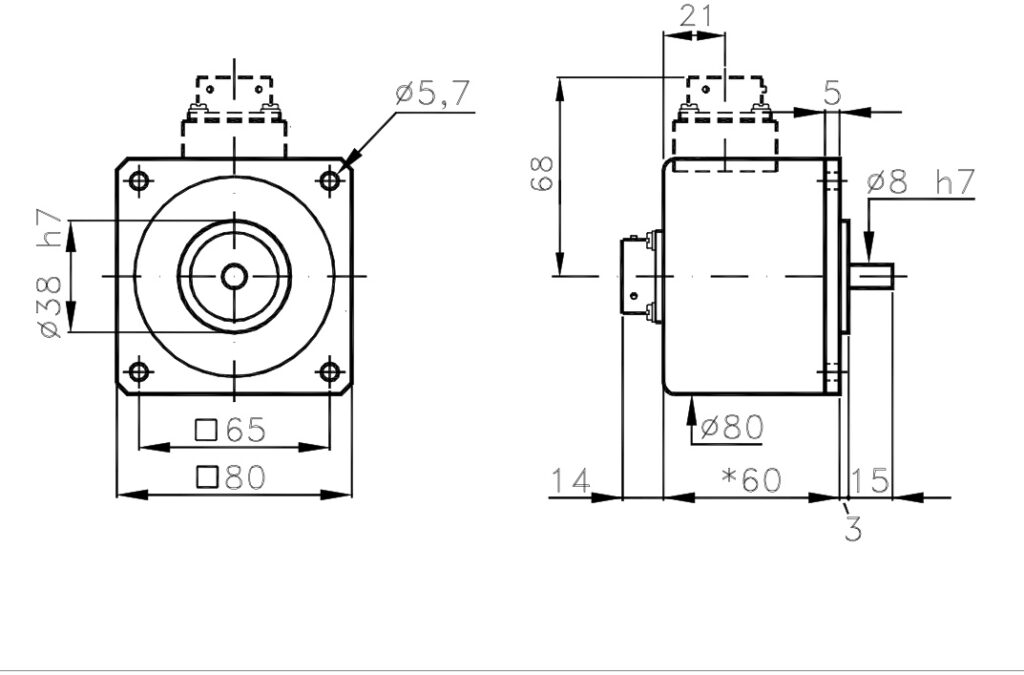

Con brida cuadrada de 80 mm, base y tapa de aluminio anodizado y eje de acero inoxidable Ø8 h7, admite 5 kg de carga radial/axial, resiste impactos de 50 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C con protección IP65 en el lado del eje (IP66 en versión sellada). Peso: 650 g.

Resolución de 2 a 13 bits: hasta 8192 pasos por vuelta.
Cinco rangos de alimentación: 5 V y 15 V ±5 %, 8–24 V, 18–28 V y 10–30 V.
Salida analógica de 10 bits, en corriente o en 0–10 V en 360°.
Opción de Paridad para el chequeo automático de las etapas de salida.
Fuente de luz LED con vida ≥ 100.000 h.

Preguntas Frecuentes Técnicas

¿Qué resoluciones ofrece el A/380 en cada código?

En Gray, Binario y BCD, 8, 16, 32, 64, 128, 256 o 512 pasos por vuelta; en Gray y Binario, también 1024, 2048, 4096 u 8192; en Excess, Binario y BCD, 10, 100, 500, 1000, 180, 360, 720 o 900; y en Excess y Binario, 1440, 1800, 2000, 2880, 3600 o 4000. Otras resoluciones, bajo pedido.

¿Qué limitaciones tiene la salida analógica?

Convierte la posición con 10 bits (1024 div/vuelta) en una magnitud analógica en corriente o en tensión (0–10 V) para 360° de giro. Solo está disponible con alimentación de 15 V o 18–28 V y resolución 1024.

¿Puede usarse la interfaz SSI con código Binario o BCD?

No. La salida serie SSI solo está disponible con código Gray o Excess. Para Binario o BCD se usa la interfaz paralela, en la que la entrada Latch es estándar.

Propiedades

Característica	Especificación
Mecánica
Brida	Cuadrada, □80 mm
Base y tapa	Aluminio anodizado (personalizable bajo pedido)
Eje	Ø8 h7 acero inoxidable (opc. Ø6, Ø9,52, Ø10, Ø11, Ø12 o bajo pedido) (personalizable bajo pedido)
Carga radial/axial máx.	5 kg
Par de arranque	18 gcm estándar · 30 gcm sellado · 8 gcm bajo par
Eléctrica
Interfaz	Paralela (estándar) · SSI (RS422) · analógica en corriente o tensión
Protección lado salida	IP64 a IP66 según conexión
Alimentación	5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V
Consumo máx.	200–400 mA según nº de bits (personalizable bajo pedido)
Frecuencia máx.	50 kHz (personalizable bajo pedido)
Códigos de salida	Gray, Binario, Excess, BCD, personalizado
Resolución máx.	8192 pasos/vuelta (13 bit)
Protección y entorno
Protección lado eje	IP65 estándar · IP66 sellado · IP53 bajo par
RPM máx. continuas	6000 estándar · 3000 sellado · 8000 bajo par (intermitentes: +30 %)
Temp. operación / almacenamiento	0 … +70 °C / -30 … +85 °C (personalizable bajo pedido)

Referencia	Configuración
A/380-G-256-824-B-CV-RA380G256824BCVR	Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial
A/380-G-256-1828-B-CV-RA380G2561828BCVR	Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial
A/380-G-256-1030-B-CV-RA380G2561030BCVR	Gray · 256 pasos/vuelta · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial
A/380-G-256-1828-KP-CV-RA380G2561828KPCVR	Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Cable 1 m · IP65 · salida radial
A/380-G-256-5-B-CV-RA380G2565BCVR	Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial
Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta.
