Encoder Incremental Miniatura I/27
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, Sensor desplazamiento angular, SENSORES

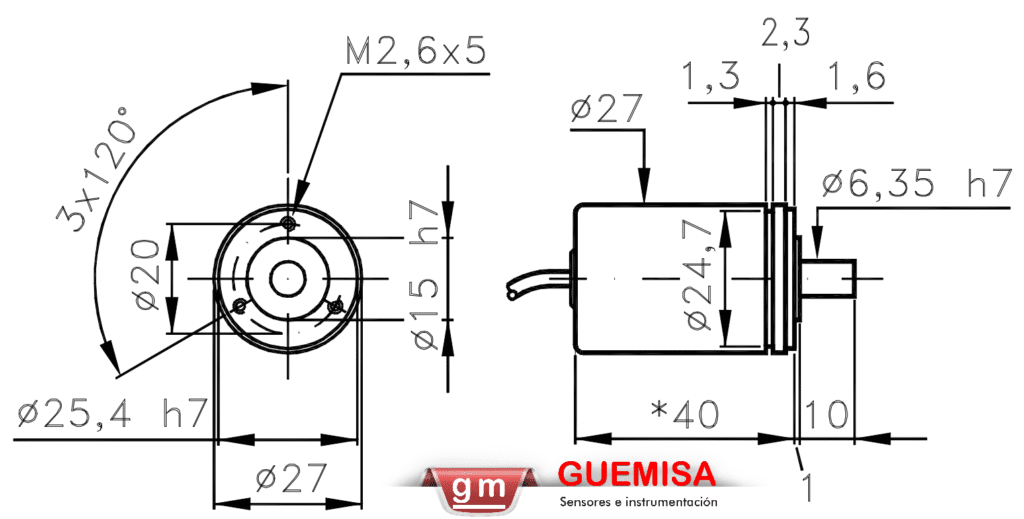

El ELCIS 27 (I/27) es un encoder incremental miniatura de Ø27 mm con fijación tipo servo y eje de Ø6,35 h7. Carcasa totalmente metálica en aluminio anodizado, con un peso de 90 g.
Dispone de centrado frontal de Ø25,4 h7 y eje macizo de acero inoxidable de Ø6,35 h7. Suministra de 50 a 800 impulsos por vuelta con una frecuencia máxima de respuesta de 60 kHz. Compatible con electrónica NPN, PNP, push-pull, driver 26LS31, driver 88C30 y TTL 7404, con tensión de alimentación de 5 V ±5 %.
Apto para montaje axial o radial mediante cable o conectores en extremo de cable, con opciones de rodamientos estándar (6000 rpm), sellados IP65 (4500 rpm) o bajo par IP53 (12000 rpm).
- Carcasa metálica: Ø27 mm y 90 g de peso.
- Fijación servo: centrado Ø25,4 h7 con eje macizo Ø6,35 h7 en acero inoxidable.
- Opciones de rodamientos: estándar, sellados IP65 o de bajo par hasta 12000 rpm.
- Compatibilidad eléctrica: salidas NPN, PNP, push-pull, drivers 26LS31, 88C30 y TTL.
Preguntas Frecuentes Técnicas
¿Qué estándar de dimensiones cumple el encoder I/27?
Tiene un diámetro exterior de carcasa de Ø27 mm y centrado frontal de Ø25,4 h7.
¿Qué diámetro de eje y opciones mecánicas incorpora?
Incorpora un eje macizo de acero inoxidable de Ø6,35 h7 y fijación tipo servo con rodamientos estándar, sellados o de bajo par.
¿Cuáles son las opciones de salida electrónica disponibles?
Dispone de salidas NPN, PNP, push-pull, driver 26LS31, driver 88C30 y TTL 7404.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø27 mm |
| Peso | 90 g |
| Eje | Ø6,35 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 0,4 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP65 (ver ficha técnica) |
| Alimentación | 5 V ±5 % (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 50 a 800 |
| Frecuencia máx. | 60 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 4500 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/27-100-5-M-N-CV-01I271005MNCV01 | 100 impulsos/vuelta · 5 V ±5 % · monodireccional · Driver 26LS31 · Cable · radial · salida axial |
| I/27-200-5-BZ-P-CVI272005BZPCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · PNP · Cable de 1 m · radial · salida axial |
| I/27-50-5-B-N-CV-RI27505BNCVR | 50 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable de 1 m · salida radial |
| I/27-500-5-BZ-CV-01I275005BZCV01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN estándar · Cable · radial · salida axial |
| I/27-500-5-BZ-N-VL-01I275005BZNVL01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida axial |
| I/27-800-5-BZ-B-CV-01I278005BZBCV01 | 800 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable · radial · salida axial |
| I/27-800-5-BZ-CV-01I278005BZCV01 | 800 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN estándar · Cable · radial · salida axial |
| I/27-800-5-BZ-N-CV-01I278005BZNCV01 | 800 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · radial · salida axial |
