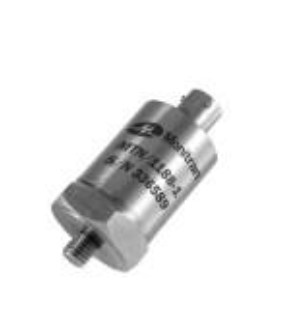

Acelerómetro de Salida Dual Monitran MTN/1188
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES
La monitorización de maquinaria crítica con altas fuerzas centrífugas, como las centrifugadoras industriales o bombas de alta presión, requiere un control estricto de los niveles de aceleración para evitar fallos estructurales catastróficos. En estos entornos, una simple lectura de velocidad puede no ser suficiente para detectar impactos prematuros, mientras que el análisis espectral periódico deja «ventanas ciegas» entre inspecciones.
Este acelerómetro de salida dual resuelve este problema al proporcionar una vigilancia continua y un diagnóstico profundo en un solo punto de montaje. Envía una señal de corriente de 4-20 mA proporcional a la aceleración RMS directamente al PLC para la gestión de alarmas y paradas de emergencia, manteniendo simultáneamente una salida de CA pura de 100 mV/g para el análisis detallado de la salud de los rodamientos mediante colectores de datos externos.
Fabricado en acero inoxidable macizo y sellado bajo grado IP67, el sensor está diseñado para operar de forma ininterrumpida en las condiciones ambientales más duras. Su configuración de entrada superior (top-entry) y su base aislada galvánicamente aseguran que la señal llegue libre de ruido electromagnético, incluso en instalaciones con motores de gran potencia y variadores de frecuencia.
- Monitorización simultánea de aceleración RMS (4-20 mA) y aceleración dinámica (AC).
- Rangos configurables de medición desde 0-1g hasta 0-20g RMS.
- Respuesta en frecuencia lineal de 2 Hz a 1 kHz con resonancia a 5 kHz.
- Conexión industrial mediante conector militar 62GB de 3 pines.
Preguntas Frecuentes Técnicas
1. ¿Cuándo debo elegir el MTN/1188 frente al MTN/1186?
Debe elegir el MTN/1188 si su prioridad es monitorizar la aceleración (g) en lugar de la velocidad (mm/s). Esto es vital en máquinas de muy alta velocidad o en procesos como centrifugado y trituración, donde los picos de aceleración son el indicador más temprano de degradación mecánica.
2. ¿Es posible ajustar el rango de la salida de 4-20 mA?
Sí, el rango se configura en fábrica según las necesidades de la aplicación. Las escalas disponibles cubren desde 0-1g hasta 0-20g RMS, asegurando que la señal de corriente aproveche toda la resolución del PLC para el nivel de vibración esperado.
3. ¿Qué tipo de mantenimiento requiere el conector militar de 3 pines?
El conector serie 62GB es extremadamente robusto y está diseñado para entornos sucios. Solo se recomienda asegurar que el conector de acoplamiento (MTN/MH008) esté correctamente apretado para mantener la estanqueidad IP67 y evitar falsos contactos por vibración extrema.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Industrial de Salida Dual (AC/DC) |
| Salida Analógica DC | 4-20 mA (Proporcional a Aceleración RMS g) |
| Salida Analógica AC | 100 mV/g (Opcional 50 mV/g) |
| Rango de Alimentación | 12V a 32V DC (Bucle 4-20mA) |
| Respuesta en Frecuencia | 2 Hz a 1 kHz (±10%) |
| Frecuencia de Resonancia | 5 kHz (Mínimo) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Rango de Medición | 0-1g hasta 0-20g RMS (Configurable) |
| Temperatura de Operación | -25 °C hasta +90 °C |
| Material del Cuerpo | Acero Inoxidable Macizo |
| Masa Dinámica | 150 gramos (Nominal) |

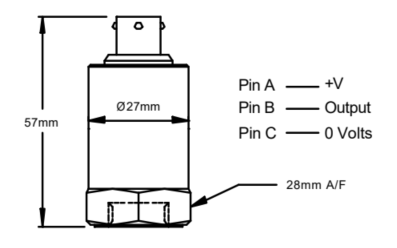

| Conexión Eléctrica | Conector Militar 3-Pin (Serie 62GB) |
| Modelos Configurables | MTN/1188 (1/4″ UNF) y MTN/1188Q (Quick Fit) |
| Par de Apriete | 8 Nm |
| Grado de Protección | IP67 |
