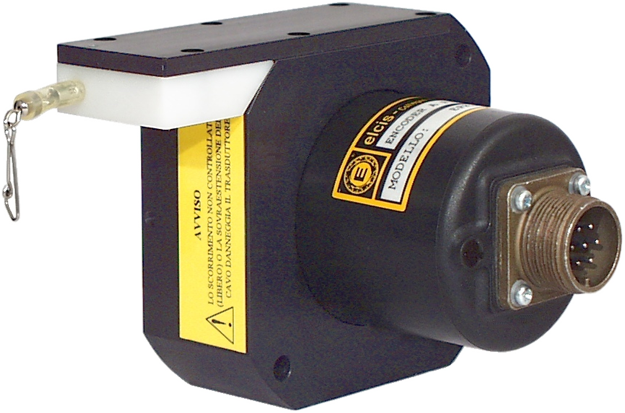

Transductor Lineal por Cable EFK300
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais
El EFK300 de ELCIS es un transductor de cable para la medición de desplazamientos lineales. La carrera útil tiene una longitud máx. de 3000 mm, con resolución de 0,1 o 1 mm.
Cable de acero inoxidable de Ø 0,9 mm con fuerzas de extracción y retracción de 7,3 N y 3,5 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), frecuencia máx. de 100 kHz, linealidad de ±0,05 % f.s., velocidad máx. de lectura de 8 m/s y aceleración máx. de 5 G.
Encoder IP64 y mecánica IP53, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 1000 g. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.
- Carrera útil máx. de 3000 mm.
- Cable de acero inoxidable de Ø 0,9 mm; vida de los rodamientos 1,5 × 10⁹ revolucións.
- Saír incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analóxico (1 kΩ, 4÷20 mA, 0÷10 V).
- Resolución de 0,1 milímetros calquera dos dous 1 mm con linealidade de ±0,05 % f.s.
- Velocidad máx. de lectura 8 m/s y aceleración máx. de 5 G.
Preguntas técnicas frecuentes
¿Qué carreras de medida y resoluciones admite el EFK300?
Admite una carrera útil máx. de 3000 mm, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).
¿Qué electrónicas y alimentaciones ofrece el EFK300?
Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.
¿Qué conexiones y grados de protección tiene el EFK300?
Encoder IP64 y mecánica IP53; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.

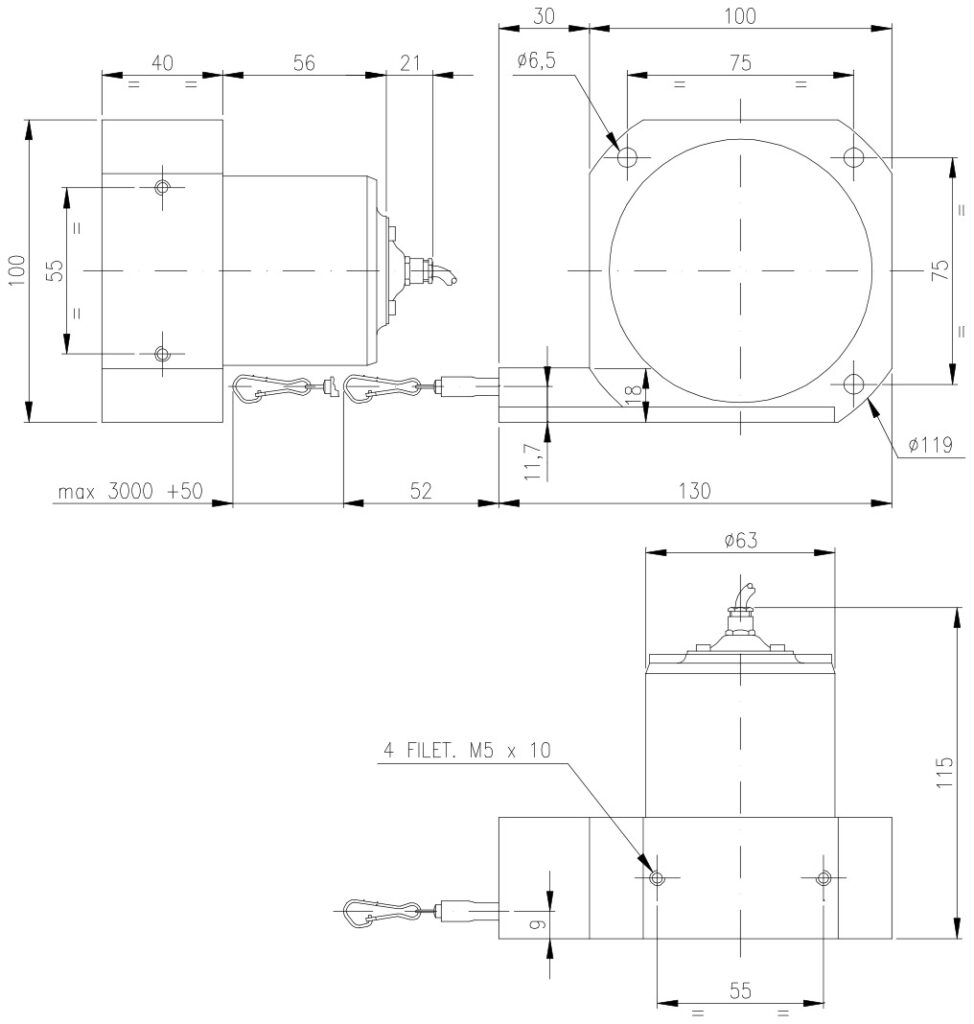

Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Longitud estándar máx. | 3000 milímetros (personalizable baixo petición) |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Peso | 1000 g |
| Eléctrico | |
| Resolución | 0,1 milímetros, 1 mm (personalizable bajo pedido) |
| Aceleración / Velocidad / Frecuencia máx. | 5 G · 8 m/s · 100 kHz |
| Error de linealidad máx. | ±0,05 % f.s. (personalizable bajo pedido) |
| Electrónica | NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V |
| Alimentación | 5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código |
| Consumo máximo. | Estándar 120 mA · Line driver 180 mA (personalizable bajo pedido) |
| Saír | Axial o radial (R); caja de bornes MS solo axial |
| Fonte de luz | LED con vida útil >= 100000 h |
| Protección e medio ambiente | |
| Grao de protección | Encoder: IP64 · Mecánica: IP53 · Salida: según conexión (grado IP según normas CEI EN 60529, EN 60529, IEC 529) |
| Resistencia a impactos/vibracións | 50 G x 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temperatura | Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido) |
| Outras características | |
| Cable y fuerzas de tracción | Ø 0,9 milímetros, acero inoxidable · Extracción 7,3 N · Retracción 3,5 N |
