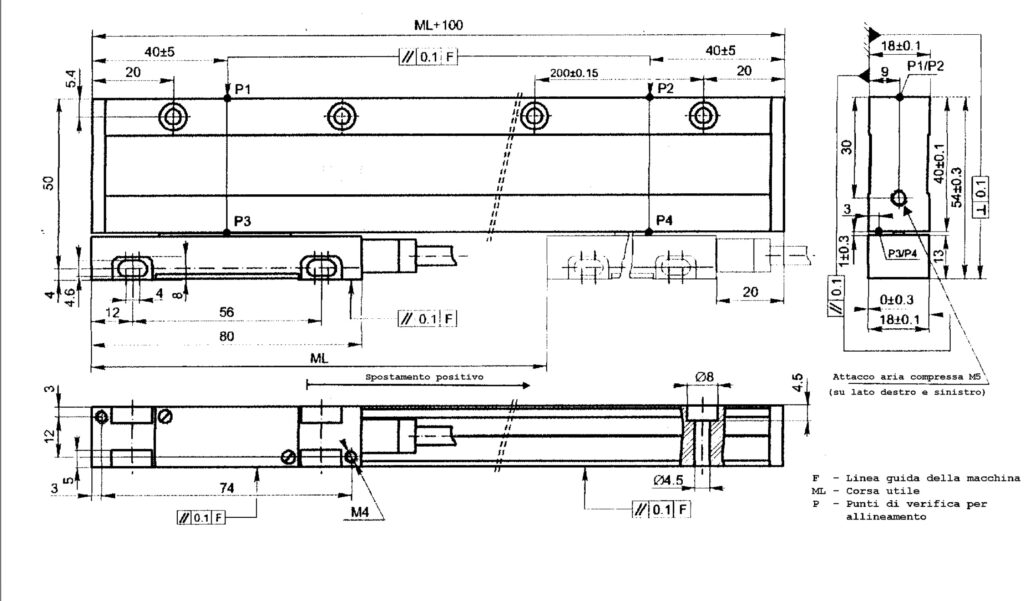

Regla Óptica de Vidrio RV1854
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, Regra de vidro óptico, SENSORES, Transdutores lineais
La regla óptica de vidrio RV1854 es un detector lineal óptico con una escala de medida de vidrio graduada en cromo fotograbado (paso 20 µm). Está disponible en varias medidas hasta una longitud máxima de lectura de 2440 mm y con una resolución de 0,5 µm a 5 µm.
Tiene dimensiones de 18×54 mm y cubierta de aluminio anodizado, y es apta para máquinas herramienta multieje, tornos, fresadoras, etc. La escala es de vidrio especial con coeficiente de dilatación similar al de las bancadas de máquinas herramienta y el cabezal detector deslizante lleva un dispositivo especial para mantener el paralelismo con la regla de vidrio.
Códigos de pedido: resolución (05) 0,5 µm con multiplicación x4, (1) 1 µm, (5) 5 µm; electrónica (N) driver 26LS31 (conector VD – 9c), 20 mA; alimentación (5) 5 V ±5 %; versión BZ; opciones (P) conexión para aire comprimido, (5) precisión ±5 µm y (X) opción personalizada. Ejemplo del fabricante: L / RV1854 / 500 / 5 / BZ / N / 5; Disponible en guemisa.es.
- Escala de vidrio con cromo fotograbado de paso 20 µm.
- Carreras desde 70 mm hasta 2440 mm y velocidad de lectura hasta 60 m/min.
- Resolución de 5 µm, 1 µm y 0,5 µm (con multiplicación x4) y precisión de ±10 µm (opc. ±5 µm).
- Protección IP53 estándar e IP64 con aire comprimido (opción P).
- Fonte de luz LED y sensores fotodiodos en push-pull; alimentación 5 V ±5 %, máx. 120 mA.
Preguntas técnicas frecuentes
¿Qué dimensiones y carrera tiene la regla óptica de vidrio RV1854?
Sus dimensiones son 18×54 mm y la carrera estándar va de 70 mm hasta 2440 mm.
¿Qué resoluciones y electrónica de salida tiene?
Resoluciones de 5 µm, 1 µm y 0,5 µm (esta última con multiplicación x4). La electrónica N es un driver 26LS31 (conector VD – 9c) de 20 mA, con salida VD (line driver).
Que nivel de protección ten?
La protección estándar es IP53; con aire comprimido (opción P) es IP64.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 0,4 kg + 1 kg/m (cabezal+transductor) |
| Carrera estándar | 70 a 2440 milímetros |
| Carcasa / Perfil | aluminio anodizado (sección 18×54 mm) |
| Eléctrico | |
| Precisión y resolución | ± 10 µm (opc. ± 5 µm) · 5, 1, 0,5 µm (0,5 con mult. x4) |
| Alimentación e consumo | 5 V ±5 % · consumo máx. 120 mA |
| Frecuencia máxima. | 50 kHz · 500 kHz (interpolación x10) |
| Protección e medio ambiente | |
| Protección | Estándar IP53 · IP64 con aire comprimido (P) |
| Velocidad de lectura máx. | 60 m/min máx. (valor máximo intermitente: +30 % sobre el máximo continuo) |
| Impacto e vibración | ≤ 10 G (11 ms) · ≤ 3 G (40–2000 Hz) |
| Temperatura de funcionamento/almacenamento | 0 … +50 °C · -20 … +70 °C |
| Outras características | |
| Escala y lectura | Vidrio especial · Cromo fotograbado (paso 20 µm) |
| Cabezal detector | Móvil con guiado especial de paralelismo |
| Forza inicial | < 3 N |
| Puntos de referencia (ceros) | 1 al inicio y 1 al final (otros bajo pedido) |
| Salida / Conexión | VD (line driver) · Driver 26LS31 (conector VD – 9c), 20 mA |
