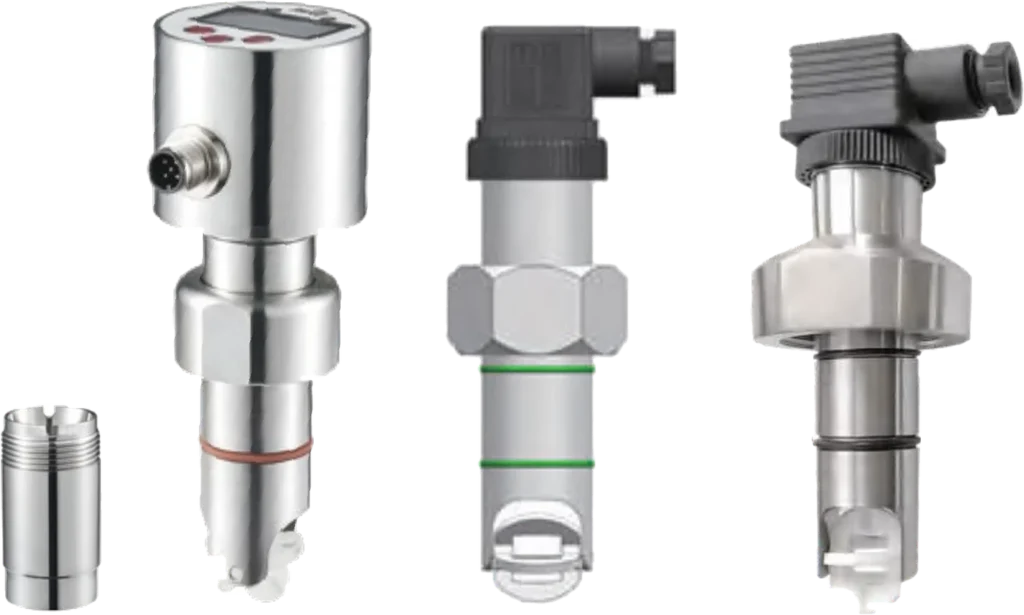

Sensor de fluxo de roda de paletas SPR-001
- Fabricante: Sensores DPF
- Categoría: Caudal, SENSORES
Para medir e monitorizar o fluxo de líquido en tubaxes industriais, o DPF Sensors SPR-001 é un sensor de fluxo de roda de paletas de inserción con alarmas de fluxo alto e baixo configurables.
Un rotor con forma de paleta xira co fluído e a súa rotación detéctase polo efecto Hall. Dependendo da configuración, o SPR-001 subministrase con ou sen pantalla local, con dúas saídas de conmutación PNP ou NPN e, opcionalmente, unha saída analóxica de 4-20 mA ou unha saída de pulsos para a súa integración en sistemas de automatización e control.

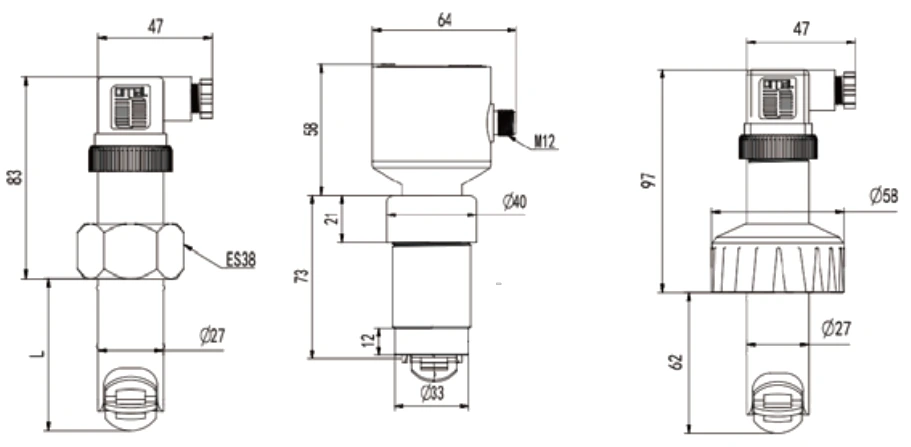

Móntase mediante inserción nunha base soldada á tubaxe (orificio de 33 mm de diámetro), en tubaxes de DN15 a DN600, cunha carcasa IP65 para protección contra po e chorros de auga. O corpo está fabricado en aceiro inoxidable 304, PP, CPVC, PVDF ou PTFE, cunha xunta tórica de FPM/EPDM, rotor de PVDF e eixe de ZrO2.2. Dispoñible en guemisa.es.
- Tubos de DN15 a DN600 (1/2″ a 24″).
- Caudal ata 6 m/s: de 0,19 a 3,82 m³/h en DN15 e de 76,34 a 1526,81 m³/h en DN300, segundo a táboa do fabricante.
- Repetibilidade e linealidade de ±3 % da parte inferior da escala.
- Corpo dentro Acero inoxidable 304, PP, CPVC, PVDF ou PTFE, Axunta tórica de FPM/EPDM e eixe de ZrO2.
Preguntas técnicas frecuentes
Que caudal mide o SPR-001 segundo o diámetro da tubaxe?
Con velocidades de 0,3 a 6 m/s, o fabricante indica caudais de 0,53 a 10,6 m³/h en DN25, de 2,12 a 42,41 m³/h en DN50, de 8,48 a 169,65 m³/h en DN100 e de 76,34 a 1526,81 m³/h en DN300. Para outros diámetros, entre DN15 e DN600, débese indicar o DN exacto no pedido.
Que saídas ten o SPR-001?
Dúas saídas de conmutación, PNP ou NPN, con limiares de fluxo alto e baixo configurables. Dependendo do código de sinal, engádese unha saída analóxica de 4-20 mA (código 2) ou unha saída de pulsos (código 3). No código de saída, M corresponde a unha saída de pulsos.
Como se instala o SPR-001 na tubaxe?
Soldarase unha base nun orificio de 33 mm de diámetro, coas ranuras de soldadura paralelas ao tubo; a posición óptima é coa base enrasada coa parede interior. Despois insírese o sensor, aliñando a posición da baioneta.
Propiedades
| Característica | Especificación |
|---|---|
| Extensión | |
| Principio de medición | Rotor de palas con detección de efecto Hall |
| Diámetro do tubo | DN15 … DN600 (1/2″ … 24″) |
| Caudal | 0,15 … 6 m/s Segundo os datos técnicos; 0,3 … 6 m/s segundo a táboa de caudais (confirmar con Guemisa antes de realizar o pedido) |
| Caudal en DN300 | 76,34 … 1526,81 m³/h a 0,3 … 6 m/s |
| Repetibilidade / linealidade | ±3 % da parte inferior da escala |
| Eléctrico | |
| Alimentación | 12 … 24 V CC Segundo os datos técnicos; 12 … 30 V CC segundo o esquema eléctrico (confirmar con Guemisa antes de facer o pedido) |
| Saídas | Dúas saídas de conmutación PNP ou NPN; saída opcional de 4-20 mA ou de pulsos |
| Alarmas | Limiares de fluxo alto e baixo configurables |
| Indicación local | Con pantalla (A) ou sen pantalla (B) |
| Materiais e medio ambiente | |
| Grao de protección | IP65 |
| Presión / temperatura | Corpo de PP: 12,5 bar a 25 °C, 1,7 bar a 90 °C · Corpo de PVDF: 14,0 bar a 25 °C, 1,7 bar a 100 °C (as etiquetas orixinais do material das mesturas: confirmar con Guemisa antes de facer o pedido) |
| Corpo do sensor | PVDF; opcións: aceiro inoxidable 304, PP, CPVC, PTFE |
| Axunta tórica | FPM / EPDM |
| Rotor | PVDF |
| Rodamento / eixo | ZrO₂ (cerámica) |
