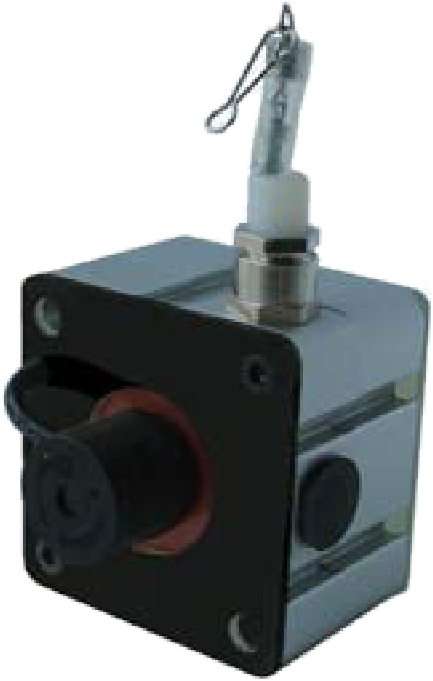

Transductor Lineal por Cable F6A
- Manufacturer: ELCIS Encoder
- Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers
El transductor lineal por cable F6A de ELCIS mide desplazamientos lineales de 0 a 1500 mm, con salida potenciométrica de 1 kΩ. Fabricación patentada.
El potenciómetro (W) tiene resolución infinita, coeficiente térmico de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Hilo de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP50 en el potenciómetro e IP54 en la mecánica; la salida depende de la conexión. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S). Conexión por cable de 1 m (CV), con longitudes de 1 a 5 m (01 a 05), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Opciones: enganche de muelle (mosquetón) con polea (G), fijación magnética (M) y opción personalizada (X). Disponible en guemisa.es.
- Carrera de 0 a 1500 mm (valores preferentes 750 mm and 1500 mm), con hilo de acero inoxidable de Ø 0,51 mm.
- Exit potenciométrica de 1 kΩ with infinite resolution.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.
- Fixation N (sin escuadra) o TO, D and S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP50 en el potenciómetro e IP54 en la mecánica.
Technical Frequently Asked Questions
¿Qué tipo de salida ofrece el transductor F6A?
Ofrece salida potenciométrica de 1 kΩ (W) con resolución infinita y rango útil del divisor del 3 % al 97 %.
¿Cuáles son las carreras disponibles?
La carrera es de 0 a 1500 mm; los valores preferentes son 750 mm (075) y 1500 mm (150).
¿Qué opciones de fijación mecánica incorpora?

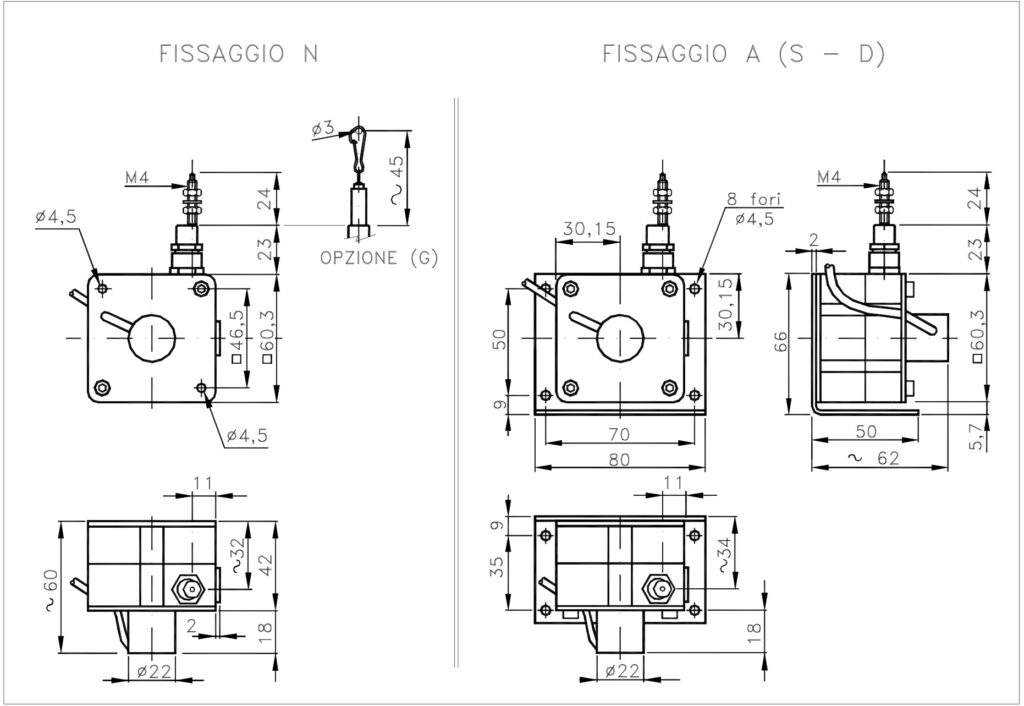

Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S).
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Carrera nominal | 0 ÷ 1500 mm (valores preferentes 750 y 1500 mm) |
| Cable length | 1 m (estándar), 2, 3, 4 y 5 m |
| Weight | 370 g |
| Hilo y carcasa | Hilo de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Electric | |
| Output electronics | Potenciómetro 1 kΩ (W) |
| Resolution | Infinite |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protection and environment | |
| Velocidad máx. de lectura | 1 m/s |
| Degree of protection | Potenciómetro: IP50 · Mecánica: IP54 · Salida: según conexión |
| Impact/vibration resistance | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Other features | |
| Fuerzas sobre el hilo | Extracción <4,5 N · Retracción <3,5 N |
| Potentiometer | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
