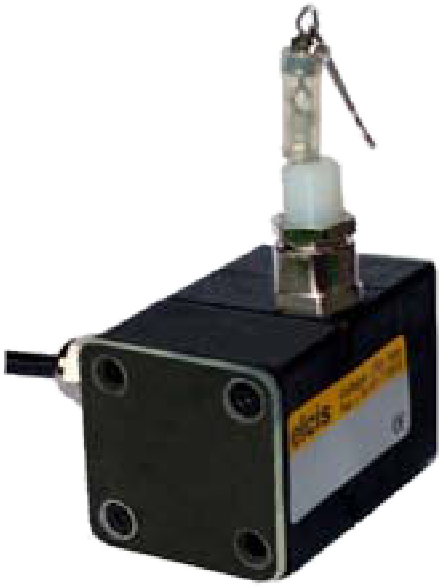

Transductor Lineal por Cable F3C
- Manufacturer: ELCIS Encoder
- Category: Displacement, SENSORS, Linear Cable Transducer, Linear Transducers
El transductor lineal por cable F3C de ELCIS mide desplazamientos lineales de 0 a 750 mm. Fabricación patentada.
Salida de potenciómetro de 1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7) o de 0÷5 V (8), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita, coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de plástico reforzado con fibra de vidrio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetro y mecánica; la salida depende de la conexión. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector CQ2 de 4 contactos (IP66), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Nominal careers of 200 mm, 500 mm and 750 mm, with stainless steel cable Ø 0.51 mm.
- Departures 1 kΩ potentiometer, 4÷20 mA, 0-10 V and 0-5 V, with power supply 5, 12 or 24 Vcc ±5 % according to electronics.
- Extraction force <4.5 N and retraction <3.5 N.

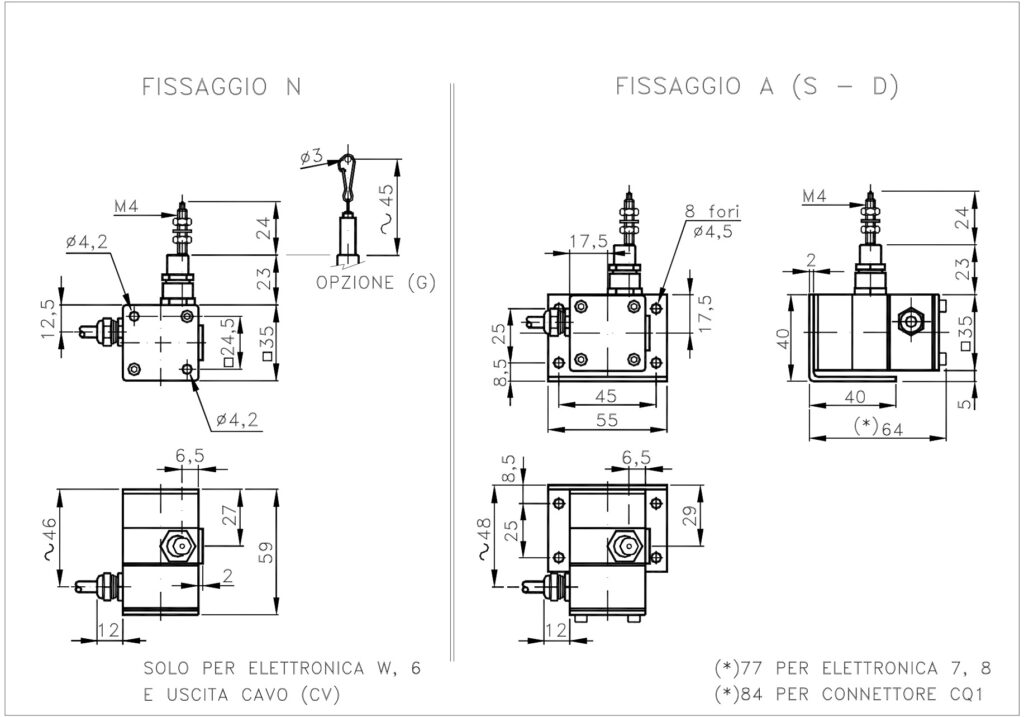

- Fixation N (without a set square) or TO, D and S (with square and upper thread exit, right or left); options G (spring hitch with pulley) and M (magnetic fixation).
- Connection cable 1 to 5 m or connector at the end of the cable; IP54 in potentiometer and mechanics.
Technical Frequently Asked Questions
¿Qué tipos de salida ofrece el transductor F3C?
Ofrece potenciómetro de 1 kΩ (W) y salidas de 4÷20 mA (6, solo con alimentación 24 V ±5 %), 0÷10 V (7) y 0÷5 V (8).
What are the available nominal career paths?
Los valores preferentes son 200 mm (020), 500 mm (050), 750 mm (075).
What mechanical mounting options does it include?
Puede instalarse sin escuadra (fijación N, solo con electrónica W o 6) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle con polea (G) y fijación magnética (M).
Properties
| Feature | Specification |
|---|---|
| Mechanics | |
| Nominal stroke | 0 ÷ 750 mm (200, 500 y 750 mm) |
| Cable length | 1 m (standard), 2, 3, 4 and 5 m |
| Weight | 175 g |
| Cable and housing | Cable de acero inoxidable Ø 0,51 mm · carcasa de plástico reforzado con fibra de vidrio |
| Electric | |
| Output electronics | 1 kΩ potentiometer (W) · 4÷20 mA · 0÷10 V · 0÷5 V |
| Feeding | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % (según la electrónica) |
| Resolution | Infinite |
| Linearity / maximum repeatability. | ±0.25 % fs / ±0.15 % fs (customizable upon request) |
| Protection and environment | |
| Maximum reading speed | 1 m/s |
| Degree of protection | Potentiometer: IP54 · Mecánica: IP54 · Salida: según conexión |
| Impact/vibration resistance | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Operating/storage temperature | -20 ÷ +80 °C / -30 ÷ +80 °C (customizable upon request) |
| Other features | |
| Forces on the cable | Extraction <4.5 N • Retraction <3.5 N |
| Potentiometer | Thermal coefficient ±100 ppm/°C • Useful range of the voltage divider ~3 % ÷ 97 % |
