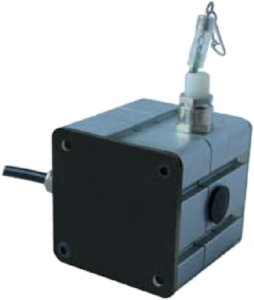

Transductor Lineal por Cable F3C
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals
El transductor lineal por cable F3C de ELCIS mide desplazamientos lineales de 0 a 750 mm. Fabricación patentada.
Salida de potenciómetro de 1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7) o de 0÷5 V (8), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita, coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de plástico reforzado con fibra de vidrio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetro y mecánica; la salida depende de la conexión. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector CQ2 de 4 contactos (IP66), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Carreras nominales de 200 mm, 500 mm i 750 mm, con cable de acero inoxidable de Ø 0,51 mm.
- Sortides potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V i 0÷5 V, amb alimentació de 5, 12 o 24 Vcc ±5 % según la electrónica.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.
- Fixació N (sin escuadra) o A, D i S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP54 en potenciómetro y mecánica.
Preguntes Freqüents Tècniques
¿Qué tipos de salida ofrece el transductor F3C?
Ofrece potenciómetro de 1 kΩ (W) y salidas de 4÷20 mA (6, solo con alimentación 24 V ±5 %), 0÷10 V (7) y 0÷5 V (8).
¿Cuáles son las carreras nominales disponibles?
Los valores preferentes son 200 mm (020), 500 mm (050), 750 mm (075).
¿Qué opciones de montaje mecánico incorpora?
Puede instalarse sin escuadra (fijación N, solo con electrónica W o 6) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle con polea (G) y fijación magnética (M).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carrera nominal | 0 ÷ 750 mm (200, 500 y 750 mm) |
| Longitud de cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Pes | 175 g |
| Cable y carcasa | Cable de acero inoxidable Ø 0,51 mm · carcasa de plástico reforzado con fibra de vidrio |
| Elèctrica | |
| Electrònica de sortida | Potenciómetro 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V |
| Alimentació | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % (según la electrónica) |
| Resolució | Infinita |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protecció i entorn | |
| Velocitat màx. de lectura | 1 m/s |
| Grau de protecció | Potenciómetro: IP54 · Mecánica: IP54 · Salida: según conexión |
| Resistència a impactes / vibració | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de treball/emmagatzematge | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Altres característiques | |
| Fuerzas sobre el cable | Extracción <4,5 N · Retracción <3,5 N |
| Potenciòmetre | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
Altres productes
