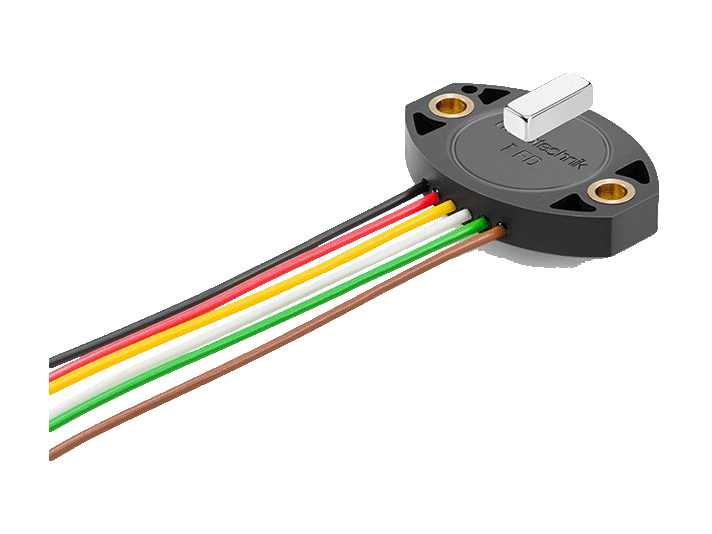

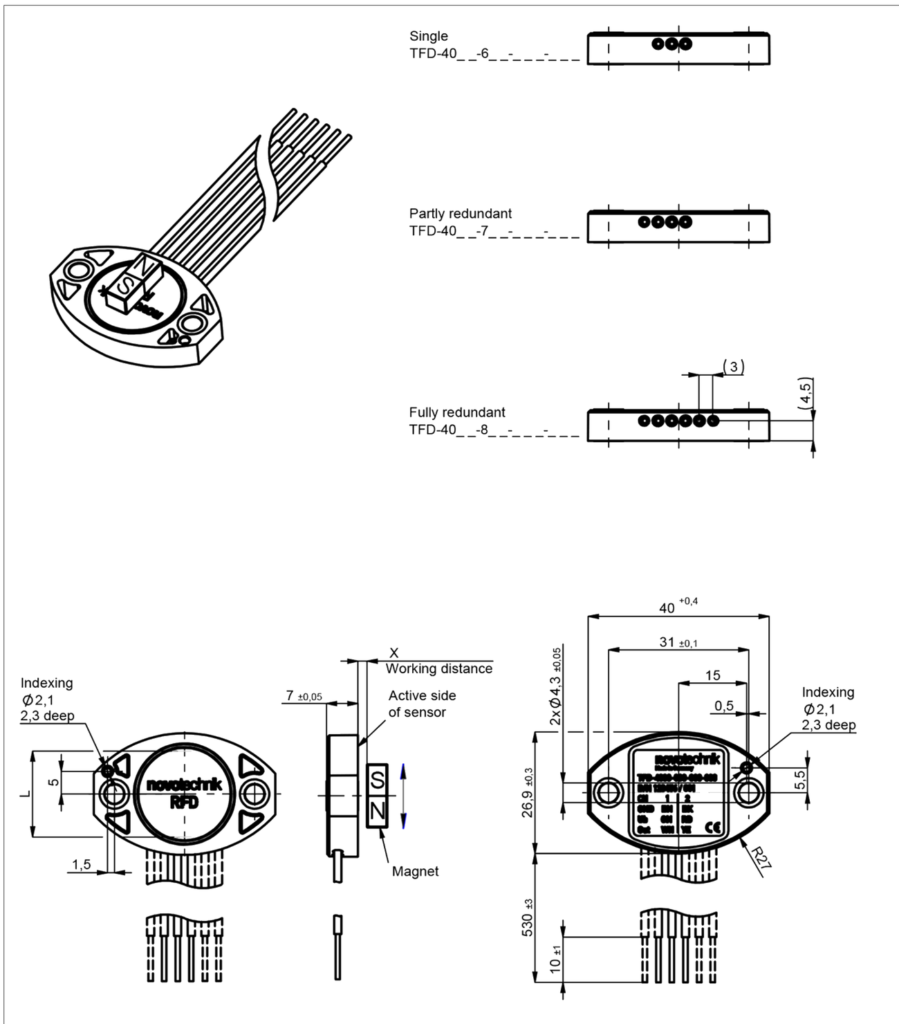

Transductor Hall sin contacto de carrera corta TFD-4000
- Manufacturer: Novotechnik
- Category: Displacement, SENSORS, Linear Transducers
Transductor Hall sin contacto TFD-4000 de Novotechnik. Tecnología NOVOHALL, sin contacto.
El sensor determina la posición con una tecnología magnética sin contacto. Un imán o marcador de posición magnético independiente va fijado al elemento móvil que se quiere medir; el sensor mide la orientación del campo magnético y entrega como señal de salida una tensión analógica que representa la carrera. Es adecuado para rangos de medida de 0 … 5 a 0 … 50 mm. La carcasa es de plástico resistente a la temperatura. El sensor está sellado y no es sensible al polvo, a la suciedad ni a la humedad. El diseño en dos piezas, sensor y marcador de posición magnético, da flexibilidad de montaje.
Puntos clave
- Tecnología Hall sin contacto
- Diseño en dos piezas, desacopladas mecánicamente
- Protección IP67, IP68, IP69
- Resolución de hasta 12 bits
- Sin desgaste
Technical Frequently Asked Questions
¿Qué se puede conectar al transductor Hall sin contacto TFD-4000?
Se le pueden conectar posicionadores (imanes y cursores) para sensores lineales de Novotechnik.
¿Cómo se pide el transductor Hall sin contacto TFD-4000?
El código de pedido tiene 7 casillas: versión mecánica, canales, rango (mm), alimentación, señal, característica y conexión. Por ejemplo, TFD-4021-614-211-401 (Art. 400104212) es un canal, 0 … 8 mm hasta 0 … 14 mm, 5 VDC, ratiométrica 5 … 95 %, característica ascendente y 3 hilos de 0,5 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor Hall sin contacto TFD-4000?
Temperatura de trabajo: -40 … +125 °C. Protección: IP67 / IP68 / IP69.
Properties
| Feature | Specification |
|---|---|
| Description | |
| Housing | Plástico PBT GF resistente a la temperatura, con casquillos de latón |
| Mounting | 2 tornillos de cabeza cilíndrica M4x14 (incluidos) |
| Par de apriete de la fijación | 250 ± 50 Ncm |
| Electrical connection | Hilos de 0,5 mm² (AWG 20), PVC |
| Masa (sin conexión) | aprox. 10 g |
| Bajo pedido | Otros rangos de 0 … 5 mm hasta 0 … 50 mm, otras características de salida, otras longitudes de hilo y conectores montados |
| Datos eléctricos | |
| Exit sign | ratiométrica a la tensión de alimentación Ub |
| Margen de la señal de salida | 5 … 95 % (0,25 … 4,75 V) en el rango eléctrico (cota L) |
| Carga | ≥ 10 kΩ |
| Número de canales | 1 / 2 |
| Update frequency | típ. 2,5 kHz |
| Resolution | 12 bits |
| Repeatability | ≤ ±0.1 % FS |
| Hysteresis | ≤ ±0.1 % FS |
| Error de temperatura | ±0.5 % FS |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 15 mA (típ. 8 mA, bajo pedido) |
| Reverse polarity protection | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (todas las salidas frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Environmental conditions | |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 / IP68 / IP69 |
| Working temperature | -40 … +125 °C |
| Life | Mecánicamente ilimitada |
| Seguridad funcional | El sensor no es adecuado para aplicaciones relacionadas con la seguridad |
| MTTF (IEC 60050), un canal | 9926 años |
| MTTF (IEC 60050), parcialmente redundante, por canal | 4441 años |
| MTTF (IEC 60050), totalmente redundante, por canal | 4512 años |
| Electromagnetic compatibility | |
| ISO 10605 ESD (manipulación) | 8 kV |
| ISO 10605 ESD (componente) | 15 kV |
| ISO 11452-2 Campos de HF radiados | 200 V/m |
| ISO 11452-5 Campos de HF radiados, stripline | 200 V/m |
| CISPR 25 Emisión radiada | Nivel 5 |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos de HF) | 10 V ef. |
| EN 61000-4-8 Campos magnéticos | 30 A/m |
| Reference | Configuration |
|---|---|
| TFD-4021-614-211-401TFD4021614211401 | Art. 400104212 · Rango: 0 … 8 hasta 0 … 14 mm · Canales: Un canal |
| TFD-4021-624-211-401TFD4021624211401 | Art. 400104213 · Rango: 0 … 15 hasta 0 … 24 mm · Canales: Un canal |
| TFD-4021-714-213-411TFD4021714213411 | Art. 400104217 · Rango: 0 … 8 hasta 0 … 14 mm · Canales: Parcialmente redundante |
| TFD-4021-724-213-411TFD4021724213411 | Art. 400104218 · Rango: 0 … 15 hasta 0 … 24 mm · Canales: Parcialmente redundante |
| TFD-4021-814-214-421TFD4021814214421 | Art. 400104221 · Rango: 0 … 8 hasta 0 … 14 mm · Canales: Totalmente redundante |
| TFD-4021-824-214-421TFD4021824214421 | Art. 400104222 · Rango: 0 … 15 hasta 0 … 24 mm · Canales: Totalmente redundante |
