Sensor de Desplazamiento Eddy Current MTN/EP200
- Manufacturer: Monitran
- Category: Displacement, Eddy Current, SENSORS
La supervisión de la posición relativa y la vibración en maquinaria rotativa de tamaño medio requiere sensores que ofrezcan un margen de medida suficiente para compensar huelgos operativos sin perder sensibilidad. El MTN/EP200 resuelve este reto proporcionando una medida de desplazamiento sin contacto de alta fiabilidad, ideal para monitorizar la integridad de ejes en bombas multietapa y compresores donde un rango de medida de 5 mm es el estándar técnico óptimo.
Gracias a su tecnología de corrientes de Foucault, este sensor entrega una sensibilidad nominal de 3.6 mV/µm con una linealidad excelente del 1%. Su arquitectura electrónica permite capturar datos desde DC (posición estática del eje) hasta frecuencias dinámicas de 10 kHz, lo que facilita el diagnóstico de órbitas de eje, excentricidades y vibraciones radiales en tiempo real. Al no existir contacto físico, el sensor elimina el riesgo de desgaste mecánico y asegura una vida útil prolongada incluso en operaciones continuas 24/7.

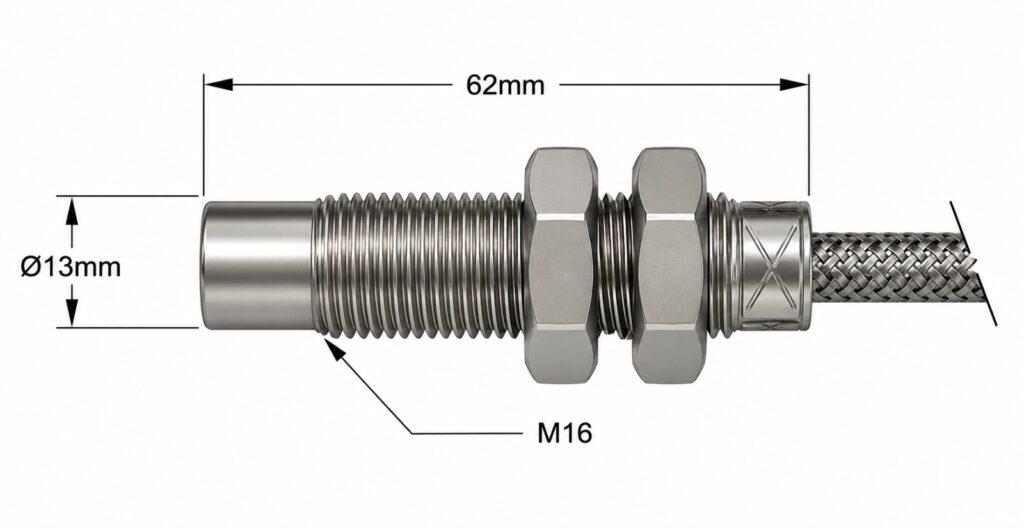

El diseño mecánico del MTN/EP200 destaca por su robustez, con un cuerpo de acero inoxidable de 13 mm de diámetro y rosca M16. Su cabezal de Peek garantiza una estabilidad dieléctrica superior en presencia de aceites y vapores industriales, soportando temperaturas en la sonda de hasta 180°C. El sistema se completa con cables de baja impedancia RG179 aislados en PTFE, asegurando una transmisión de señal exenta de ruido hacia los drivers de la serie MTN/ECPD instalados en armarios de control.
- Rango lineal versátil de 0 a 5 mm para aplicaciones generales.
- Resistencia ambiental extrema con operación hasta 180°C en el sensor.
- Cuerpo industrial compacto M16 para instalaciones en espacios reducidos.
- Detección de alta velocidad hasta 10 kHz para análisis dinámico.
Preguntas Frecuentes Técnicas
1. ¿Por qué elegir el rango de 5 mm frente a otros modelos?
El MTN/EP200 ofrece el mejor compromiso entre resolución y rango para la mayoría de bombas y ventiladores industriales. Sus 5 mm de recorrido permiten una instalación más sencilla (mayor margen de ajuste de gap) que los modelos de 2 mm, manteniendo una sensibilidad superior (3.6 mV/µm) a los modelos de gran alcance.
2. ¿Qué ocurre si la temperatura supera los 150°C?
Aunque el sensor opera hasta los 180°C, su sensibilidad térmica es inferior al 5% incluso a 150°C. Esto garantiza que la medida de desplazamiento sea extremadamente estable frente a las variaciones de temperatura habituales en los arranques y paradas de turbinas térmicas.
3. ¿Es compatible con cualquier material de eje?
La calibración estándar se realiza sobre acero AISI 4140. Si el eje de la máquina es de un material diferente (como acero inoxidable serie 300), la sensibilidad de 3.6 mV/µm se verá afectada. En estos casos, es necesario recalibrar el driver asociado para asegurar la precisión de la medida de desplazamiento.
Properties
| Feature | Technical Specification |
| Tipo de Dispositivo | Sensor de Desplazamiento sin Contacto |
| Measurement Technology | Corrientes de Foucault (Eddy Current) |
| Rango Lineal de Medida | 0 a 5 mm |
| Nominal Sensitivity | 3.6 mV/µm |
| Linealidad de la Medida | 1% (Nominal) |
| Frequency Response | DC hasta 10 kHz |
| Nutritional Requirements | -24V DC (Vía Driver MTN/ECPD) |
| Temperatura de la Sonda | -30 °C hasta +180 °C |
| Material del Cabezal | Peek (Termoplástico de alta ingeniería) |
| Material del Cuerpo | Acero Inoxidable |

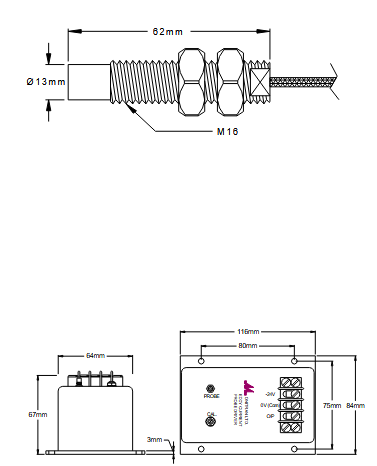

| Rosca de Montaje | M16 x 1.5mm |
| Diámetro del Cuerpo | 13 mm |
| Longitud Total Sonda | 62 mm (Incluyendo punta) |
| Longitud de Cable Máxima | 9 metros (Cable RG179 PTFE) |
| Material de Calibración | Acero grado AISI 4140 |
