Produal RTX | Transmisor de ambiente HVAC
- Manufacturer: Produal
- Category: SENSORS, Gas Sensors, Humidity Sensors, Temperature sensors

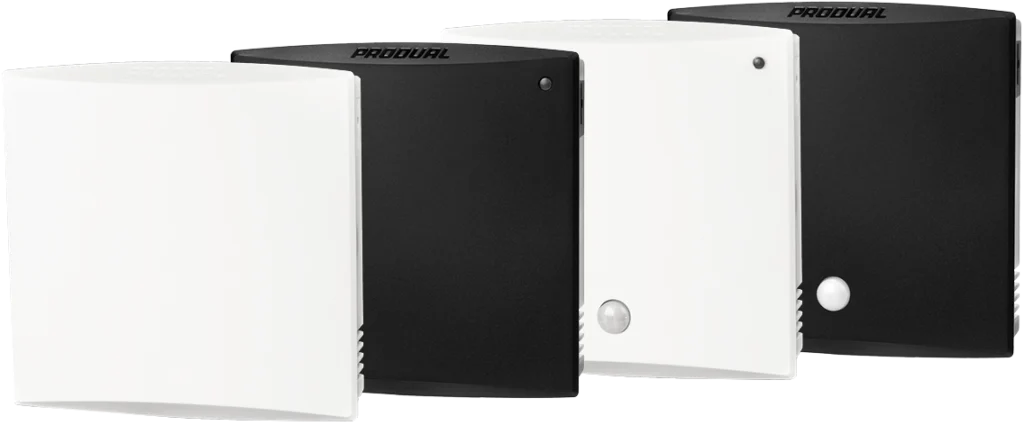

La monitorización precisa de la temperatura, la humedad, el CO₂ y la calidad del aire interior es fundamental en edificios inteligentes, oficinas, hospitales, hoteles, centros educativos y sistemas de climatización modernos. El transmisor de ambiente RTX de Produal está diseñado para centralizar estas mediciones en un único equipo, facilitando la supervisión y el control de sistemas HVAC/R, BMS y automatización de edificios.
Según la versión seleccionada, el equipo puede medir temperatura, humedad relativa, concentración de CO₂, compuestos orgánicos volátiles (COV) y presencia mediante sensor PIR. Gracias a su precisión de hasta ±0,3 ºC en temperatura, permite mejorar la regulación térmica, optimizar el confort interior y aportar datos fiables para la gestión energética del edificio.
El RTX no se limita a medir variables ambientales. Incorpora un controlador P/PI integrado capaz de actuar sobre calefacción, refrigeración, ventilación, humidificación y deshumidificación. La salida de control puede trabajar en función de una única variable o mediante selección máxima, priorizando automáticamente la variable ambiental que genera la mayor demanda de control, ya sea temperatura, humedad, CO₂ o COV.

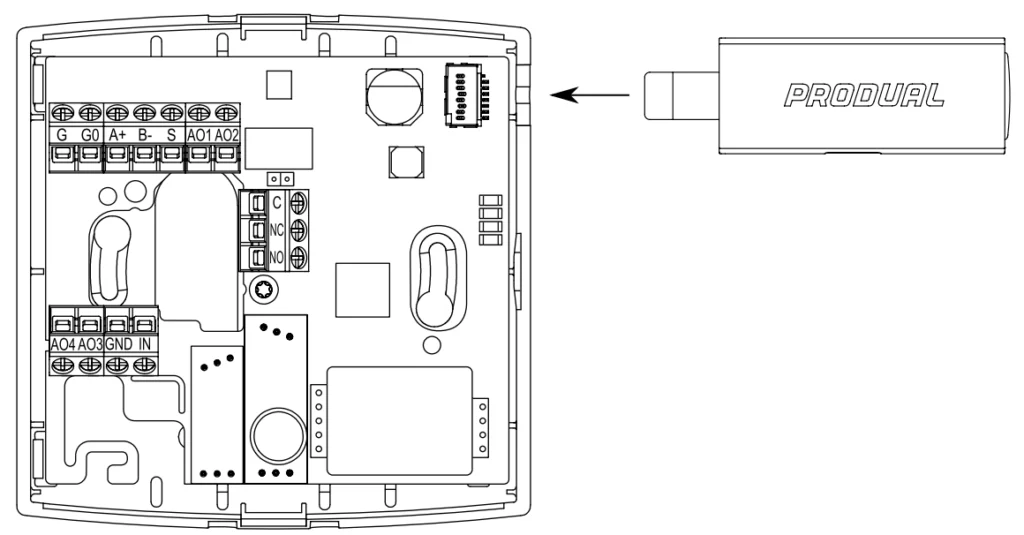

Para facilitar la integración en instalaciones nuevas o existentes, dispone de una entrada multifunción compatible con sensores PT1000, NTC10, señales digitales, resistivas y 0-10 V, además de hasta cuatro salidas configurables de 0-10 V, versiones con salida de relé y comunicación Modbus RTU either BACnet MS/TP sobre RS-485. Esto permite conectarlo directamente a autómatas, controladores HVAC, unidades VAV y sistemas de gestión técnica centralizada.
Los modelos con humedad relativa incorporan además funciones avanzadas como cálculo de punto de rocío y alarma de condensación, especialmente útiles en instalaciones de climatización, conductos de aire, tuberías de agua fría y superficies donde debe evitarse la formación de condensación.
La configuración se realiza mediante la aplicación MyProdual y el adaptador MyTool Connect, reduciendo los tiempos de puesta en marcha y facilitando el ajuste de mediciones, salidas, alarmas, comunicación y funciones de control.
Aplicaciones del transmisor de ambiente RTX
El Produal RTX se utiliza habitualmente en sistemas HVAC/R, edificios inteligentes, oficinas, hospitales, hoteles, centros educativos, laboratorios, unidades VAV, salas técnicas y sistemas BMS donde se requiere la monitorización continua de temperatura, humedad relativa, CO₂, compuestos orgánicos volátiles (COV) y presencia de ocupantes.
Properties
| Propiedad | Worth |
|---|---|
| Manufacturer | Produal |
| Model | RTX |
| Tipo de equipo | Transmisor de ambiente para HVAC, BMS y automatización de edificios |
| Variables disponibles | Temperatura, humedad relativa, CO₂, COV y detección de presencia PIR según versión |
| Applications | Climatización, ventilación, calidad de aire interior, unidades VAV, edificios técnicos, oficinas, hospitales, hoteles y centros educativos |
| Feeding | 24 V CA (22…26 V) / 24 V CC (22…39 V), < 3,2 VA |
| Temperature range | 0…50 ºC |
| Precisión de temperatura | ±0,3 ºC a 20…25 ºC; ±0,5 ºC en modelos -VOC y -R |
| Constante de tiempo de temperatura | Ajustable, superior a 1 minuto |
| Rango de humedad relativa | 0…100 %HR en modelos -RH |
| Precisión de humedad | Típ. ±2 %HR a 20…25 ºC; máx. ±3 %HR |
| Rango de CO₂ | 0…5000 ppm en modelos -CO2 |
| Precisión de CO₂ | Típ. ±40 ppm + 2 % de la lectura; máx. ±50 ppm + 2 % de la lectura con calibración ABC |
| Medición COV | CO₂ equivalente 400…2000 ppm, COVT 0…65000 ppb, COVT 0…32767 µg/m³ e índice CAI 1…5 |
| Precisión COV | Típ. <12 % de la lectura; máx. <18 % |
| Detección de presencia | Sensor PIR hasta 5 m con ángulo de ±35º en modelos -PIR |
| Entrada multifunción | Digital, resistencia, 0…10 V CC, NTC 10, PT1000 o sensor de temperatura universal |
| Salidas multifunción | Hasta 4 salidas configurables de 0…10 V CC, < 2 mA |
| Funciones de las salidas | Salida de medición analógica, salida de control analógico, salida digital de dos estados, reenvío de señal de entrada o control mediante bus |
| Precisión de salida | ±0,1 % de la escala completa |
| Salida de relé | Conmutación 24 V CA/CC, 1 A resistivo en modelos -R |
| Controlador integrado | P/PI configurable |
| Funciones de control | Calefacción, refrigeración, ventilación, humidificación y deshumidificación |
| Control por selección máxima | Sí, permite controlar la salida según la variable que demande mayor señal de control |
| Alarma de condensación | Sí, en modelos -RH mediante cálculo de punto de rocío |
| Comunicación Modbus | Modbus RTU sobre RS-485 en modelos -MOD |
| Comunicación BACnet | BACnet MS/TP sobre RS-485 en modelos -BAC |
| Velocidad de bus Modbus | 9600, 14400, 19200, 38400, 56000, 57600, 76800 o 115200 bit/s |
| Velocidad de bus BACnet | 9600, 14400, 19200, 38400, 57600, 76800 o 115200 bit/s |
| Paridad | Ninguna, impar o par |
| Bits de parada | 1 o 2 |
| Carga de unidad RS-485 | 1/8 UL |
| Configuration | Aplicación MyProdual con dongle MyTool Connect; ajustes básicos por bus en versiones -MOD y -BAC |
| Indicador luminoso | Disponible en modelos -L; configurable para medición, estado de contacto, control o tráfico de bus |
| Terminales | Terminales de tornillo inclinados para hilos de 0,2…2,5 mm² |
| Par de apriete | 0,4 Nm |
| Categoría de equipo | III según IEC 60664-1 |
| Operating conditions | 0…60 ºC, 0…95 %HR sin condensación |
| Condiciones de almacenamiento | 10…35 ºC, 20…60 %HR sin condensación |
| Degree of protection | IP30 |
| Housing material | Plástico ABS |
| Mounting | Superficie de pared o caja empotrada con distancia entre orificios de 60 mm |
| Altura de instalación recomendada | 150…180 cm |
| Dimensions | 97 x 97 x 27 mm; modelos -PIR: 97 x 97 x 29 mm |
| Garantía | 5 años |
