Sensor de distância a laser Dimetix DBN-50-050

Preço acessível Solicite um orçamento
O sensor a laser industrial Dimetix DBN-50-050 é utilizado para medição de distância e posição em superfícies naturais, com alcance de até aproximadamente 50 m, precisão típica de ±5,0 mm a 2σ (±2,5 mm a 1σ), frequência de até 10 Hz e saída analógica de 0/4-20 mA.

Dimetrix DBN-50-050 é um Sensor de distância a laser industrial para medição sem contato de 0,05 m a aproximadamente 50 m. em superfícies naturais.

Seu alcance permite seu uso tanto em curtas distâncias quanto em aplicações que abrangem várias dezenas de metros. Oferece precisão típica. ±5,0 mm @2σ, repetibilidade típica de ±1,8 mm @2σ e uma frequência de medição de até 10 Hz.

O DBN-50-050 é uma alternativa particularmente interessante quando se necessita de uma medição industrial absoluta, robusta e sem contato, mas a aplicação Não requer ±1 mm, 100/250 Hz ou redes Ethernet industriais.. Tem Saída de 0/4-20 mA, RS-232 e entradas/saídas digitais programáveis..

1. Quando escolher o DBN-50-050?

O DBN-50-050 destina-se a aplicações em que Uma precisão de ±5 mm e uma frequência de 10 Hz são suficientes.. É especialmente indicado para movimentos moderados, controle de posição, nivelamento, separação e sistemas de aviso ou anticolisão.

  • Faixa: 0,05…~50 m em superfícies naturais.
  • Precisão típica: ±5,0 mm a 2σ.
  • Repetibilidade típica: ±1,8 mm a 2σ.
  • Frequência máxima de medição: 10 Hz.
  • Temperatura: -10…+50 °C.
  • Proteção: IP65.
  • Alimentação: 12…30 VCC.

Para aplicações que exigem precisão de ±1 mm, maior velocidade ou RS-485/SSI, o DAE-10-050 é a alternativa de melhor desempenho na faixa de aproximadamente 50 m.

2. Sistemas anticolisão para guindastes e armazéns automatizados

Um aplicativo documentado pela Dimetix utiliza o DBN-50-050 como sensor a laser para prevenção de colisões em guindastes de armazém automatizados..

Nesse tipo de sistema, a distância medida pode ser usada para estabelecer diferentes zonas de ação. Por exemplo, uma distância inicial pode gerar uma ordem para redução de velocidade e uma segunda distância, uma condição de parar.

As saídas digitais programáveis do DBN permitem que esse tipo de lógica seja implementado diretamente ou que a medição seja transmitida para o sistema de controle através da saída analógica ou RS-232.

A ausência de contato mecânico evita problemas associados ao desgaste e permite o monitoramento contínuo da separação entre as partes móveis.

3. Medição de posição, nível, altura e separação

Embora o equipamento meça diretamente uma distância, essa informação pode ser usada para monitorar diversas variáveis industriais:

  • Posição: carrinhos, mecanismos, plataformas e peças móveis.
  • Separação: anticolisão e distância de segurança entre máquinas.
  • Nível: silos, funis ou tanques, quando 10 Hz são suficientes.
  • Altura: material armazenado, mecanismos e referências móveis.
  • Comprimento ou largura: utilizando uma geometria de medição adequada.
  • Presença dimensional: Verificar se um objeto está dentro de uma determinada distância.

O alcance inicial é de apenas 0,05 m, portanto o DBN-50-050 também pode ser usado em aplicações de 1, 2, 5, 10 ou 20 m: os 50 m representam seu alcance máximo aproximado e não uma distância mínima de operação.

4. DBN-50-050 vs DAE-10-050

Ambos os modelos cobrem aproximadamente a mesma área em superfícies naturais, mas destinam-se a requisitos diferentes.

  • DBN-50-050: ±5 mm, 10 Hz, RS-232 e 0/4-20 mA. Adequado para aplicações de baixo custo, movimentos moderados, nivelamento e anticolisão.
  • DAE-10-050: ±1 mm, 100 Hz, RS-232, RS-422/RS-485, SSI e capacidade Ethernet industrial. Adequado para controle dimensional e posicionamento de alta precisão.

Se a aplicação ultrapassar ~50 m, a Série D possui modelos de 150 e 500 m sem alterar o princípio de medição.

5. Saídas, configuração e condições de instalação
  • Saída analógica: Programável de 0/4…20 mA.
  • Interface serial: RS-232.
  • Configuração: USB.
  • Entradas/saídas digitais: 1 entrada, 2 saídas programáveis e 1 saída de erro.
  • Ethernet industrial: Não disponível em DBN-50-050.

A refletividade, a cor e a geometria da superfície, a luz ambiente e as condições atmosféricas podem modificar o alcance efetivo e a estabilidade da medição.

Em instalações externas permanentes, é aconselhável proteger a óptica do sensor contra chuva, neve, sujeira e poluição, mesmo que possua proteção IP65.

GUEMISA Seleção e Suporte Técnico
Podemos validar a distância real, a velocidade de movimento, a superfície alvo, a saída de 4-20 mA, os pontos de comutação e a lógica anticolisão para determinar se o DBN-50-050 é adequado ou se outro modelo da Série D deve ser usado.

Propriedades

ESPECIFICAÇÕES TÉCNICAS DO DIMETIX DBN-50-050
Modelo/referênciaDBN-50-050 (500635)
Variedade em superfícies naturais0,05…~50 m
Gama com película refletoraNão especificado na tarifa de 2026.
Precisão típica a 2σ (95,4 %)±5,0 mm
Precisão típica a 1σ (68,3 %)±2,5 mm
Repetibilidade típica a 2σ / a 1σ±1,8 mm / ±0,9 mm
Frequência máxima de medição10 Hz
Frequência máxima de saída10 Hz
Temperatura operacional-10…+50 °C
saída analógica0/4…20 mA, programável, erro máximo ±0,2 %
InterfacesRS-232 e USB
E/S digital1 entrada digital + 2 saídas programáveis + 1 saída de erro
Ethernet industrial opcionalNão suporta capas opcionais PROFINET / EtherNet/IP / EtherCAT.
Alimentação12…30 VCC (0,15 A a 24 VCC)
LaserVermelho visível, Classe 2
Grau de proteçãoIP65
Dimensões140 × 78 × 48 mm
Peso350 g

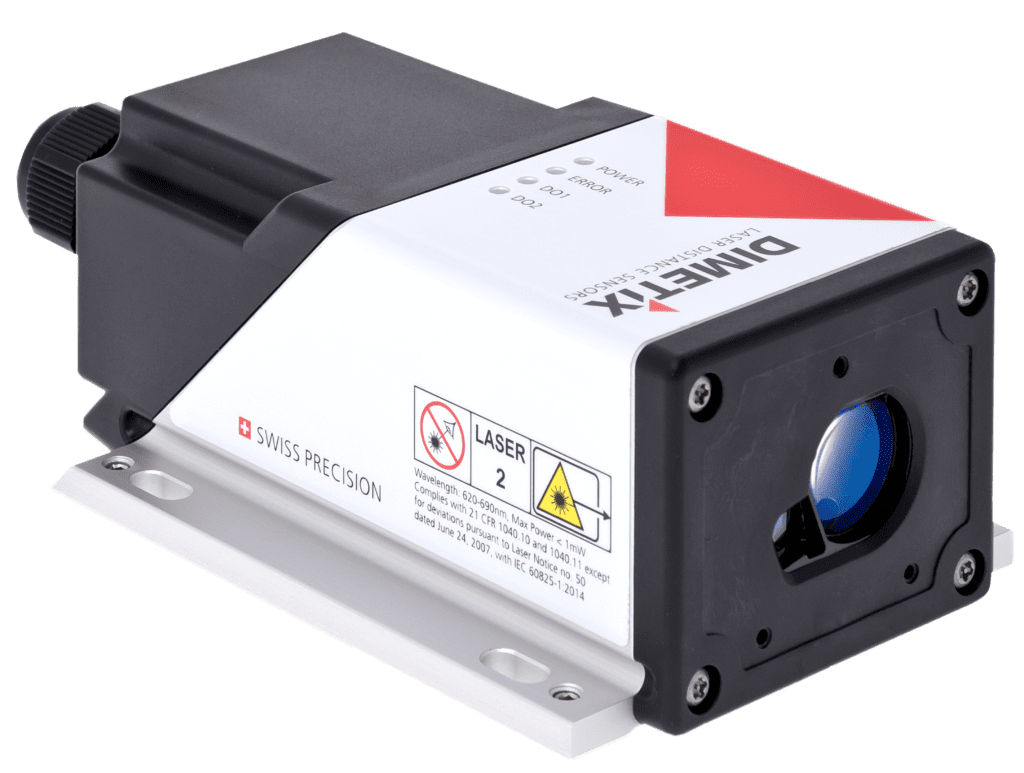

llb02-sensor-de-distância-laser-industrial
Diagrama técnico do sensor a laser
