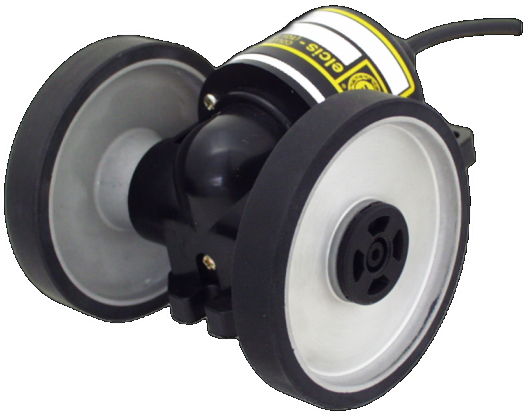

Codificador incremental especial I/79
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental especial, SENSORES

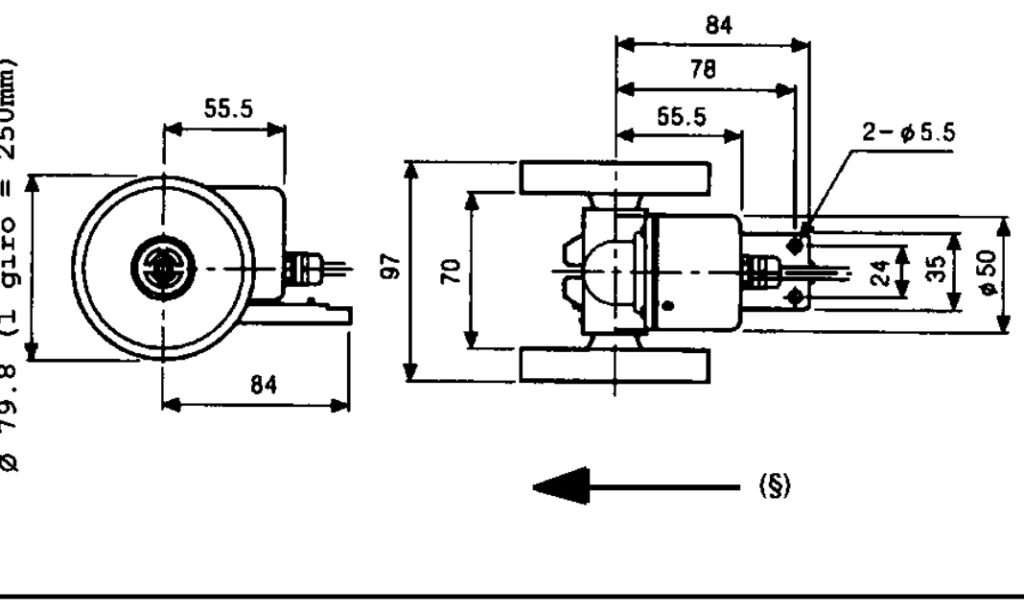

El ELCIS 79 (I/79) es un encoder incremental con 2 ruedas de medición en voladizo y resolución de 1, 10 o 1000 mm por impulso. Para entornos industriales, está especialmente indicado para máquinas de medir y máquinas de corte de chapa metálica y textil. Las ruedas miden Ø79,8 mm (1 giro = 250 mm); la rueda B es de goma lisa. La base es de aluminio y la tapa de acero, con un peso de 500 g y una carga radial/axial máx. de 2 kg. Frecuencia máx. de 180 kHz, electrónicas NPN, NPN colector abierto o push-pull y alimentación de 5 Vcc ±5 % o 12 a 24 Vcc. El grado de protección es IP52 en el lado del eje (estándar) e IP65 en la salida, axial, por cable CVK de 2 m o conector en extremo de cable.
As rodas medem Ø79,8 mm (1 volta = 250 mm); a roda B é feita de borracha lisa. A base é feita de alumínio e a tampa de aço, com um peso de 500 g e uma carga radial/axial máxima de 2 kg.
La resolución se elige en 1, 10 o 1000 mm/impulso, con frecuencia máx. de 180 kHz, electrónicas NPN, NPN colector abierto o push-pull y alimentación de 5 Vcc ±5 % o 12 a 24 Vcc. El grado de protección es IP52 en el lado del eje (estándar) e IP65 en la salida, axial, por cable CVK de 2 m o conector en extremo de cable.
- 2 rodas em balanço: Ø79,8 mm, 1 volta = 250 mm.
- Resolução em mm: 1, 10 ou 1000 mm/pulso.
- Para ambientes industriais: especialmente indicado para máquinas de medir y de corte de chapa metálica y textil.
- Grau de proteção por ladoGrau de proteção IP52 no lado do eixo e IP65 na saída axial.
Perguntas técnicas frequentes
Qual é o diâmetro das rodas do I/79 e qual a distância percorrida por revolução?
Ambas as rodas medem Ø79,8 mm e uma volta equivale a 250 mm. A roda disponível é a B, feita de borracha lisa.
Que resoluções oferece o I/79?
1, 10 ou 1000 mm por pulso, com uma frequência máxima de 180 kHz.
Para quais aplicações o encoder I/79 é adequado?
A ELCIS recomenda especificamente o seu uso em máquinas de medição e máquinas de corte de chapas metálicas e têxteis, definindo-o como adequado para ambientes industriais.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Alumínio (base) y acero (tapa) |
| Peso | 500 g |
| Eixo / rodas | 2 rodas de medição em balanço de Ø 79,8 mm |
| carga axial/radial máxima. | 2 kg |
| Gerando vida | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Alimentação | 5 a 24 Vcc de acordo com o código |
| Resolução (mm/pulsos) | 1, 10 ou 1000 mm/impacto |
| Frequência máxima | 180 kHz |
| Consumo máximo | 60 mA (padrão) / 50 mA (driver de linha) |
| Proteção e meio ambiente | |
| Classificação de proteção IP | IP52 no lado do eixo (estándar); lado de la salida según conexión: IP65 (cable CVK y conector en extremo de cable) (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Velocidade máxima contínua | 5000 rpm (intermitente +30 %) (velocidade intermitente máxima: +30 % da velocidade contínua) |
| Resistência ao impacto | 50 G (11 ms) |
| Resistência à vibração | 12 G (10 a 2000 Hz) |
| Temperatura operacional | -10 °C a +70 °C |
| Temperatura de armazenamento | -30 °C a +85 °C |
| Referência | Configuração |
|---|---|
| I/79-B-1-1224-B-H-CVKI79B11224BHCVK | rueda: B · 1 mm/impulsos · 12 a 24 Vcc · bidireccional · Push-pull · Cable de 2 m (IP65) · salida axial |
| I/79-B-1-5-B-H-CVKI79B15BHCVK | rueda: B · 1 mm/impulsos · 5 Vcc ±5 % · bidireccional · Push-pull · Cable de 2 m (IP65) · salida axial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
