Sensor de ángulo magnético sin contacto RSA-3200 SAE J1939
CAN SAE J1939 | 41,5 x 58 mm máx. | Resolución 14 bits | Eje Ø 6 mm | 12/24 VDC (8 … 34 VDC) | IP67 / IP69K | 1 o 2 canales

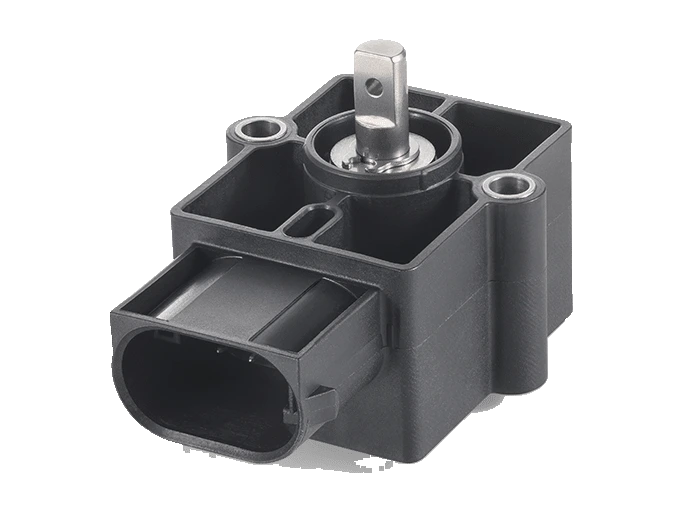

Sensor de ángulo magnético RSA-3200 SAE J1939 de Novotechnik. Sensor de ángulo Hall sin contacto, de 360°, con eje.
Sensor de ángulo Hall sin contacto con eje de acero inoxidable preparado para montar palancas de articulación. Está pensado para trabajar en maquinaria móvil, donde el entorno exterior es muy exigente, y cumple las normas de EMC más estrictas, como los impulsos ISO y los campos de interferencia según ISO 11452. Hay versiones de uno y de varios canales.
Puntos clave
- Tecnología Hall sin contacto, rango eléctrico de 360°
- Clase de protección alta: IP67 (lado del eje), IP69K (carcasa)
- Resolución de 14 bits
- Rango de temperatura de -40 °C a +105 °C
- Versiones de uno y de varios canales
- Para aplicaciones móviles con los máximos requisitos de EMC (impulsos ISO, ISO 11452); supera los requisitos E1
- Apto para el montaje de palancas de articulación
Perguntas técnicas frequentes
¿Qué se puede conectar al sensor de ángulo magnético RSA-3200 SAE J1939?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores MQS EEM-33-34 y EEM-33-24.
¿Cómo se pide el sensor de ángulo magnético RSA-3200 SAE J1939?
El código de pedido tiene 7 casillas: versión mecánica, interfaz digital, resolución, interfaz, parámetros, velocidad y conexión. Por ejemplo, RSA-3201-214-J14-521 es la versión con diseño estándar, interfaz digital, 14 bits, CAN SAE J1939 con 1 posición, 1 velocidad y 1 contador de vueltas (un canal), 250 kBaud y conector AMP MQS macho de 6 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo magnético RSA-3200 SAE J1939?
Temperatura de trabajo: -40 … +105 °C. Protección: IP67 (lado del eje), IP69K (carcasa con electrónica).
Propriedades
| Recurso | Especificação |
|---|---|
| Medida e interfaz | |
| Variables medidas | Posición, velocidad, contador de vueltas |
| Faixa de medição | 360° |
| Rango de medida de velocidad | 0 … 750 rpm |
| Número de canales | 1 / 2 |
| Protocolo | CAN SAE J1939 |
| Parámetros programables | Offset de posición, sentido de contaje, promediado, velocidad de transmisión, modo de transmisión, ciclo de transmisión, dirección de origen, resolución de posición, resolución de velocidad |
| Diagnóstico | Activado (en error, la señal queda fuera del rango plausible) |
| Dirección de origen | 128 … 247 (asignación dinámica de dirección) |
| Velocidade de transmissão | 250, 500 kBaud |
| Frecuencia de actualización (salida) | 1 kHz |
| Resolução | 14 bits |
| Resolución de velocidad | 0,055°/s … 2,2°/s |
| Linearidade | 1 canal: ±0,5 % FS; 2 canales: ±0,85 % FS |
| Repetibilidade | ≤ ±0,1° |
| Histerese | ≤ ±0,1° |
| Error de temperatura | ±0,2 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 12/24 VDC (8 … 34 VDC) |
| Consumo de corriente al conectar | ≤ 50 mA |
| Potencia consumida sin carga | < 0,4 W |
| Protección contra sobretensión | 45 VDC (permanente) |
| Proteção contra inversão de polaridade | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación hasta 40 VDC) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Terminación de bus interna | 120 Ω (opcional) |
| Condições ambientais | |
| Temperatura de trabalho | -40 … +105 °C |
| Velocidad máx. de trabajo | 120 rpm (temporalmente 800 rpm) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 (lado del eje), IP69K (carcasa con electrónica) |
| Umidade de trabalho | 0 … 98 % H.R. (sin condensación) |
| Vida | típ. 30 millones de movimientos (sin palanca) |
| MTTF (IEC 60050) | 843 años (un canal) o 819 años (dos canales, por canal) |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Compatibilidade eletromagnética | |
| ISO 10605 ESD (manipulación/componente) | 8 kV |
| ISO 11452-2 Campos de HF radiados | 100 V/m |
| ISO 11452-4 BCI (inyección de corriente en masa) | 200 mA |
| CISPR 25 Emisión radiada | Nivel 3 |
| ISO 7637-2 Emisiones transitorias | Nivel 4 |
| ISO 7637-2 Impulsos en las líneas de alimentación (1, 2a, 2b, 3a, 3b, 4, 5) | Nivel 4 |
| ISO 7637-3 Impulsos en las líneas de salida (3a, 3b) | Rápidos nivel 2, lentos nivel 4 |
| ISO 16750 Impulsos en las líneas de alimentación | Perfil de arranque: nivel 4 a 12 V / nivel 3 a 24 V |
| Emisión y resistencia | Supera los requisitos E1 |
| Atribuição de conexão | |
| Sinal | Conector 5.. |
| Tensión de alimentación Ub | Pin 1 |
| GND | Pin 2 |
| CAN_H | Pin 3, pin 6 |
| CAN_L | Pin 4, pin 5 |
| Datos mecánicos | |
| Habitação | Plástico PBT-GF resistente a la temperatura, con insertos de acero inoxidable |
| Eixo | Acero inoxidable X10CrNiS18-9 (n.º 1.4305 / AISI 303) |
| Junta | HNBR 70 |
| Fixação | 2 tornillos M4; par de apriete 250 ± 50 Ncm |
| Cojinete y estanqueidad | Casquillo de bronce sinterizado; doble junta tórica, electrónica totalmente encapsulada |
| Visita mecânica | Continuo |
| Carga admisible en el eje (estática), axial y radial | 40 N / 50 N |
| Torque de partida | típ. 1,5 Ncm |
| Peso | aprox. 45 g |
| Conexão elétrica | Conector MQS de 6 polos, código A, contacto estañado según plano AMP-114-18063-126, índice A1 (conector: AMP 1-967616-1) |
| Opción | Significado |
|---|---|
| Ejemplo: RSA-3201-214-J14-521 = diseño estándar, interfaz digital, 14 bits, CAN SAE J1939 con 1 posición, 1 velocidad y 1 contador de vueltas (un canal), 250 kBaud y conector AMP MQS macho de 6 polos. | |
| 1 · Versión mecánica | |
| 3201 | Diseño estándar |

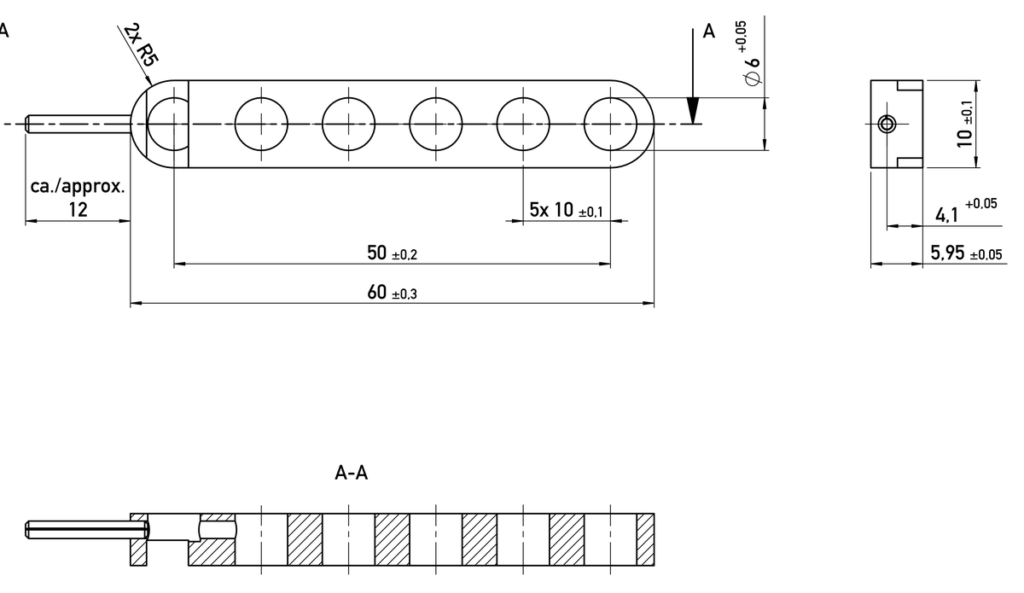

| 3202 | Con palanca Z-RSA-M01 montada |
| 2 · Interfaz | |
| 2 | Interfaz digital |
| 3 · Resolución | |
| 14 | 14 bits |
| 4 · Interfaz de bus | |
| J | CAN SAE J1939 |
| 5 · Parámetros de interfaz | |
| 1 | Un canal: 1x posición, 1x velocidad, 1x contador de vueltas |
| 5 | Un canal: 1x posición, 1x velocidad, 1x contador de vueltas, con terminación de 120 Ω |
| 2 | Dos canales: 2x posición, 2x velocidad |
| 3 | Dos canales: 2x posición, 1x contador de vueltas |
| 6 | Dos canales: 2x posición, 2x velocidad, con terminación de 120 Ω |
| 7 | Dos canales: 2x posición, 1x contador de vueltas, con terminación de 120 Ω |
| 6 · Velocidad de transmisión | |
| 3 | 500 kBaud |
| 4 | 250 kBaud |
| 7 · Conexión eléctrica | |
| 521 | Conector AMP MQS de 6 polos, macho |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
