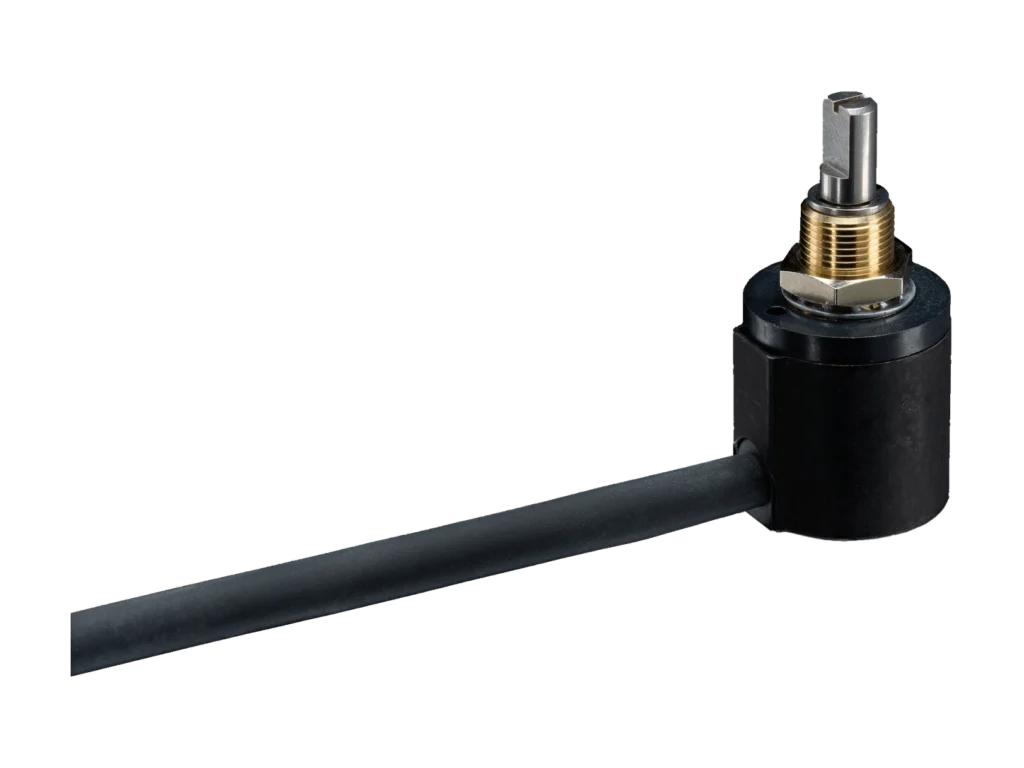

Encoder magnético multivuelta miniatura MZ1-2200 ratiométrico
Encoder magnético MZ1-2200 ratiométrico de Novotechnik. Sensor multivuelta magnético sin contacto, de solo Ø22 mm.
Sensor multivuelta con tecnología GMR (magnetorresistencia gigante) que da valores de posición absolutos, no necesita señales de referencia y no necesita alimentación ni batería de respaldo para detectar las vueltas. Como detecta las vueltas sin alimentación y no pierde la información de posición en un corte de tensión, el MZ1-2200, de solo 22 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética, sin contacto, y detecta posiciones angulares en hasta 44 vueltas con una resolución de hasta 16 bits.
Puntos clave
- Sin contacto, magnético
- Carcasa de Ø22 mm
- Sistema True-Power-On: cuenta las vueltas aunque no tenga alimentación; tecnología no volátil patentada, sin engranajes ni baterías
- Protección IP50 e IP65, electrónica encapsulada
- Otras configuraciones, en hojas de datos independientes
Perguntas técnicas frequentes
¿Qué se puede conectar al encoder magnético MZ1-2200 ratiométrico?
Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder magnético MZ1-2200 ratiométrico?
El código de pedido tiene 6 casillas: versión mecánica, vueltas, ub, parámetros, característica y conexión. Por ejemplo, MZ1-2211-010-211-202 es la versión con casquillo roscado M10 x 0,75 con eje de 6 mm IP65, 10 vueltas (3600°), alimentación 5 VDC, salida 5 … 95 % ratiométrica a Ub, característica creciente en sentido horario y cable de 4 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder magnético MZ1-2200 ratiométrico?
Temperatura de trabajo: -40 … +85 °C; -25 … +85 °C (conector M12). Protección: IP50 / IP65 e IP67 (lado de la carcasa) según versión mecánica.

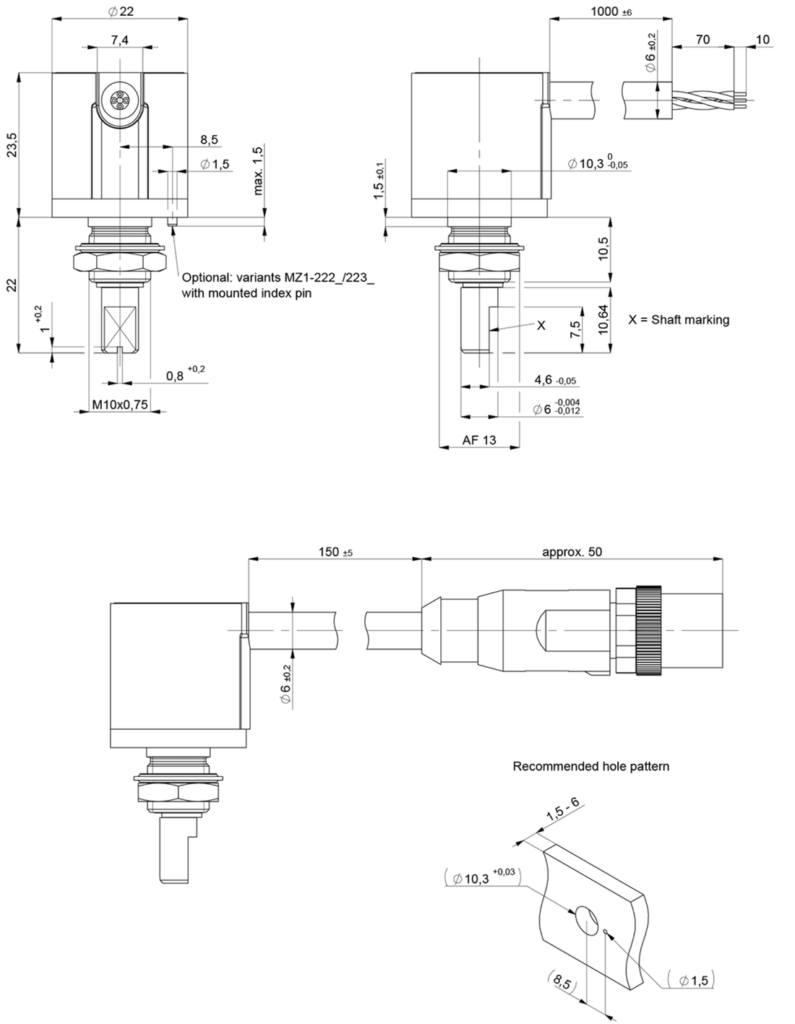

Propriedades
| Recurso | Especificação |
|---|---|
| Materiales y datos mecánicos | |
| Habitação | Plástico PPS resistente a la temperatura |
| Casquillo | CuZn21Si3P |
| Eixo | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Rodamiento | Cojinete de deslizamiento |
| Fixação | Montaje central M10 x 0,75 con contratuerca (incluida en el suministro) |
| Conexão elétrica | Cable 4x 0,5 mm² (AWG 20), TPE, apantallado / conector M12x1 codificación A con cable de L = 0,15 m |
| Visita mecânica | Continuo |
| Carga admisible en el eje, estática o dinámica | 1 N (axial / radial) |
| Torque de partida | típ. ≤ 3 Ncm |
| Velocidad máx. de trabajo | 500 rpm |
| Peso (sin conexión) | aprox. 30 g |
| Medida y señal de salida | |
| sinal de saída | Ratiométrica a la tensión de alimentación Ub: 5 … 95 % (0,25 … 4,75 V) o 10 … 90 % (0,5 … 4,5 V) |
| Carga | ≥ 10 kΩ (para detectar rotura de cable se recomienda pull-down) |
| Diagnóstico | Activado (en caso de error, la señal de salida queda fuera del rango plausible de señal) |
| Frequência de atualização | 10 kHz |
| Faixa de medição | 0 … 360° hasta 0 … 15840° en pasos de 360° (1 a 44 vueltas) |
| Resolución (referida a Ub) | 16 bits en todo el rango de medida |
| Repetibilidade | ≤ ±0,5° |
| Histerese | ≤ ±0,5° |
| Error de temperatura | ±0,25 % FS |
| Linealidad según el número de vueltas | |
| Número de vueltas | Linearidade |
| 1 vuelta | ≤ ±0,4 % FS |
| 2 vueltas | ≤ ±0,26 % FS |
| 3…6 vueltas | ≤ ±0,22 % FS |
| 7…9 vueltas | ≤ ±0,16 % FS |
| 10…13 vueltas | ≤ ±0,15 % FS |
| 14…27 vueltas | ≤ ±0,14 % FS |
| 28…44 vueltas | ≤ ±0,13 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | ≤ 60 mA |
| Protección contra sobretensión | máx. 28 VDC (10 min) |
| Proteção contra inversão de polaridade | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Condições ambientais | |
| Temperatura de trabalho | -40 … +85 °C; -25 … +85 °C (conector M12) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP50 / IP65 e IP67 (lado de la carcasa) según versión mecánica |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida | típ. > 10 millones de movimientos |
| MTTF (IEC 60050) | 484 años |
| Compatibilidade eletromagnética | |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Opción | Significado |
|---|---|
| Ejemplo: MZ1-2211-010-211-202 = casquillo roscado M10 x 0,75 con eje de 6 mm IP65, 10 vueltas (3600°), alimentación 5 VDC, salida 5 … 95 % ratiométrica a Ub, característica creciente en sentido horario y cable de 4 polos apantallado de 1 m. | |
| 1 · Versión mecánica | |
| 2201 | Casquillo roscado M10 x 0,75, eje de 6 mm, IP50 |
| 2211 | Casquillo roscado M10 x 0,75, eje de 6 mm, IP65 |
| 2221 | Casquillo roscado M10 x 0,75, eje de 6 mm, IP50, con pasador de índice |
| 2231 | Casquillo roscado M10 x 0,75, eje de 6 mm, IP65, con pasador de índice |
| 2 · Vueltas de la característica de salida | |
| 001 … 044 | 1 hasta 44 vueltas, en incrementos de 1 vuelta; X vueltas corresponden a un ángulo de medida de X · 360° |
| 001, 003, 006, 010, 016, 025, 044 | 1, 3, 6, 10, 16, 25, 44 vueltas |
| 3 · Tensión de alimentación Ub | |
| 2 | Ub = 5 VDC |
| 4 · Parámetros de interfaz | |
| 1 | 5 … 95 % ratiométrico a Ub (0,25 … 4,75 VDC) |
| 2 | 10 … 90 % ratiométrico a Ub (0,5 … 4,5 VDC) |
| 5 · Característica de salida | |
| 1 | Creciente en sentido horario (cw) |
| 2 | Creciente en sentido antihorario (ccw) |
| 6 · Conexión eléctrica | |
| 202 | Cable de 4 polos, apantallado, L = 1 m |
| 501 | Conector M12x1 de 4 pines con cable apantallado, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
