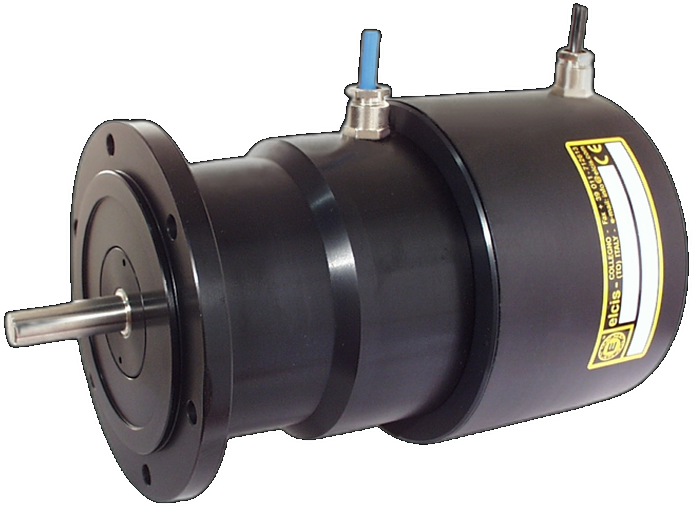

Encoder incremental com dínamo taquimétrico I/115TT
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental com dínamo taqueométrico, SENSORES
O ambiente industrial exige sistemas de controle robustos, resistentes a vibrações, poeira e umidade constante. Este encoder incremental com tacômetro e dínamo I/115TT atende à necessidade crítica de medir a velocidade mecânica em condições adversas, sem falhas eletrônicas prematuras ou perda da integridade do sinal.
A solução técnica integra um gerador de taquímetro protegido por uma cobertura IP65, garantindo um sinal estável a 6000 RPM contínuos com um torque de partida de 350 gcm e uma vida útil do rolamento superior a 1,5 x 10^9 voltas para assegurar a confiabilidade operacional a longo prazo.
Fabricado em alumínio anodizado, suporta temperaturas de operação de 0 a 70 °C e resistência a impactos mecânicos de 50G, permitindo a instalação direta em máquinas pesadas. Disponível em guemisa.es.
- Gerador taquimétrico protegido por uma cobertura IP65 para ambientes agressivos.
- Fonte de alimentação versátil entre 5 e 30 V com consumo padrão de 120 mA.
- Vida útil do rolamento de 1,5 x 10^9 voltas garantida pela fábrica.
- Resistência à vibração de 12 G e temperaturas de armazenamento de até 85 °C.
Perguntas técnicas frequentes
Quais as diferenças entre o modelo I/115TT e o modelo padrão I/115T?
O modelo I/115TT incorpora um gerador de taquímetro protegido por uma cobertura IP65, enquanto o I/115T é a versão básica sem proteção adicional contra poeira e umidade na saída do sensor.
Quais são as precauções de alinhamento necessárias para o eixo I/115TT?
O eixo de aço inoxidável de Ø11 mm suporta uma carga radial máxima de 18 kg, exigindo uma montagem cuidadosa para evitar desalinhamentos que afetem a tolerância de fase de ±15°.
Quais conectores e opções de saída estão disponíveis para o I/115TT?
As saídas oferecidas são NPN, PNP, Coletor Aberto, Push-Pull PRO e drivers de linha 26LS31 ou 88C30, dependendo da configuração eletrônica selecionada no código do modelo.
Propriedades
| Recurso | Especificação |
|---|---|
| Tipo de sensor | Incremental com taquimetria Dynamo |
| Aplicação principal | Medição mecânica de velocidade e posição |
| Fonte de energia | 5÷30V CC (Padrão) |
| Eixo de saída | Aço inoxidável Ø11mm |
| Carga radial/axial máxima | 18 kg |
| Velocidade máxima contínua | 6000 RPM |
| Torque inicial | 350 gcm |
| Carregando Vida | 1,5 x 10^9 voltas |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | 0 ÷ 70 °C |
| Temperatura de armazenamento | -30 a 85 °C |
| Número de impulsos/revolução | 1 ÷ 3600 PPR |
| Frequência máxima | 100 kHz (Opção 160) |
| Proteção de PI | IP65 (Padrão) / IP66 (Opcional) |
