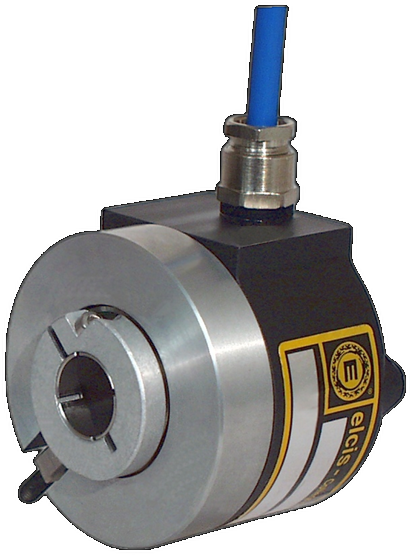

Kit de encoder incremental e I/59CE de baixo custo
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Kit de Encoder Incremental de Baixo Custo, SENSORES
O kit de encoder incremental de baixo custo I/59CE atende à necessidade de sinais incrementais precisos em motores com acoplamentos tangenciais especiais. Seu design compacto permite a integração direta em eixos ocos sem interferência mecânica, garantindo operação estável sob condições de vibração industrial.
A solução técnica oferece uma vida útil do rolamento de 1,5 x 10^9 rotações e suporta cargas radiais de até 6 kg. Com uma frequência máxima de 100 kHz e um torque de partida superior a 60 gcm, garante a captura de dados em ambientes de alta velocidade e torque variável.
Construído com base de alumínio e cobertura em Valox 420, suporta temperaturas de 0 a 60 °C e resistência a impactos de 50 G. Este kit de encoder incremental e o modelo I/59CE de baixo custo estão disponíveis em guemisa.es.
- Base de alumínio e tampa Valox 420 para maior durabilidade industrial.
- Eixo oco em aço inoxidável compatível com motores e acoplamentos tangenciais.
- Vida útil garantida de 1,5 x 10^9 revoluções para rolamentos de esferas.
- Resistência a impactos de 50 G e resistência a vibrações de 12 G em uma ampla faixa de frequência.
Perguntas técnicas frequentes
Em que difere o modelo I/59CE do I/E6 em termos de acoplamento?
O modelo I/59CE incorpora um acoplamento tangencial especial projetado especificamente para uso em motores, enquanto outras séries podem usar acoplamentos padrão. Essa configuração permite uma compensação de articulação axial de ±0,2 mm e uma compensação radial de ±0,05 mm, otimizando a conexão mecânica direta.
Quais são as precauções de alinhamento necessárias para o eixo oco I/59CE?
Para garantir a precisão, a montagem deve respeitar as tolerâncias máximas de deslocamento: axial ±0,2 mm, radial ±0,05 mm e angular ±1°. O eixo oco de aço inoxidável permite uma instalação segura sem comprometer a integridade do rolamento ou sua vida útil calculada.
Quais conectores e opções de saída estão disponíveis para o I/59CE?
O modelo suporta múltiplas configurações eletrônicas, incluindo saídas push-pull, NPN padrão ou PNP. As opções de conexão incluem conectores de extremidade de cabo (VM, TM, VL) ou caixas de terminais, permitindo que a saída seja adaptada aos requisitos específicos do sistema de controle.
Propriedades
| Recurso | Especificação |
|---|---|
| Fonte de energia | 5 a 30 V CC |
| Material base | Alumínio |
| Material de cobertura | Valox 420 |
| Peso total | 290 gramas |
| Diâmetro do eixo oco | Aço inoxidável Ø6÷15 mm |
| Carga radial/axial máxima | 6 kg |
| RPM máximo contínuo | 6000 rotações por minuto |
| Carregando Vida | 1,5 x 10^9 revoluções |
| Frequência máxima | 100 kHz (Opção 300) |
| Temperatura de operação | 0 ÷ 60 °C |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Consumo máximo em mA | Padrão 120 mA |
| Vida útil da fonte de luz LED | = 100.000 horas |
| Lado de saída com proteção IP | IP65 (Padrão) |
