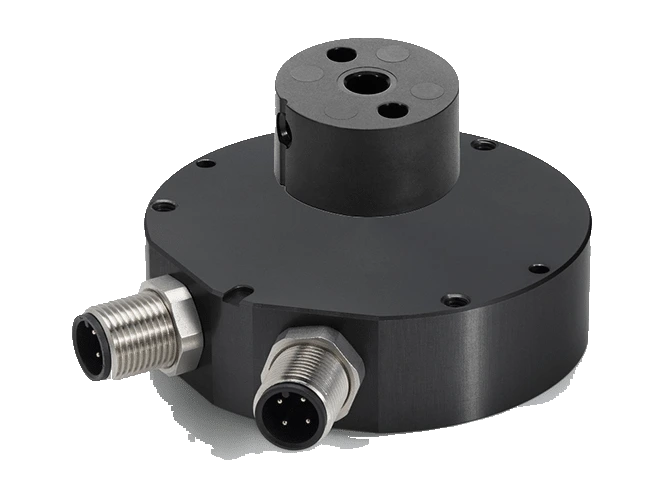

Sensor de ángulo magnético sin contacto con salida de corriente RFX-6900 analógico
Salida de corriente 4 … 20 mA | Ø 69 mm | Resolución 12 bits | Sin eje: marcador de posición magnético | 12/24 VDC (9 … 34 VDC) | IP67 / IP69K | 60° a 360°, 1 o 2 canales
Sensor de ángulo magnético RFX-6900 analógico de Novotechnik. Sensor de ángulo Hall sin contacto, hasta 360°, en dos piezas.
El diseño en dos piezas, formado por el sensor y un marcador de posición magnético, da una gran flexibilidad de montaje. Al no haber eje ni rodamiento, el montaje es mucho menos sensible a las tolerancias axiales y radiales de la aplicación y los acoplamientos separados no hacen falta. La medida puede hacerse a través de cualquier material no ferromagnético. La electrónica, totalmente encapsulada, es adecuada para entornos agresivos.
Puntos clave
- Apto para entornos extremos
- Tecnología Hall sin contacto, rango eléctrico de hasta 360°
- Versión de uno o de varios canales
- Diseño en 2 piezas, desacopladas mecánicamente
- Carcasa de aluminio anodizado, resistente a la niebla salina
- Estanco a las proyecciones de agua, IP69K
- Para los máximos requisitos de EMC: impulsos ISO, ISO 11452 y directiva ECE
- Apto para aplicaciones relacionadas con la seguridad según ISO 13849, tras la validación del cliente
Perguntas técnicas frequentes
¿Qué se puede conectar al sensor de ángulo magnético RFX-6900 analógico?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores M12 EEM-33-35, EEM-33-38 y EEM-33-89.
¿Cómo se pide el sensor de ángulo magnético RFX-6900 analógico?

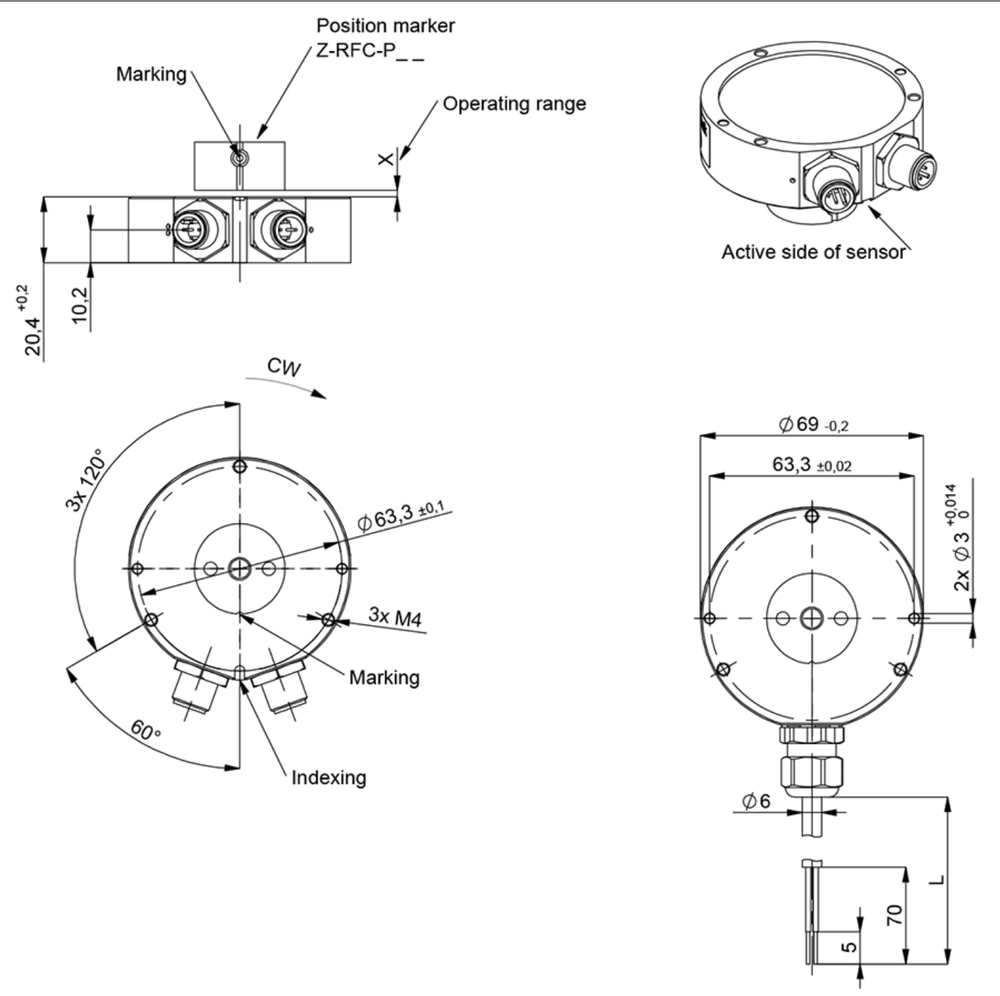

El código de pedido tiene 7 casillas: modelo, canales, rango, ub, señal, característica y conexión. Por ejemplo, RFX-6901-836-324-651 es la versión con modelo 6901 (69 x 20,4 mm), totalmente redundante, 360°, 12/24 VDC, 4 … 20 mA, salidas cruzadas con el canal 1 creciente en sentido horario y 2 conectores M12 de 4 polos sin apantallar. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo magnético RFX-6900 analógico?
Temperatura de trabajo: -40 … +85 °C. Protección: IP67 / IP69K (conector M12: IP67).
Propriedades
| Recurso | Especificação |
|---|---|
| Medida e interfaz | |
| sinal de saída | 4 … 20 mA |
| Carga | ≤ 250 Ω (mayor, bajo pedido) |
| Número de canales | 1 / 2 |
| Frequência de atualização | 5 kHz |
| Faixa de medição | 60°, 120°, 180°, 240°, 300°, 360° |
| Linearidade independente | ≤ ±0,5 % FS |
| Interlinealidad, rango de medida < 90° | ±4 % FS |
| Interlinealidad, rango de medida ≥ 90° | ±2 % FS |
| Resolução | 12 bits |
| Repetibilidade | ≤ ±0,2° |
| Histerese | típ. < ±0,1° (solo rango de 360°: típ. < 0,25°; menor, bajo pedido) |
| Error de temperatura, rango de medida < 90° | 200 ppm/K |
| Error de temperatura, rango de medida ≥ 90° | 160 ppm/K |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 12/24 VDC (9 … 34 VDC) |
| Consumo de corriente sin carga | típ. 20 mA por canal (Ub = 24 V) |
| Proteção contra inversão de polaridade | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (todas las salidas frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Datos mecánicos | |
| Habitação | Aluminio AlMgSi1 anodizado, resistente a la niebla salina |
| Fixação | 3 tornillos M4, profundidad de rosca mín. 7 mm |
| Par de apriete de la fijación | 250 ± 50 Ncm |
| Visita mecânica | Continuo |
| Peso (sin conexión) | aprox. 200 g |
| Conexão elétrica | Conector M12x1, codificación A, o cable con prensaestopas, 4x 0,5 mm² (AWG 20), TPE, sin apantallar |
| Condições ambientais | |
| Temperatura de trabalho | -40 … +85 °C |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 / IP69K (conector M12: IP67) |
| MTTF (IEC 60050) | 461 años (por canal) |
| MTTFd (EN ISO 13849-1, método parts count, sin carga) | 923 años (por canal) |
| Seguridad funcional | ISO 13849 tras validación del cliente; datos (DCavg…) bajo pedido |
| Trazabilidad | Número de serie en la etiqueta (lote de producción) |
| Compatibilidade eletromagnética | |
| ISO 10605 ESD (manipulación/componente) | 8 kV / 15 kV |
| ISO 11452-2 Campos de HF radiados | 100 V/m |
| ISO 11452-5 Campos de HF radiados, stripline | 200 V/m |
| CISPR 25 Emisión radiada | Nivel 5 |
| ISO 7637-2 Impulsos en las líneas de alimentación (1, 2a, 2b, 3a, 3b, 4, 5) | Nivel 4 |
| ISO 7637-3 Impulsos en las líneas de salida | Nivel 4 |
| Emisión y resistencia E1 según ECE-R10 | Versiones de un canal y totalmente redundantes |
| Opción | Significado |
|---|---|
| Ejemplo: RFX-6901-836-324-651 = modelo 6901 (69 x 20,4 mm), totalmente redundante, 360°, 12/24 VDC, 4 … 20 mA, salidas cruzadas con el canal 1 creciente en sentido horario y 2 conectores M12 de 4 polos sin apantallar. | |
| 1 · Modelo y tamaño | |
| 6901 | 69 x 20,4 mm |
| 2 · Número de canales | |
| 6 | Un canal (1x Ub, 1x salida) |
| 7 | Parcialmente redundante (1x Ub, 2x salida), bajo pedido |
| 8 | Totalmente redundante (2x Ub, 2x salida) |
| 3 · Rango de medida | |
| 06 | 60° |
| 12 | 120° |
| 18 | 180° |
| 24 | 240° |
| 30 | 300° |
| 36 | 360° |
| 4 · Tensión de alimentación Ub | |
| 3 | 12/24 VDC |
| 5 · Señal de salida | |
| 2 | 4 … 20 mA |
| 6 · Característica de salida | |
| 1 | Creciente en sentido horario |
| 2 | Creciente en sentido antihorario |
| 3 | Salidas cruzadas, canal 1 creciente en sentido horario (parcialmente redundante), bajo pedido |
| 4 | Salidas cruzadas, canal 1 creciente en sentido horario (totalmente redundante) |
| 7 · Conexión eléctrica | |
| 252 | Un canal o parcialmente redundante: 1x cable de 4 polos, 2 m, sin apantallar |
| 551 | Un canal o parcialmente redundante: 1x conector M12 de 4 polos, sin apantallar |
| 352 | Totalmente redundante: 2x cable de 4 polos, 2 m, sin apantallar |
| 651 | Totalmente redundante: 2x conector M12 de 4 polos, sin apantallar |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
