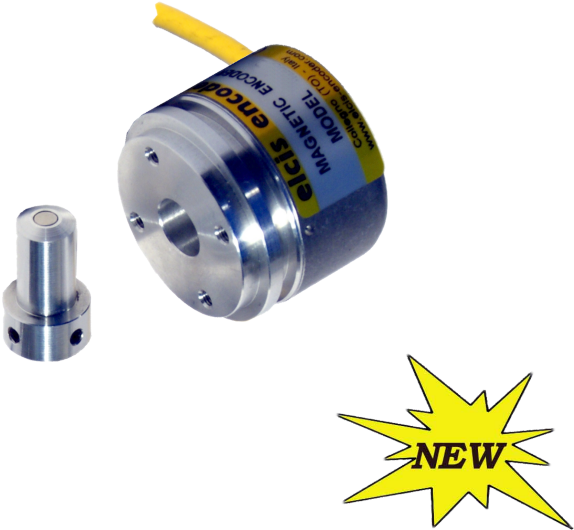

Codificador Magnético Incremental M38SNC
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador Magnético Incremental, SENSORES
Encoder incremental magnético sem contato entre o eixo rotativo e o corpo do transdutor. Alto grau de proteção IP e imunidade a óleos, líquidos, etc. Adequado para aplicações de alta velocidade.
Resolução de 8 a 2048 pulsos por revolução, multiplicável ×4 pelo cliente, versão bidirecional com zero (BZ) e frequência máxima de saída de 1 MHz. Eletrônica: Driver de linha (26LS31 ou ET7272), NPN e NPN de coletor aberto.

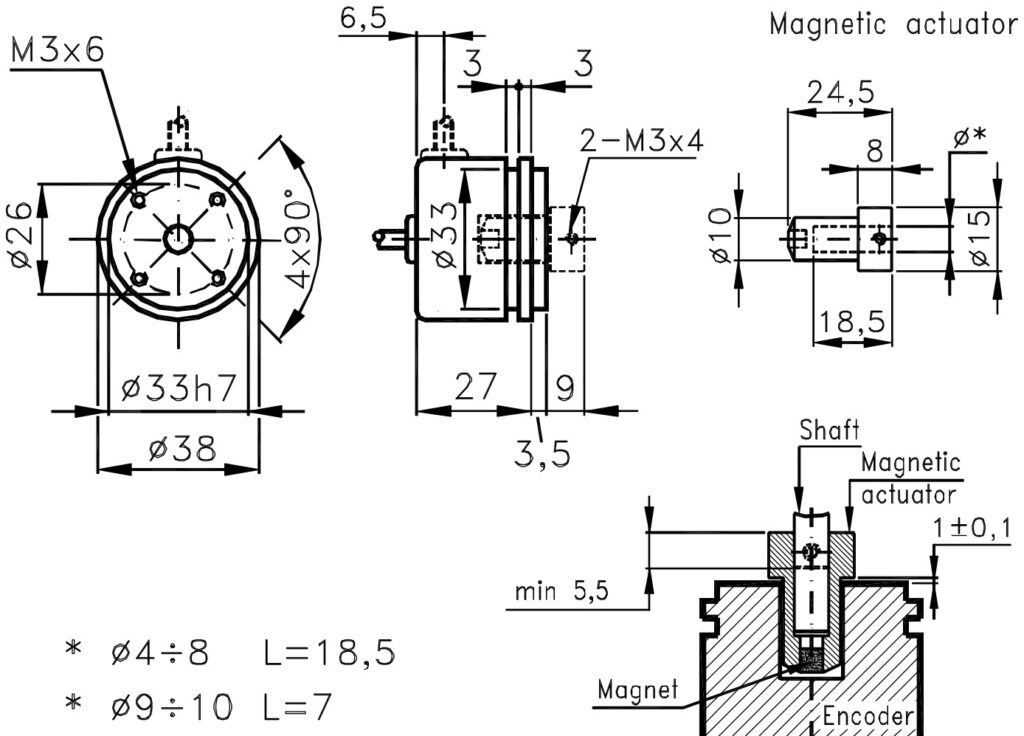

Base e tampa em alumínio, Ø38 mm, 180 g, sem rolamentos. Grau de proteção IP67 padrão no lado do eixo e atuador magnético independente para eixos ocos de Ø4, Ø5, Ø6, Ø8 e Ø10 mm (outros diâmetros disponíveis sob encomenda). Resistência a impactos de 100 G (6 ms) e temperatura de operação de -25 a +85 °C. Disponível em guemisa.es.
- Não há contato entre o eixo rotativo e o corpo do transdutor; não há rolamentos.
- Velocidade máxima contínua de 30000 rpm (intermitente +30 %).
- Frequência máxima de saída de 1 MHz.
- IP67 Padrão no lado do eixo; lado de saída conforme a conexão.
- Atuador magnético para eixo oco 4, 5, 6, 8 e 10 mm (Outros diâmetros disponíveis mediante solicitação).
Perguntas técnicas frequentes
O que significa dizer que o encoder M38SNC é sem contato?
Não há contato entre o eixo rotativo e o corpo do transdutor, e o codificador não possui rolamentos. Velocidade máxima contínua de 30.000 rpm (intermitente +30 %) e grau de proteção IP67 no lado do eixo.
Quais são os diâmetros de eixo suportados pelo atuador magnético?
O atuador magnético é fornecido para eixos ocos de 4, 5, 6, 8 e 10 mm; outros diâmetros (Ø n) sob encomenda.
Quais são as opções de eletrônica de saída disponíveis para o encoder M38SNC?
Driver de linha 26LS31 (N) e ET7272 (Z), NPN padrão (sem código), NPN (Q) e NPN de coletor aberto (K e R).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Base e tampa | Alumínio |
| Peso | 180 g |
| Eixo | Furo Ø4÷10 mm com ímã |
| carga radial/axial máxima. | — |
| dando vida | Sem rolamentos |
| Elétrico | |
| Proteção do lado da saída | IP67 (Cabo CV e conectores de extremidade do cabo) (aplica-se à proteção do lado da saída e do lado do eixo: classificação IP de acordo com CEI EN 60529, IEC 529) |
| impulsos de rotação | 8 ÷ 2048 imp/giro (multiplicável ×4 pelo cliente) |
| Frequência máxima. | 1 MHz |
| Alimentação | 5 V ±5 % · 8÷24 V · 18÷28 V · 10÷30 V · 5÷30 V · 8÷24/5 V · 18÷28/5 V |
| Consumo máximo. | padrão 50 mA • Driver de linha de 90 mA |
| Eletrônica de saída | Motorista de linha (26LS31, ET7272), NPN, Coletor Aberto NPN |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP67 (Aplica-se à proteção do lado da saída e do lado do eixo: classificação IP de acordo com as normas IEC EN 60529 e IEC 529) |
| RPM máximo contínuo | 30000 rpm (intermitente: +30 %) (aplica-se à RPM máxima contínua: a velocidade máxima intermitente é +30 % acima da velocidade contínua) |
| Resistência a impactos/vibrações | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temperatura de operação/armazenamento | -25 … +85 °C / -30 … +85 °C |
