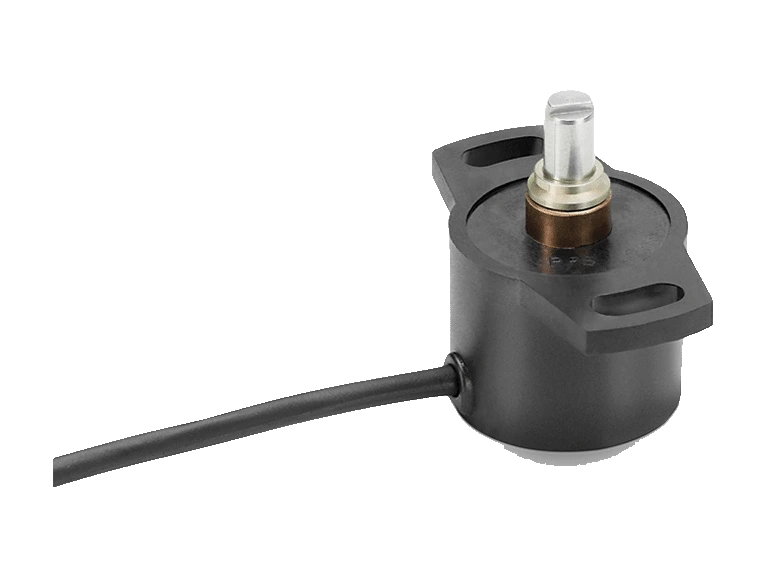

Sensor de ángulo magnético sin contacto RSC-2800 SPI
Sensor de ángulo magnético RSC-2800 SPI de Novotechnik. Sensor magnético sin contacto, de 360°.

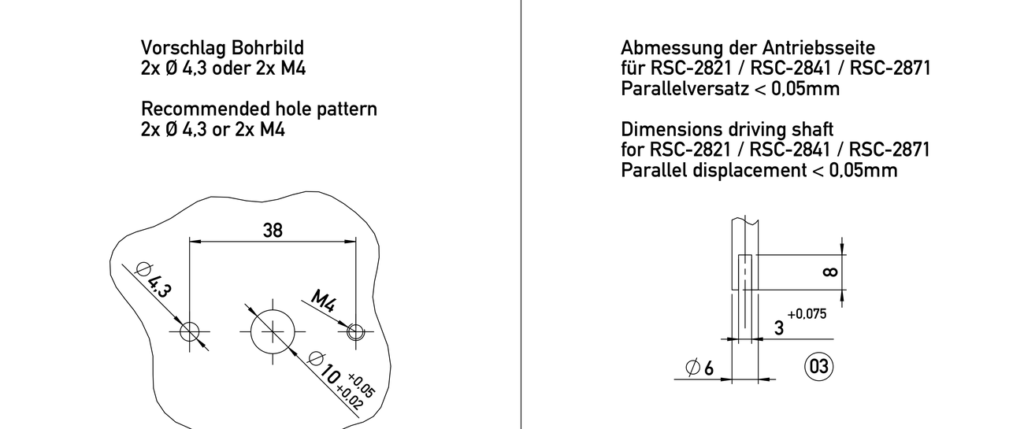

El RSC-2800 mide el ángulo con una técnica magnética sin contacto: a diferencia de los sensores Hall convencionales, mide la orientación del campo magnético. La información de posición se transmite por interfaces analógicas y digitales. La carcasa es de un plástico resistente a la temperatura y sus ranuras alargadas permiten el montaje y el ajuste mecánico. Hay tres versiones de eje, entre ellas un acoplamiento a presión para una instalación rápida.
Puntos clave
- Tecnología magnética sin contacto
- Rango de medida de 360°
- Con acoplamiento a presión o con eje marcado
- Protección IP54, IP65, IP67
- Vida larga; histéresis muy pequeña
- Resolución de 14 bits; linealidad < ±0,5 %
Perguntas técnicas frequentes
¿Qué se puede conectar al sensor de ángulo magnético RSC-2800 SPI?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el sensor de ángulo magnético RSC-2800 SPI?
El código de pedido tiene 5 casillas: versión mecánica, resolución, interfaz, parámetros y conexión. Por ejemplo, RSC-2832-214-831-302 es la versión con eje Ø 6 mm con plano, IP65, SPI de 14 bits, Ub = 5 VDC, código binario creciente en sentido horario y cable apantallado de 5 polos y 1 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el sensor de ángulo magnético RSC-2800 SPI?
Temperatura de trabajo: -40 … +85 °C. Protección: IP54 / IP65 / IP67.
Propriedades
| Recurso | Especificação |
|---|---|
| Datos de medida | |
| Protocolo | SPI |
| Nivel SCLK, MOSI, /SS | Nivel TTL (ver la nota de aplicación del protocolo SPI) |
| Resolución (en 360°) | 14 bits |
| Linearidade independente | ≤ ±0,5 % FS |
| Repetibilidade | ≤ ±0,1° |
| Histerese | ≤ ±0,1° |
| Datos eléctricos | |
| Frecuencia de actualización (interna) | 5 kHz |
| Faixa de medição | 360° |
| Histerese | ≤ ±0,1° |
| Error de temperatura | ±0,625 % FS |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 15 mA |
| Proteção contra inversão de polaridade | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (frente a GND y a Ub) |
| Frequência máxima do relógio | 400 kHz |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Velocidad máx. de trabajo | 800 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 |
| Temperatura de trabalho | -40 … +85 °C |
| Vida | > 50 millones de movimientos (mecánicamente) |
| MTTF (IEC 60050) | 316 años |
| Compatibilidade eletromagnética | |
| ESD, EN 61000-4-2 (descarga por contacto y por aire) | 4 kV, 8 kV |
| Campos electromagnéticos (RFI), EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas (campos de HF), EN 61000-4-6 | 10 V ef. |
| Campos magnéticos, EN 61000-4-8 | 3 A/m |
| Radiación de ruido, EN 55011 | Clase B |
| Datos mecánicos | |
| Habitação | Plástico PPS-GF40/SF50 resistente a la temperatura |
| Eixo | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Fixação | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Consequência | Bucha de bronze sinterizado |
| Visita mecânica | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Torque de partida | 0,15 Ncm (IP54), 0,5 Ncm (IP65), 1,0 Ncm (IP67) |
| Peso | aprox. 50 g |
| Conexão elétrica | Cable 5 x 0,14 mm² (AWG 26) PUR, apantallado |
| Atribuição de conexão | |
| Sinal | Cable 3.. |
| Tensión de alimentación Ub | GN |
| GND | BN |
| MOSI y MISO | YE |
| SCLK | GY |
| /SS (selección de esclavo) | WH |
| Referência | Configuração |
|---|---|
| RSC-2871-836-214-912RSC2871836214912 | Art. 400020206 |
| RSC-2881-836-214-912RSC2881836214912 | Art. 400020207 |
| RSC-2891-836-214-912RSC2891836214912 | Art. 400020208 |
| RSC-2891-836-228-912RSC2891836228912 | Art. 400020214 |
| RSC-2892-810-226-912RSC2892810226912 | Art. 400103818 |
| RSC-2892-836-214-912RSC2892836214912 | Art. 400020209 |
| RSC-3202-806-214-521RSC3202806214521 | Art. 400047206 |
| RSC-3202-806-224-521RSC3202806224521 | Art. 400047205 |
| RSC-3202-806-229-521RSC3202806229521 | Art. 400047207 |
| RSC-3202-812-214-521RSC3202812214521 | Art. 400047209 |
| RSC-3202-812-224-521RSC3202812224521 | Art. 400047208 |
| RSC-3202-812-229-521RSC3202812229521 | Art. 400047210 |
| RSC-3202-818-214-521RSC3202818214521 | Art. 400047212 |
| RSC-3202-818-224-521RSC3202818224521 | Art. 400047211 |
| RSC-3202-818-229-521RSC3202818229521 | Art. 400047213 |
| RSC-3202-824-214-521RSC3202824214521 | Art. 400047215 |
| RSC-3202-824-224-521RSC3202824224521 | Art. 400047214 |
| RSC-3202-824-229-521RSC3202824229521 | Art. 400047216 |
| RSC-3202-836-214-521RSC3202836214521 | Art. 400047218 |
| RSC-3202-836-224-521RSC3202836224521 | Art. 400047217 |
| RSC-3202-836-229-521RSC3202836229521 | Art. 400047219 |
