Encoder incremental à prova de explosão I/0Q80EXS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental à prova de explosão ATEX, SENSORES
O ELCIS 0Q80EXS (I/0Q80EXS) é um encoder incremental à prova de explosão com flange quadrada de □80 e eixo de Ø10 h7, com capacidade de 1 a 10.000 pulsos por revolução. É projetado para ambientes de trabalho com atmosferas explosivas de gás «G» e poeira «D», exceto minas de grisú, e possui certificação ISSeP de acordo com as normas CENELEC, com marcações II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (T5: T100°C) de acordo com as normas EN60079-0, EN60079-1 e EN60079-31, dentro do certificado ISSeP07ATEX018X notificado por CESI02ATEX138Q. Seus circuitos eletrônicos de saída incluem NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL, discriminador e saída senoidal de 1 Vpp, disponível nas versões unidirecional, bidirecional e sem canal. O cabo de saída é conectado permanentemente.
Classificado como II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (T5: T100°C) de acordo com as normas EN60079-0, EN60079-1 e EN60079-31, com certificado ISSeP07ATEX018X notificado por CESI02ATEX138Q.
Circuitos integrados NPN, PNP e push-pull, com drivers 26LS31 e 88C30, saída TTL, discriminador e saída senoidal de 1 Vpp, em versões unidirecional, bidirecional e sem canal. Cabo de saída com conexão permanente.

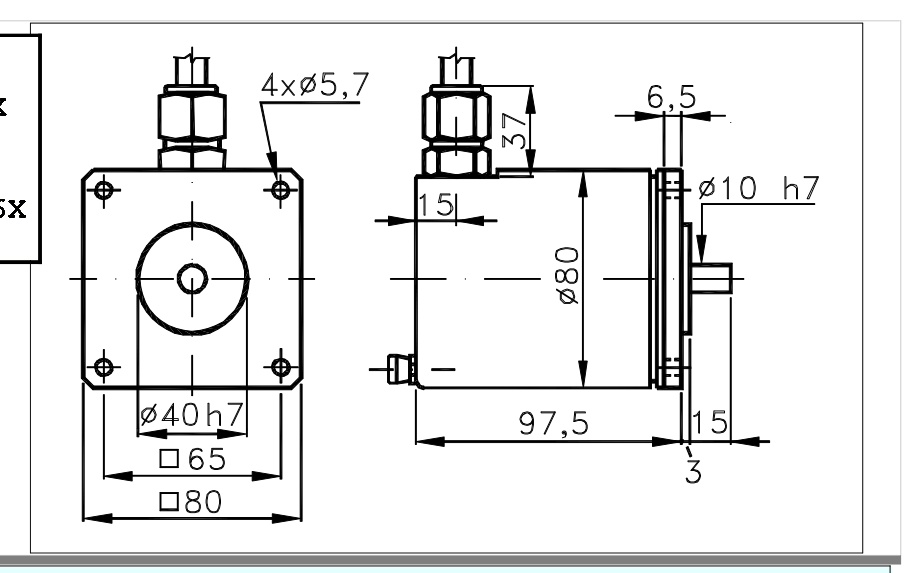

- Flange quadrada □80, revestimento Ø80 e eixo de aço inoxidável Ø10 h7.
- Temperatura ambiente -20 a +60 °C no T5 e -20 a +40 °C em T6.
- 1 a 10000 pulsos por volta e acima 100 kHz (300 kHz opcional).
- IP65 no lado do eixo (IP66 com rolamento selado) e 6000 rpm contínuo (3000 rpm com vedação).
- Nutrição 5 a 30 V De acordo com a versão.
Perguntas técnicas frequentes
Qual a diferença entre as versões T5 e T6?
Na versão T6 (padrão), a temperatura máxima da superfície da carcaça é de 85 °C e a temperatura ambiente varia de -20 °C a +40 °C; na versão T5, a temperatura máxima da superfície é de 100 °C e a temperatura ambiente varia de -20 °C a +60 °C. O disco inquebrável (opção Y) está disponível apenas na versão T6.
Como conectar o cabo em uma atmosfera explosiva?
O codificador utiliza um cabo com classificação para pelo menos 100 °C, conectado permanentemente. A conexão deve ser feita a uma caixa de junção Ex ou fora de uma atmosfera potencialmente explosiva; o conector da extremidade do cabo só é permitido fora de atmosferas explosivas. Condições especiais para uso seguro (símbolo X): os parafusos de montagem devem ser de classe 8.8 ou superior.
Pode ser usado em minas com grisú?
Não. Foi projetado para ser usado em todos os locais, exceto em minas de grisú.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Flange | Quadrado, □80 mm |
| Habitação | Ø80 mm |
| Peso | 1300 g |
| Eixo | Ø10 h7 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 10 kg |
| Elétrico | |
| Proteção do lado da saída | Cabo IP66 • Conector de extremidade de cabo IP65 |
| Alimentação | 5–30 V (ver tabela de alimentação) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 10000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • Vedação IP66 (Z) |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura ambiente (ATEX) | T5: -20 … +60 °C · T6: -20 … +40 °C |
| Referência | Configuração |
|---|---|
| I/0Q80EXS5-50-824-BK-VM-R-01I0Q80EXS550824BKVMR01 | 50 pulsos/revolução · 8–24 V · bidirecional · coletor aberto NPN · Cabo com conector padrão 7c · saída radial |
