Codificador de barramento de campo absoluto A/958SP
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Barramento de campo do codificador absoluto, SENSORES

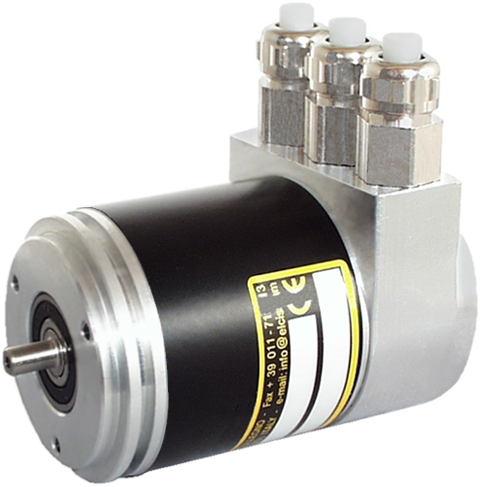

O A/958SP é um encoder absoluto compacto com flange de Ø58 mm e carcaça robusta, apresentando uma interface PROFIBUS-DP. Ele é montado em servomotores utilizando clipes ou parafusos frontais e oferece alta resolução com uma excelente relação custo-benefício.
O A/958SP é um encoder absoluto de uma ou múltiplas voltas com interface PROFIBUS-DP Classe 2 e driver de linha RS485, com velocidade de transmissão de até 12 MBaud. Permite a seleção de 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 1, 4096 ou 16384 revoluções, com um máximo de 30 bits em código binário. O endereço é programado através de seletores na caixa de terminais, e dois LEDs indicam o status.

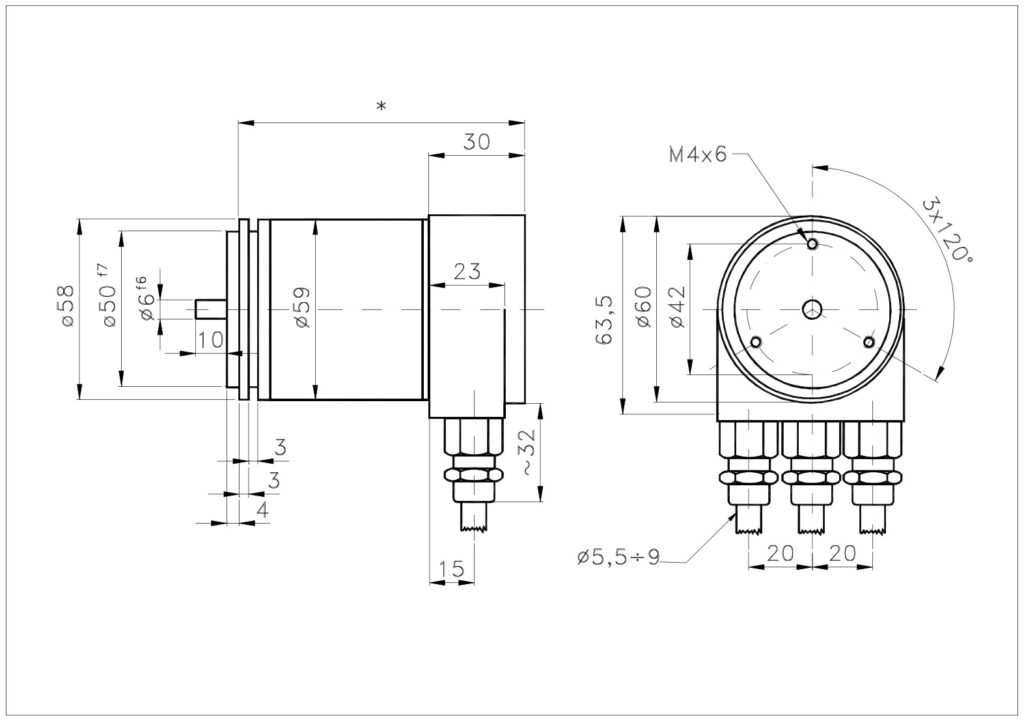

Construído com uma carcaça de alumínio de Ø58 mm e um eixo de aço inoxidável f6 de Ø6 (Ø10 opcional), suporta cargas radiais e axiais de 40 e 110 N. Possui proteção IP64 no lado do eixo (IP66 na versão selada), suporta impactos de 30 G e vibrações de 10 G e opera de -40 a +85 °C. Disponível em guemisa.es.
- Interface PROFIBUS-DP Classe 2 com driver de linha RS485 até 12 MBAud.
- Resolução de até 16 bits por turno e 30 bits em 16384 voltas.
- Direção programável com seletores e 2 LED do estado.
- Nutrição 10–30 V CC com consumo máximo de 2,5 W.
Perguntas técnicas frequentes
Quais resoluções e tempos de volta podem ser configurados para o A/958SP?
Permite escolher 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 1, 4096 ou 16384 revoluções, com uma resolução máxima de 30 bits a 16384 revoluções.
Quais parâmetros são programáveis na interface PROFIBUS-DP?
Sentido de rotação (complementar), resolução por revolução, resolução total, valor predefinido, velocidade de saída e interruptores de limite de software.
Quais conexões estão disponíveis?
Tampa de conexão IP65 (3PG), tampa de conexão IP65 em aço inoxidável (3PG-VA) e tampa de conexão IP65 de 2 fios (2M20).
Propriedades
| Recurso | Especificação |
|---|---|
| Habitação | Alumínio (opções personalizadas disponíveis mediante solicitação) |
| Peso | 550 g volta única · 600 g voltas múltiplas |
| Eixo | Aço inoxidável Ø6 f6 (opcional Ø10) |
| carga radial/axial máxima. | 40 / 110 N |
| Proteção do lado da saída | IP65 dependendo da conexão |
| proteção lateral do eixo | Padrão IP64 · Vedação IP66 |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentação / consumo máximo. | 10–30 V CC · 2,5 W |
| frequência de passagem LSB | 800 kHz |
| Temperatura de operação/armazenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binário |
| Precisão da divisão | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolução máxima. | 16 bits/volta · 30 bits em 16384 voltas |
| Interface | PROFIBUS-DP Classe 2 (DP) · RS485 · máx. 12 MBaud |
