Encoder incremental para motores I/99C

Preço acessível Solicite um orçamento
Entrada para eixo passante de Ø30, 35, 40 ou 42 mm | Impedâncias de 1 a 5000 Ω/revolução | NPN, PNP, push-pull, driver de linha | Alimentação de 5 a 30 V | IP65 no lado do eixo | 100 kHz | Acoplamento tangencial interno

O ELCIS 99C (I/99C) é um encoder incremental de eixo passante com eixos de Ø30, 35, 40 ou 42 mm, acoplamento tangencial interno e capacidade de 1 a 5000 pulsos por revolução. Possui carcaça metálica para aplicações industriais de médio a grande porte.

A compensação máxima de acoplamento é de ±0,2 mm axialmente, ±0,05 mm radialmente e ±2° angularmente. Os diâmetros possíveis para o eixo passante são Ø30, Ø35, Ø40 e Ø42 mm, e outros estão disponíveis mediante solicitação.

Ele fornece de 1 a 5000 pulsos por revolução com uma frequência máxima de 100 kHz e uma fonte de alimentação de 5 a 30 V, dependendo da versão. Possui base e tampa em alumínio anodizado, eixo em aço inoxidável e pesa 720 g. O eixo tem classificação IP65; a classificação do lado de saída varia de acordo com a conexão. Possui um alto MTTF (Tempo Médio Entre Falhas) de acordo com a norma EN ISO 13849-1.

  • Eixo passante Ø30÷42 mmDiâmetros de Ø30, Ø35, Ø40 e Ø42 mm; outros sob consulta.
  • Acoplamento tangencial internoCompensação axial máxima ±0,2 mm, radial ±0,05 mm, angular ±2°.
  • Revestimento metálicoPara uso industrial de intensidade média a severa; base e tampa em alumínio anodizado.
  • MTTF alto: de acordo com a norma EN ISO 13849-1.

Perguntas técnicas frequentes

Quais são os diâmetros de eixo passante suportados pelo modelo I/99C?

Diâmetros de Ø30, Ø35, Ø40 e Ø42 mm, e outros sob encomenda.

Que tipo de compensação possui seu acoplamento interno?

Compensação máxima de acoplamento: axial ±0,2 mm, radial ±0,05 mm e angular ±2°.

O que indica o MTTFd (tempo médio para falha no tratamento) do ELCIS?

Alto MTTFd, de acordo com a norma EN ISO 13849-1.

Propriedades

RecursoEspecificação
Mecânica
HabitaçãoAlumínio anodizado (base e tampa)
Peso720 g
EixoEixo passante Ø 30÷42 mm em aço inoxidável (personalizável sob encomenda)
carga axial/radial máxima.15 kg
Elétrico
Proteção do lado da saídaDe acordo com a conexão: IP65 para IP67
Alimentação5÷30 Vcc de acordo com a versão
Consumo máximo.120 mA Driver de linha padrão / 180 mA (personalizável mediante solicitação)
Impulsos por volta1 a 5000
Frequência máxima.100 kHz
Proteção e meio ambiente
proteção lateral do eixoPadrão IP65
RPM máximo contínuo1000 rpm (intermitente: +30 %)
Resistência ao impacto50 G × 11 ms
Resistência à vibração12 G (10 ÷ 2000 Hz)
Temperatura de trabalho0 ÷ +70 °C (Personalizável mediante solicitação)
Temperatura de armazenamento-30 ÷ +85 °C
ReferênciaConfiguração
I/99C42-1024-5-BK-CV-R-01I99C4210245BKCVR01Eixo de 42 mm de diâmetro · 1024 pulsos/revolução · 5 V ±5 % · bidirecional · bobina aberta NPN · cabo radial (1 m, IP65) · saída radial

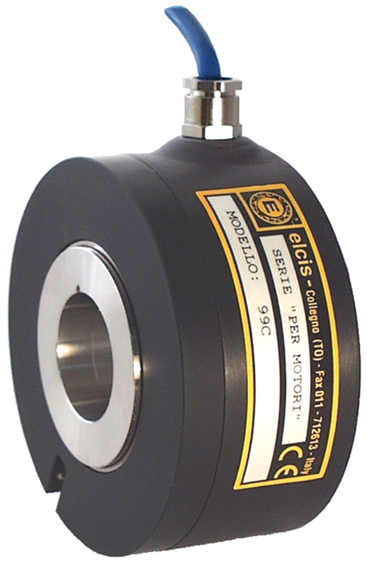

Encoder incremental para motores ELCIS I/99C

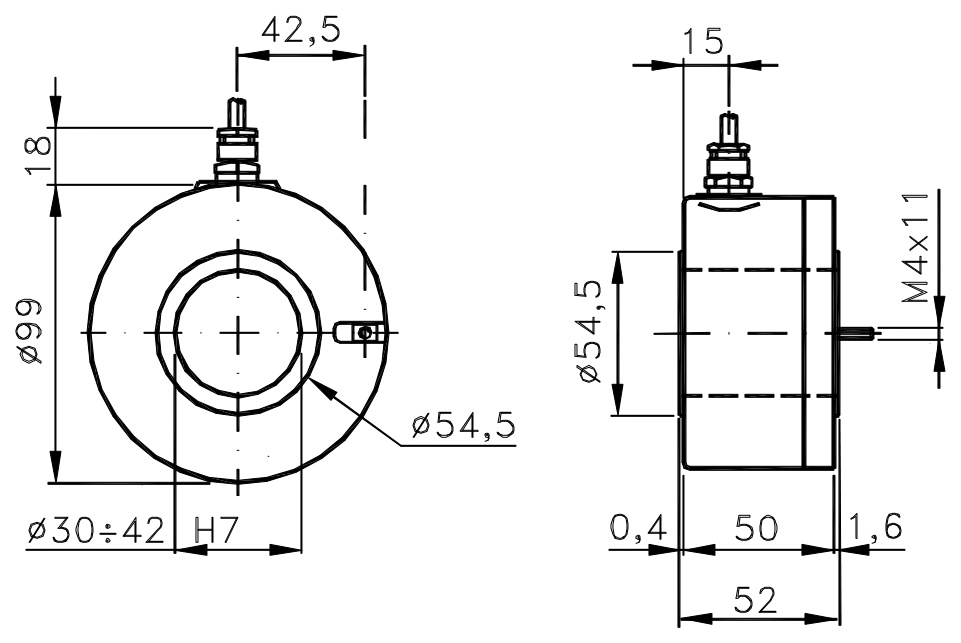

Desenho dimensional do encoder incremental para motores ELCIS I/99C
