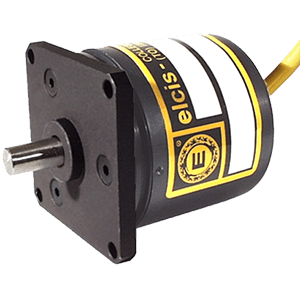

Codificador incremental em miniatura I/41Q
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental em miniatura, SENSORES
El ELCIS 41Q (I/41Q) es un encoder incremental miniatura con brida cuadrada de 41 mm, carcasa metálica de aluminio anodizado y taladros de Ø3,5 a 35 mm entre centros.
Incorpora uma saliência de centragem frontal de Ø13,89 h7 e um eixo sólido de aço inoxidável de Ø6,35 h7. Fornece de 1 a 2540 pulsos por revolução com uma frequência padrão de 60 kHz (opção de 100 kHz) e é compatível com eletrônica NPN, PNP, Push-Pull, driver 26LS31, driver 88C30 e TTL 7404.
Permite opciones de salida axial o radial mediante cable o conectores en extremo de cable, disponiendo de versiones con rodamientos estándar (6000 rpm), rodamientos sellados IP66 (3000 rpm) o rodamientos de bajo par IP53 (12000 rpm).
- Flange quadrada de 41 mmBrocas de Ø3,5 com 35 mm entre centros.
- Eixo de aço inoxidável: eixo maciço de Ø6,35 h7 e centragem frontal de Ø13,89 h7.
- Resolução configurável: de 1 a 2540 pulsos por revolução com frequências de 60 kHz ou 100 kHz.
- Opções térmicas e ambientais: variantes para baixa e alta temperatura (A), tropicalização e disco inquebrável.
Perguntas técnicas frequentes
Quais são as dimensões do flange e de montagem do modelo I/41Q?
Possui uma aba quadrada de 41 mm em cada lado, com furos de fixação localizados a 35 mm de distância entre os centros.
Quais são as dimensões do eixo e do ressalto frontal do encoder I/41Q?
Incorpora um eixo sólido de aço inoxidável de Ø6,35 h7 e uma saliência de centragem frontal de Ø13,89 h7.
Quais são as resoluções de impulso disponíveis?
Oferece resoluções que variam de 1 a 2540 pulsos por revolução, em versões unidirecional, bidirecional, bidirecional + zero e unidirecional + zero.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Metálico com flange quadrada de 41 mm |
| Peso | 120 g |
| Eixo | Ø6,35 h7 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 1 kg |
| Elétrico | |
| Proteção do lado da saída | Según conexión: IP00 o IP65 (ver ficha técnica) |
| Alimentação | 5÷30 V (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 2540 |
| Frequência máxima. | 60 kHz (Opção 100) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP64 • Vedação IP66 (Z) • Baixo torque IP53 (B) |
| RPM máximo contínuo | 6000 padrão · 3000 selado · 12000 baixo torque (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/41Q-100-5-B-N-CVI41Q1005BNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
