Encodeur incrémental miniature I/41Q

Prix abordable Demander un devis
Bride carrée de 41 mm | Arbre Ø6,35 h7, centré Ø13,89 h7 | 1–2540 impulsions/tr | NPN, PNP, push-pull, driver, TTL | 5–30 V | Arbre IP64 (étanchéité IP66) | 60 kHz (100 kHz en option)

L'ELCIS 41Q (I/41Q) est un codeur incrémental miniature avec une bride carrée de 41 mm, un boîtier en aluminium anodisé et des trous de Ø3,5 à 35 mm entre centres.

Il intègre une protubérance de centrage avant de Ø13,89 h7 et un arbre en acier inoxydable massif de Ø6,35 h7. Il fournit de 1 à 2540 impulsions par tour avec une fréquence standard de 60 kHz (option 100 kHz) et est compatible avec les électroniques NPN, PNP, Push-Pull, le pilote 26LS31, le pilote 88C30 et le TTL 7404.

Il permet des options de sortie axiale ou radiale via câble ou connecteurs d'extrémité de câble, avec des versions disponibles avec des roulements standard (6000 tr/min), des roulements étanches IP66 (3000 tr/min) ou des roulements à faible couple IP53 (12000 tr/min).

  • bride carrée de 41 mm: Forets Ø3,5 avec un entraxe de 35 mm.
  • arbre en acier inoxydable: arbre plein de Ø6,35 h7 et centrage avant de Ø13,89 h7.
  • Résolution configurable: de 1 à 2540 impulsions par tour avec des fréquences de 60 kHz ou 100 kHz.
  • options thermiques et environnementales: variantes pour basses et hautes températures (A), tropicalisation et disque incassable.

Questions techniques fréquentes

Quelles sont les dimensions de la bride et de montage du modèle I/41Q ?

Elle possède une bride carrée de 41 mm de chaque côté avec des trous de fixation situés à 35 mm d'entraxe.

Quelles sont les dimensions de l'arbre et de l'épaulement avant de l'encodeur I/41Q ?

Il intègre un arbre en acier inoxydable massif de Ø6,35 h7 et une protubérance de centrage avant de Ø13,89 h7.

Quelles sont les résolutions d'impulsion disponibles ?

Il offre des résolutions allant de 1 à 2540 impulsions par révolution, en versions unidirectionnelle, bidirectionnelle, bidirectionnelle + zéro et unidirectionnelle + zéro.

Propriétés

FonctionnalitéSpécification
Mécanique
LogementMétallique avec bride carrée de 41 mm
Poids120 g
AxeØ6,35 h7 acier inoxydable (personnalisable sur demande)
charge radiale/axiale maximale.1 kg
Électrique
Protection côté sortieSelon le type de connexion : IP00 ou IP65 (voir fiche technique)
Alimentation5÷30 V (voir les spécifications techniques)
Consommation maximale.120 mA Pilote de ligne standard de 180 mA (personnalisable sur demande)
Impulsions par tour1 à 2540
Fréquence maximale.60 kHz (100 options)
Protection et environnement
protection latérale de l'essieunorme IP64 • Étanchéité IP66 (Z) • Faible couple IP53 (B)
régime maximal continu6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %)
Résistance aux chocs50 G × 11 ms
résistance aux vibrations12 G (10–2000 Hz)
Température de fonctionnement0 … +70 °C (personnalisable sur demande)
Température de stockage-30 … +85 °C
RéférenceConfiguration
I/41Q-100-5-BN-CVI41Q1005BNCV100 impulsions/tour · 5 V ±5 % · bidirectionnel · Driver 26LS31 · Câble de 1 m · axial / radial · sortie axiale

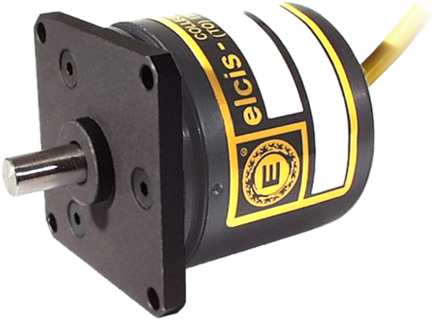

Encodeur incrémental miniature ELCIS I/41Q

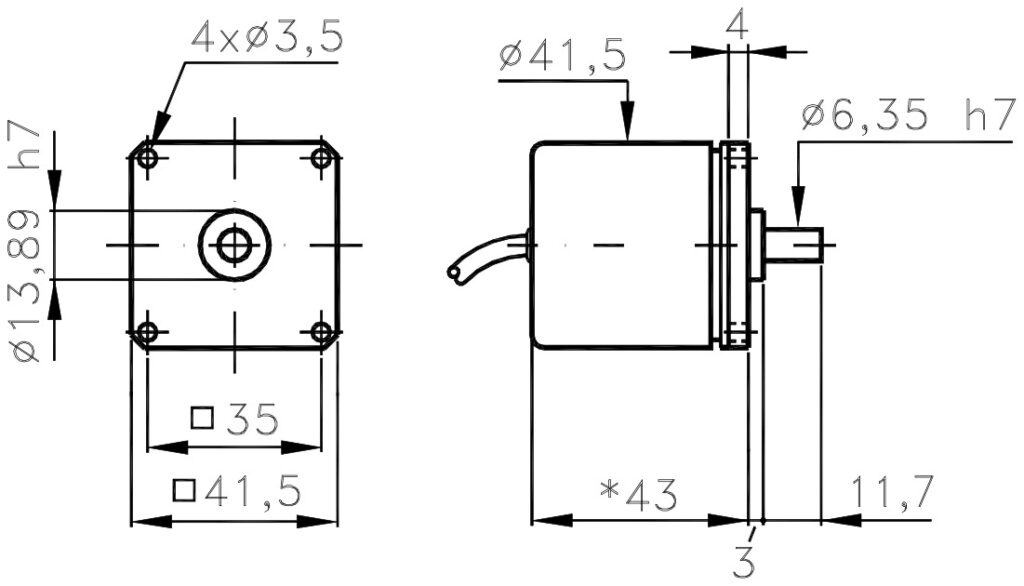

Schéma dimensionnel de l'encodeur incrémental miniature ELCIS I/41Q
