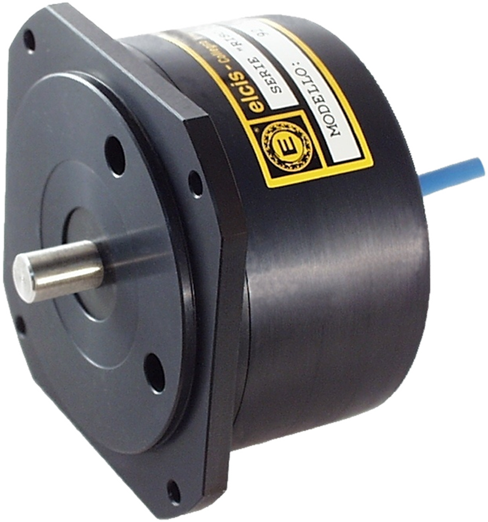

Codificador incremental de alta resolução I/92
Brida cuadrada 92 mm | Ø90 mm, eje Ø10 h7 | 1–90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (1 MHz opcional)
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de alta resolução, SENSORES
El ELCIS 92 (I/92) es un encoder incremental de alta resolución de carcasa metálica cilíndrica Ø90 mm y brida cuadrada de 92 mm. Está indicado para mesas divisoras, con buen sellado frente a agentes ambientales externos.
Incorpora um anel de centragem h7 de 80 mm de diâmetro e um eixo sólido de aço inoxidável h7 de 10 mm de diâmetro. Fornece de 1 a 90.000 pulsos por revolução com uma frequência máxima de até 100 kHz (expansível para 1000 kHz). Apresenta 12 variantes de saída eletrônica, incluindo sinais lógicos padrão, drivers diferenciais e saídas senoidais de 1 Vpp.
Soporta velocidades continuas de hasta 6000 rpm (12000 rpm en ejecución bajo par), protección de hasta IP66 en el eje y opciones de conexión por cable, conector o caja de bornes con salida axial o radial.
- Alta resolução: até 90.000 pulsos por revolução.
- Revestimento metálico: Ø90 mm com flange quadrada de 92 mm.
- Eixo de aço inoxidável maciço: Ø10 h7 com centragem frontal Ø80 h7.
- Eletrônica de saída De acordo com o pedido e a fonte de alimentação de 5 a 30 V.
- estanqueidadeProteção até IP66 contra agentes externos.
Perguntas técnicas frequentes
Qual a resolução e frequência alcançadas pelo codificador I/92?
Ele emite de 1 a 90.000 pulsos por revolução com uma frequência máxima de 100 kHz (1.000 kHz sob encomenda).
Quais são as dimensões do seu flange de montagem?
Possui um flange quadrado de 92 mm com centragem frontal de Ø80 h7, uma carcaça cilíndrica de Ø90 mm e um eixo maciço de Ø10 h7.
Quais são as saídas eletrônicas suportadas pelo modelo I/92?
Suporta 12 opções eletrônicas: NPN, PNP, push-pull, driver diferencial 26LS31, 88C30 e senoidal de 1 Vpp.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Metal Ø90 mm |
| Peso | 600 g |
| Eixo | Ø10 h7 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 3 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP00 a IP67 (consulte a ficha técnica) |
| Alimentação | 5–30 V De acordo com a versão (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 90000 |
| Frequência máxima. | 100 kHz (1000 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • Vedação IP66 (Z) • Baixo torque IP53 (B) |
| RPM máximo contínuo | 6000 padrão · 3000 selado · 12000 baixo torque (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/92-1000-5-BZ-N-CVI9210005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-1024-5-BZ-N-CVI9210245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-500-5-BZ-N-CVI925005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-100-5-BZ-N-CVI921005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-2500-5-BZ-N-CVI9225005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-2000-5-BZ-N-CVI9220005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-1000-824-BZ-B-CVI921000824BZBCV | 1000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-824-BZ-B-CVI921024824BZBCV | 1024 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-824-BZ-B-CVI92500824BZBCV | 500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-824-BZ-B-CVI92100824BZBCV | 100 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-824-BZ-B-CVI922500824BZBCV | 2500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-824-BZ-B-CVI922000824BZBCV | 2000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-1828-BZ-B-CVI9210001828BZBCV | 1000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-1828-BZ-B-CVI9210241828BZBCV | 1024 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-1828-BZ-B-CVI925001828BZBCV | 500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-1828-BZ-B-CVI921001828BZBCV | 100 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-1828-BZ-B-CVI9225001828BZBCV | 2500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-1828-BZ-B-CVI9220001828BZBCV | 2000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-1030-BZ-B-CVI9210001030BZBCV | 1000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-1030-BZ-B-CVI9210241030BZBCV | 1024 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-1030-BZ-B-CVI925001030BZBCV | 500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-1030-BZ-B-CVI921001030BZBCV | 100 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-1030-BZ-B-CVI9225001030BZBCV | 2500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-1030-BZ-B-CVI9220001030BZBCV | 2000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-5-BZ-B-CVI9210005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-5-BZ-B-CVI9210245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-5-BZ-B-CVI925005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-5-BZ-B-CVI921005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-5-BZ-B-CVI9225005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-5-BZ-B-CVI9220005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
