Encoder incremental à prova de explosão I/0L80EXS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental à prova de explosão ATEX, SENSORES

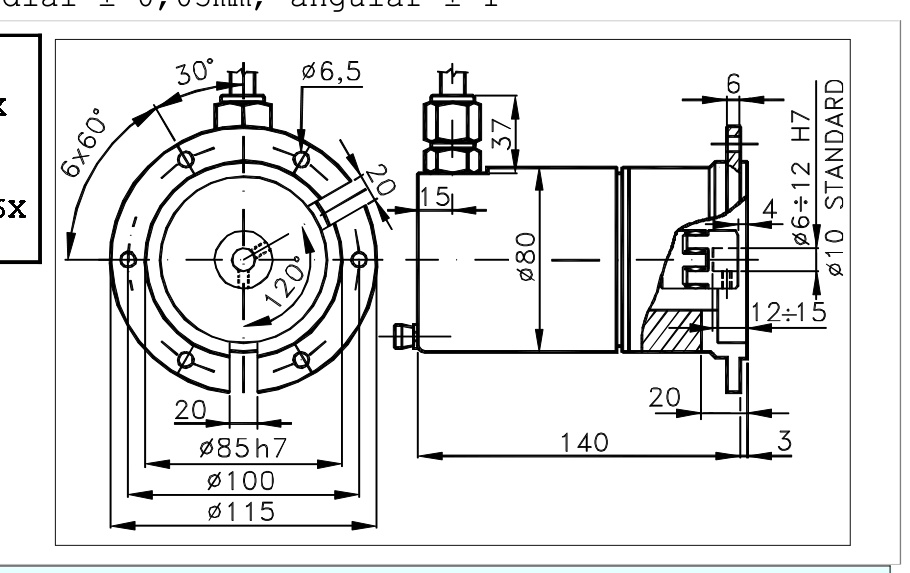

O ELCIS 0L80EXS (I/0L80EXS) é um encoder incremental à prova de explosão com eixo oco H7 de Ø10 e acoplamento tangencial, capaz de gerar de 1 a 10.000 pulsos por revolução. Ele foi projetado para uso em ambientes com atmosferas explosivas de gás «G» e poeira «D», exceto em minas de grisú, e possui certificação ISSeP de acordo com as normas CENELEC, com as marcações II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (ou T5 e T100°C) de acordo com as normas EN60079-0, EN60079-1 e EN60079-31. Apresenta um invólucro à prova de explosão (d/tb) e certificação ISSeP07ATEX018X, onde o sufixo X indica condições especiais para uso seguro. Seus circuitos eletrônicos de saída incluem transistores NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL, discriminador e saída senoidal de 1 Vpp, e gira até 6000 rpm continuamente (3000 rpm com rolamentos selados). A base é de alumínio, a tampa é de alumínio anodizado e o eixo é de aço inoxidável, com capacidade de carga radial/axial de 10 kg. A faixa de temperatura ambiente é de -20 a +40 °C em T6 e de -20 a +60 °C em T5. A proteção do eixo é IP64 ou IP66 com rolamentos Z selados, e o cabo de saída IP66 é permanentemente conectado.
Com invólucro à prova de explosão (d/tb) e certificado ISSeP07ATEX018X (o sufixo X indica condições especiais para uso seguro), o I/0L80EXS possui as marcações II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (ou T5 e T100°C) de acordo com as normas EN60079-0/EN60079-1/EN60079-31. Eletrônica de saída: NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL, discriminador e senoidal de 1 Vpp, até 6000 rpm contínuos (3000 rpm com rolamento selado).
Acoplamento tangencial integrado e eixo oco padrão de aço inoxidável H7 Ø10, com base de alumínio, tampa de alumínio anodizado e carga radial/axial de 10 kg. Temperatura ambiente de -20 a +40 °C em T6 e de -20 a +60 °C em T5. Proteção do lado do eixo: IP64, IP66 com rolamento Z selado; cabo de saída IP66 permanentemente conectado.
- Eixo oco Ø10 H7 acoplamento tangencial padrão e integrado, com outros diâmetros de Ø6 a Ø12 por código.
- Marcado II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (T5: T100°C) para gás e poeira.
- Certificado ISSeP07ATEX018X, notificado por CESI02ATEX138Q.
- Resolução de 1 a 10000 pulsos por volta e acima 100 kHz (300 kHz opcional).
- Condições especiais para utilização segura (X): cabo adequado para 100 °C No mínimo, e parafusos de qualidade. 8.8 pelo menos.
Perguntas técnicas frequentes
Qual a diferença entre as versões T5 e T6?
Na versão T6 (padrão), a temperatura máxima da superfície da carcaça é de 85 °C e a temperatura ambiente varia de -20 °C a +40 °C; na versão T5, a temperatura máxima da superfície é de 100 °C e a temperatura ambiente varia de -20 °C a +60 °C. O disco inquebrável (opção Y) está disponível apenas na versão T6.
Quais são os diâmetros de eixo oco suportados pelo 0L80EXS e qual o deslocamento suportado pelo acoplamento?
O tamanho padrão é Ø10 H7. Tamanhos personalizados estão disponíveis por código: Ø6 (6), Ø7 (7), Ø8 (8), Ø9,52 (9), Ø11 (1) e Ø12 (2). Compensação máxima de acoplamento: axial ±0,25 mm, radial ±0,05 mm e angular ±1°.
Que condições especiais de utilização segura o "X" no certificado implica, e como o cabo é conectado?
O X indica condições especiais para uso seguro: o equipamento possui um cabo adequado para pelo menos 100 °C, conectado permanentemente, com uma conexão adequada na extremidade livre, e os parafusos de montagem devem ser de pelo menos grau 8.8. A conexão do cabo (CV1, 1 m) deve ser feita com uma caixa de junção Ex ou fora de atmosfera potencialmente explosiva, e os conectores das extremidades do cabo só devem ser usados fora da área com atmosfera explosiva.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 1680 g |
| Eixo | Oco, em aço inoxidável: Ø10 H7 padrão; Ø6, 7, 8, 9,52, 11 ou 12 por código (personalizável mediante solicitação) |
| Acoplamento | Tangencial embutido; máx. axial ±0,25 mm, radial ±0,05 mm, angular ±1° |
| carga radial/axial máxima. | 10 kg |
| Elétrico | |
| Proteção do lado da saída | Cabo IP66 • Conector de extremidade de cabo IP65 |
| Alimentação | 5–30 V (ver feeds) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 10000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP64; IP66 selado |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura ambiente (ATEX) | T5: -20…+60 °C · T6: -20…+40 °C |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/0L80EXS-1000-5-BZ-N-CV1-RI0L80EXS10005BZNCV1R | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1024-5-BZ-N-CV1-RI0L80EXS10245BZNCV1R | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-500-5-BZ-N-CV1-RI0L80EXS5005BZNCV1R | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-100-5-BZ-N-CV1-RI0L80EXS1005BZNCV1R | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2500-5-BZ-N-CV1-RI0L80EXS25005BZNCV1R | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2000-5-BZ-N-CV1-RI0L80EXS20005BZNCV1R | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1000-824-BZ-B-CV1-RI0L80EXS1000824BZBCV1R | 1000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1024-824-BZ-B-CV1-RI0L80EXS1024824BZBCV1R | 1024 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-500-824-BZ-B-CV1-RI0L80EXS500824BZBCV1R | 500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-100-824-BZ-B-CV1-RI0L80EXS100824BZBCV1R | 100 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2500-824-BZ-B-CV1-RI0L80EXS2500824BZBCV1R | 2500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2000-824-BZ-B-CV1-RI0L80EXS2000824BZBCV1R | 2000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1000-1828-BZ-B-CV1-RI0L80EXS10001828BZBCV1R | 1000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1024-1828-BZ-B-CV1-RI0L80EXS10241828BZBCV1R | 1024 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-500-1828-BZ-B-CV1-RI0L80EXS5001828BZBCV1R | 500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-100-1828-BZ-B-CV1-RI0L80EXS1001828BZBCV1R | 100 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2500-1828-BZ-B-CV1-RI0L80EXS25001828BZBCV1R | 2500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2000-1828-BZ-B-CV1-RI0L80EXS20001828BZBCV1R | 2000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1000-1030-BZ-B-CV1-RI0L80EXS10001030BZBCV1R | 1000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1024-1030-BZ-B-CV1-RI0L80EXS10241030BZBCV1R | 1024 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-500-1030-BZ-B-CV1-RI0L80EXS5001030BZBCV1R | 500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-100-1030-BZ-B-CV1-RI0L80EXS1001030BZBCV1R | 100 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2500-1030-BZ-B-CV1-RI0L80EXS25001030BZBCV1R | 2500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2000-1030-BZ-B-CV1-RI0L80EXS20001030BZBCV1R | 2000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1000-5-BZ-B-CV1-RI0L80EXS10005BZBCV1R | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-1024-5-BZ-B-CV1-RI0L80EXS10245BZBCV1R | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-500-5-BZ-B-CV1-RI0L80EXS5005BZBCV1R | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-100-5-BZ-B-CV1-RI0L80EXS1005BZBCV1R | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2500-5-BZ-B-CV1-RI0L80EXS25005BZBCV1R | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0L80EXS-2000-5-BZ-B-CV1-RI0L80EXS20005BZBCV1R | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
