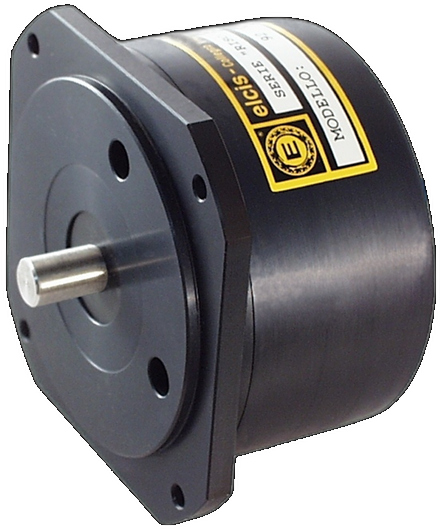

Bereizmen handiko kodetzaile inkrementala I/92
Brida cuadrada 92 mm | Ø90 mm, eje Ø10 h7 | 1–90000 imp/vuelta | NPN, PNP, push-pull, driver, 1 Vpp | 5–30 V | IP65 eje (IP66 sellado) | 100 kHz (1 MHz opcional)
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen handiko kodetzaile inkrementala, SENTOREAK
El ELCIS 92 (I/92) es un encoder incremental de alta resolución de carcasa metálica cilíndrica Ø90 mm y brida cuadrada de 92 mm. Está indicado para mesas divisoras, con buen sellado frente a agentes ambientales externos.
80 mm-ko diametroko h7 zentratzeko eraztun bat eta 10 mm-ko diametroko h7 altzairu herdoilgaitzezko ardatz sendo bat ditu. Biraketa bakoitzeko 1etik 90.000ra bitarteko pultsuak ematen ditu, 100 kHz-ko gehienezko maiztasunarekin (1000 kHz-ra zabaldu daiteke). 12 irteera elektroniko aldaera ditu, besteak beste, logika seinale estandarrak, kontrolatzaile diferentzialak eta 1 Vpp irteera sinusoidalak.
Soporta velocidades continuas de hasta 6000 rpm (12000 rpm en ejecución bajo par), protección de hasta IP66 en el eje y opciones de conexión por cable, conector o caja de bornes con salida axial o radial.
- Bereizmen handia: biraketa bakoitzeko 90.000 pultsu arte.
- Metalezko karkasa: Ø90 mm con brida cuadrada de 92 mm.
- Altzairu herdoilgaitzezko ardatz sendoaØ10 h7 aurrealdean zentratzearekin Ø80 h7.
- Irteerako elektronika eskaeraren arabera eta 5 eta 30 V arteko elikatze-iturria.
- Iragazgaiztasuna: IP66 arteko babesa kanpoko agenteen aurka.
Maiz egiten diren galdera teknikoak
Zein bereizmen eta maiztasun lortzen ditu I/92 kodetzaileak?
Biraketa bakoitzeko 1etik 90000 pultsu artean ematen ditu, 100 kHz-ko maiztasun maximoarekin (eskaeraren arabera 1000 kHz).
Zein neurri ditu zure muntaketa-bridak?

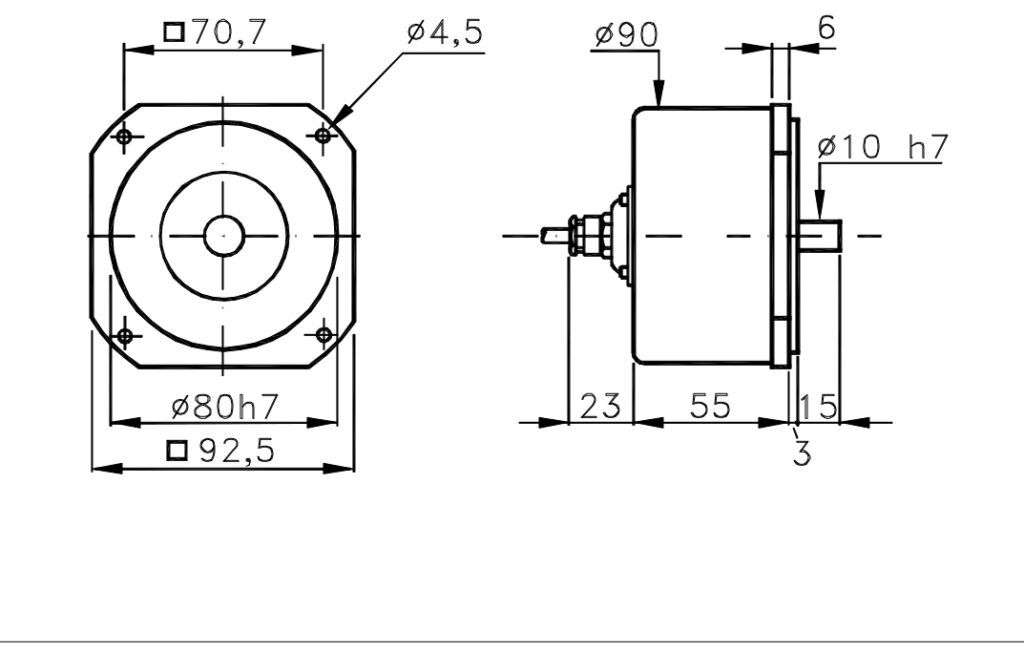

92 mm-ko brida karratua du, Ø80 h7-ko aurrealdeko zentratzearekin, Ø90 mm-ko karkasa zilindrikoa eta Ø10 h7-ko ardatz solidoa.
Zein irteera elektroniko onartzen ditu I/92 modeloak?
12 aukera elektroniko onartzen ditu: NPN, PNP, push-pull, 26LS31 diferentzial kontrolatzailea, 88C30 eta 1 Vpp sinusoidala.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Metalezko Ø90 mm |
| Pisua | 600 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00tik IP67ra (ikusi fitxa teknikoa) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 90000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (1000 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra • IP66 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/92-1000-5-BZ-N-CVI9210005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-1024-5-BZ-N-CVI9210245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-500-5-BZ-N-CVI925005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-100-5-BZ-N-CVI921005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-2500-5-BZ-N-CVI9225005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-2000-5-BZ-N-CVI9220005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/92-1000-824-BZ-B-CVI921000824BZBCV | 1000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-824-BZ-B-CVI921024824BZBCV | 1024 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-824-BZ-B-CVI92500824BZBCV | 500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-824-BZ-B-CVI92100824BZBCV | 100 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-824-BZ-B-CVI922500824BZBCV | 2500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-824-BZ-B-CVI922000824BZBCV | 2000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-1828-BZ-B-CVI9210001828BZBCV | 1000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-1828-BZ-B-CVI9210241828BZBCV | 1024 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-1828-BZ-B-CVI925001828BZBCV | 500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-1828-BZ-B-CVI921001828BZBCV | 100 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-1828-BZ-B-CVI9225001828BZBCV | 2500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-1828-BZ-B-CVI9220001828BZBCV | 2000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-1030-BZ-B-CVI9210001030BZBCV | 1000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-1030-BZ-B-CVI9210241030BZBCV | 1024 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-1030-BZ-B-CVI925001030BZBCV | 500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-1030-BZ-B-CVI921001030BZBCV | 100 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-1030-BZ-B-CVI9225001030BZBCV | 2500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-1030-BZ-B-CVI9220001030BZBCV | 2000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1000-5-BZ-B-CVI9210005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-1024-5-BZ-B-CVI9210245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-500-5-BZ-B-CVI925005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-100-5-BZ-B-CVI921005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2500-5-BZ-B-CVI9225005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/92-2000-5-BZ-B-CVI9220005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
