Transductor potenciométrico con rótulas TX2
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Potenciómetro Lineal, SENSORES, Sensores lineales potenciométricos, Transductores Lineales
Transductor potenciométrico con rótulas TX2 de Novotechnik. Plástico conductor, con carcasa de aluminio anodizado.
Transductor potenciométrico de Ø16 mm y protección IP67, con bridas metálicas y vástago con doble sellado. Se monta con rótulas de poca holgura y gran ángulo de libre movimiento. La conexión eléctrica es por conector radial o por cable radial. Los transductores TX2 con abrazaderas de montaje, y los TEX con y sin retorno elástico, con abrazaderas, rosca central o placas de brida, tienen sus propias hojas.
Puntos clave
- Diámetro de la carcasa Ø 16 mm
- Protección IP67
- Rótulas con poca holgura y gran ángulo de libre movimiento (hasta ±12,5°)
- Vida de hasta 50 millones de movimientos
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al transductor potenciométrico con rótulas TX2?

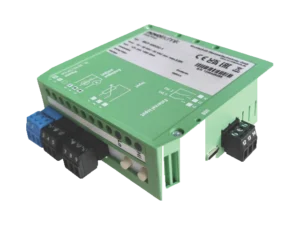

Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y accesorios MUP-080, MUP-410, MUP-110, MUP-160, MUK-350 y MAP-4000.
¿Cómo se pide el transductor potenciométrico con rótulas TX2?
El código de pedido tiene 4 casillas: rango eléctrico definido (mm), versión mecánica, versión eléctrica y conexión. Por ejemplo, TX2-0150-716-002-202 (Art. 400037206) es la versión con rango eléctrico definido de 150 mm, vástago de un lado con rosca M5 y rótulas de acero, versión linealizada y cable de 4 hilos apantallado de 2 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico con rótulas TX2?
Temperatura de trabajo: -40 … +85 °C (conector M8), -20 … +100 °C (cable). Protección: IP67 (**).
Propiedades
| Característica | Especificación |
|---|---|
| Descripción | |
| Carcasa | Aluminio anodizado |
| Vástago | Acero inoxidable AISI 303, 1,4305, giratorio, rosca exterior M5 |
| Montaje | Rótulas; modelo estándar: rótulas de acero; opcional: rótulas de acero inoxidable para aplicaciones en exteriores y ambientes corrosivos (kit de conversión, ver accesorios) |
| Cojinete | Casquillo de bronce sinterizado |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Conector M8x1 de 3 polos / cable de 4 hilos, 4x 0,14 mm² (AWG 26), PUR, apantallado, L = 2 m |
| Datos eléctricos | |
| Señal de salida | Divisor de tensión |
| Tolerancia de la resistencia | ±20 % |
| Repetibilidad | ≤ ±0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. admisible Ub | 42 VDC |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Fuerza de accionamiento, horizontal | ≤ 5 N (a 20 °C) |
| Fuerza de accionamiento, vertical | ≤ 5 N (a 20 °C) |
| Fuerza de accionamiento inicial | máx. 15 N (*) |
| Condiciones ambientales | |
| Velocidad máx. de trabajo | 5 m/s |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 (**) |
| Temperatura de trabajo | -40 … +85 °C (conector M8), -20 … +100 °C (cable) |
| Humedad de trabajo | 0 … 95 % H.R. (sin condensación) |
| Vida | típ. > 50 x 10⁶ movimientos |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Trazabilidad | Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes |
| Conformidad y aprobaciones | CE, UKCA, WEEE |
| Asignación de conexiones | |
| Sentido de la característica de salida al extender el vástago | creciente: tensión de alimentación Ub en la conexión 3; decreciente: Ub en la conexión 1 |
| Referencia | Configuración |
|---|---|
| TX2-0025-716-002-101TX20025716002101 | Art. 400037101 · Rango definido: 25 mm · Conexión: Conector M8 |
| TX2-0025-716-002-202TX20025716002202 | Art. 400037201 · Rango definido: 25 mm · Conexión: Cable 2 m |
| TX2-0050-716-002-101TX20050716002101 | Art. 400037102 · Rango definido: 50 mm · Conexión: Conector M8 |
| TX2-0050-716-002-202TX20050716002202 | Art. 400037202 · Rango definido: 50 mm · Conexión: Cable 2 m |
| TX2-0075-716-002-101TX20075716002101 | Art. 400037103 · Rango definido: 75 mm · Conexión: Conector M8 |
| TX2-0075-716-002-202TX20075716002202 | Art. 400037203 · Rango definido: 75 mm · Conexión: Cable 2 m |
| TX2-0100-716-002-101TX20100716002101 | Art. 400037104 · Rango definido: 100 mm · Conexión: Conector M8 |
| TX2-0100-716-002-202TX20100716002202 | Art. 400037204 · Rango definido: 100 mm · Conexión: Cable 2 m |
| TX2-0150-716-002-101TX20150716002101 | Art. 400037106 · Rango definido: 150 mm · Conexión: Conector M8 |
| TX2-0150-716-002-202TX20150716002202 | Art. 400037206 · Rango definido: 150 mm · Conexión: Cable 2 m |
| TX2-0200-716-002-101TX20200716002101 | Art. 400037108 · Rango definido: 200 mm · Conexión: Conector M8 |
| TX2-0200-716-002-202TX20200716002202 | Art. 400037208 · Rango definido: 200 mm · Conexión: Cable 2 m |
| TX2-0250-716-002-101TX20250716002101 | Art. 400037109 · Rango definido: 250 mm · Conexión: Conector M8 |
| TX2-0250-716-002-202TX20250716002202 | Art. 400037209 · Rango definido: 250 mm · Conexión: Cable 2 m |
| TX2-0300-716-002-101TX20300716002101 | Art. 400037110 · Rango definido: 300 mm · Conexión: Conector M8 |
| TX2-0300-716-002-202TX20300716002202 | Art. 400037210 · Rango definido: 300 mm · Conexión: Cable 2 m |
